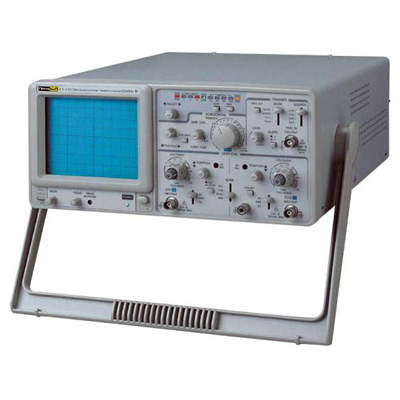

Осциллограф сервисный двухканальный ПРОФКИП С1-131/2М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ.
Осциллографы сервисный двухканальный ПРОФКИП С1-131/2М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых условиях эксплуатации.
Осциллограф сервисный двухканальный ПРОФКИП С1-131/2М может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
|
Параметры |
Значения |
|
Электронно-лучевая трубка (ЭЛТ) |
|
|
Тип |
прямоугольный, 6 дюймов |
|
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
|
Ускоряющее напряжение |
2 кВ |
|
Z-вход |
|
|
Входное сопротивление |
~ 47 кОм |
|
Входной уровень |
≥ 5 Впик-пик |
|
Частотный диапазон |
2 МГц |
|
Канал вертикального отклонения |
|
|
Чувствительность |
х1: 5 мВ /дел … 5 В /дел ±3% х5: 1 мВ /дел … 1 В /дел ±5% |
|
Разрешение по вертикали |
28 точек /дел |
|
Полоса пропускания (-3 дБ) х1 |
0 МГц … 25 МГц (открытый вход) 10 Гц … 25 МГц (закрытый вход) |
|
Полоса пропускания (-3 дБ) х5 |
0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
|
Время нарастания |
х1: ≤ 11.7 нс х5: ≤ 50 нс |
|
Входной импеданс |
~ 1 МОм /25 пФ |
|
Максимальное входное напряжение |
400 В при 1 кГц |
|
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
|
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
|
Промежуточная частота |
приблизительно 250 кГц |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки |
0.2 мкс /дел … 0.5 с /дел (DSO = 10 с /дел) 20 нс /дел … 50 мс /дел (DSO = 1 с /дел) при масштабировании |
|
Точность |
±3% ±5% при масштабировании |
|
Масштабирование развертки |
х 10 |
|
Синхронизация |
|
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
|
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
|
Вход усилителя |
закрытый (AC): 20 Гц … 25 МГц открытый (DC): 0 МГц … 25 МГц |
|
Точка предзапуска |
дел: 2, 5, 8 |
|
Полярность синхронизации |
«+» или «-» |
|
Чувствительность (20 Гц … 2 МГц) |
0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) |
|
Чувствительность (2 МГц … 20 МГц) |
1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) |
|
Режим X-Y |
|
|
Чувствительность |
5 мВ /дел … 20 В /дел ±4% |
|
Частотный диапазон X-входа |
500 кГц |
|
Сдвиг фазы |
≤3° (50 кГц) |
|
РЕЖИМ ЦИФРОВОГО ОСЦИЛЛОГРАФА (DSO) |
|
|
Полоса пропускания (-3 дБ) |
8 МГц |
|
Дискретизация |
F макс = 20 МВыб /с A /D: 8 бит развертка A /D: 10 бит |
|
Чувствительность |
±3% ±0.4 мм ±5% ±0.4 мм (при х5 масштабировании) |
|
Время нарастания |
≤ 100 нс |
|
Сохранение формы сигнала |
дел: 2, 5, 8 (точки) макс. х100 (масштабирование) |
|
Разрешение дисплея |
100 точек /дел (по горизонтали) 28 точек /дел (по вертикали) |
|
Объем памяти /канал |
1024 байт |
|
Режим отображения |
автоматический (AUTO), ждущий (NORM), режим прокрутки (ROLL) |
|
Интерфейс |
RS-232C, 19200 бит |
|
Выходной сигнал |
|
|
Выход сигнала канала 1 |
|
|
Калибратор |
|
|
Форма сигнала |
положительный меандр |
|
Частота |
1 кГц |
|
Выходное напряжение |
2 Впик-пик ±2% |
|
Общие характеристики |
|
|
Питание |
110 В /220 В ±10%, 50 Гц /60 Гц |
|
Габариты |
310х150х455 мм |
|
Вес |
8 кг |
|
