Электроискровой дефектоскоп Isotest 4S незаменим в области пассивной коррозионной защиты. Неразрушающие высоковольтные испытания самых разных покрытий и коррозионностойких материалов проводятся повсеместно уже долгое время. Измерение, рекомендованное многими рабочими спецификациями и стандартами, вносят значительный вклад в качество контроля, помогая сократить длительность простоя и избежать приостановок производства и последующих затрат на ремонт.
С помощью высоковольтных импульсов тестируются покрытия различной толщины на разрыв, трещины и другие повреждения.
Кратковременные импульсы обрабатывают материал аккуратно, что позволяет проводить диагностику, экономя энергию , в то же время, обеспечивая стабильность выбранного напряжения измерения даже на грязных или влажных поверхностях.
Дефектные области могут быть выявлены на внешних и внутренних покрытиях труб, обрезиненных контейнеров, швах в пластмассе и везде, где проводящие материалы покрыты проводящими покрытиями или где у проводящих покрытий есть подкладка из проводящих материалов.
|
Диапазон напряжения |
10-25 кВ, шаг 5 кВ |
|
Регулировка напряжения |
Переключатель |
|
Форма напряжения |
Униполярные импульсы |
|
Продолжительность импульсов |
10 мс |
|
Питание |
LA сменный аккумулятор 6В, 4.5 Ач |
|
Размеры аккумулятора |
90 х 45 х 120 мм, 0.9 кг. |
|
Время работы |
До 9 часов |
|
Размеры запасного аккумулятора |
220 х 256 х 88 мм, 3 кг |
|
Сигнал |
86 дБ, 3500 Гц |
|
Соединительный кабель |
1.5 м. |
|
Соответствие стандартам |
DIN 55670, DIN 28055, DIN 30670, DIN 4681, |

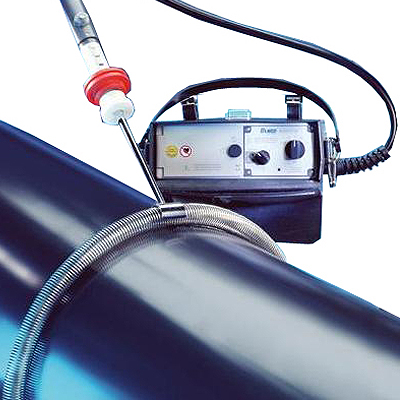

Пружинные электроды, непрерывно намотанные на трубу обеспечивают безошибочное и легкоуправляемое измерение.
Модель: изготовлена из нержавеющей стали
|
№ |
Глубина проникновения электрода (NPS), мм |
|
0161000080 |
80 |
|
0161000100 |
100 |
|
0161000125 |
125 |
|
0161000150 |
150 |
|
0161000200 |
200 |
|
0161000250 |
250 |
|
0161000300 |
300 |
|
0161000350 |
350 |
|
0161000400 |
400 |
|
0161000450 |
450 |
|
0161000500 |
500 |
|
0161000600 |
600 |
|
0161000700 |
700 |
|
0161000800 |
800 |
|
0161000900 |
900 |
|
0161001000 |
1000 |
|
0161001100 |
1100 |
|
0161001200 |
1200 |
|
0161001400 |
1400 |
Вилочный захват
№ 0176000000 Вам всегда необходим вилочный захват для измерений с намагничивающей катушкой.
Полукруглые электроды
Полукруглые щётки представляют собой густые латунные щетки высокого качества, долговечные и чрезвычайно прочные. Только полный контакт между поверхностью и электродом гарантирует получение правильных результатов измерения.
|
№ |
Глубина проникновения электрода (NPS), мм |
|
0163000050 |
50 |
|
0163000075 |
75 |
|
0163000080 |
80 |
|
0163000100 |
100 |
|
0163000125 |
125 |
|
0163000150 |
150 |
|
0163000200 |
200 |
|
0163000250 |
250 |
|
0163000300 |
300 |
|
0163000350 |
350 |
|
0163000400 |
400 |
|
0163000500 |
500 |
|
0163000600 |
600 |
|
0163000700 |
700 |
|
0163000800 |
800 |
|
0163000900 |
900 |
|
0163001000 |
1000 |
Изолированный рычаг управления
№0181000000 Дополнительный изолированный рычаг управления необходим при работе с полукруглыми электродами для труб диаметром более 500
Плоская латунная щетка с регулятором углов
Устанавливается до 90º, специально разработана для удобного контроля больших поверхностей без утомления оператора.
Тип: Высококачественные плоские латунные щетки, очень прочные для лучших результатов измерения.
|
№ |
Длина,мм |
|
0167100050 |
50 |
|
0167100100 |
100 |
|
0167100150 |
150 |
|
0167100200 |
200 |
|
0167100250 |
250 |
|
0167100300 |
300 |
|
0167100350 |
350 |
|
0167100400 |
400 |
|
0167100450 |
450 |
|
0167100500 |
500 |
|
0167100550 |
550 |
|
0167100600 |
600 |
|
0167100700 |
700 |
|
0167100800 |
800 |
|
0167100900 |
900 |
|
0167101000 |
1000 |
Плоская щетка с регулятором углов из нержавеющей стали
Устанавливается до 90º, специально разработана для удобного контроля больших поверхностей без утомления оператора.
Тип: Высококачественные плоские щетки из нержавеющей стали, очень прочные для лучших результатов измерения.
|
№ |
Длина,мм |
|
0162600200 |
200 |
|
0162600300 |
300 |
|
0162600400 |
400 |
Плоские электроды из проводящей резины
Плоские электроды, изготовленные из проводящей резины, специально разработаны для исследования объектов с хрупким или тонким покрытием, например краска или лак и т.д.
|
№ |
Длина,мм |
|
0162200050 |
50 |
|
0162200100 |
100 |
|
0162200150 |
150 |
|
0162200200 |
200 |
|
0162200250 |
250 |
|
0162200300 |
300 |
|
0162200350 |
350 |
|
0162200400 |
400 |
|
0162200450 |
450 |
|
0162200500 |
500 |
|
0162200550 |
550 |
|
0162200600 |
600 |
Плоские электроды из проводящей резины с регулятором углов
Устанавливается до 90º, специально разработана для удобного контроля больших поверхностей без утомления оператора.
|
№ |
Длина,мм |
|
0167200050 |
50 |
|
0167200100 |
100 |
|
0167200150 |
150 |
|
0167200200 |
200 |
|
0167200250 |
250 |
|
0167200300 |
300 |
|
0167200350 |
350 |
|
0167200400 |
400 |
|
0167200450 |
450 |
|
0167200500 |
500 |
|
0167200550 |
550 |
|
0167200600 |
600 |
Проволочные электроды-грабли
Проволочные грабли подходят почти для каждого применения, например исследование контейнеров и арматуры.
Модель: изготовлены из нержавеющей стали, очень прочные и износостойкие.
|
№ |
Длина электродов, мм |
|
0168100000 |
100 |
|
0168200000 |
200 |
Малярная кисть - электроды
Экспериментальная электроды «малярная кисть» разработана для труднодоступных поверхностей, например для высверленного отверстия.
|
№ |
Длина электродов, мм |
|
0166015100 |
100 |
|
0166015200 |
200 |
Плоская латунная щетка
Подходит для самых разных применений, например для исследования контейнеров и арматуры
Тип: Высококачественные латунные щетки, очень прочные и износостойкие для получения наилучших результатов измерения.
|
№ |
Длина, мм |
|
0162100050 |
50 |
|
0162100100 |
100 |
|
0162100150 |
150 |
|
0162100200 |
200 |
|
0162100250 |
250 |
|
0162100300 |
300 |
|
0162100350 |
350 |
|
0162100400 |
400 |
|
0162100450 |
450 |
|
0162100500 |
500 |
|
0162100550 |
550 |
|
0162100600 |
600 |
|
0162100700 |
700 |
|
0162100800 |
800 |
|
0162100900 |
900 |
|
0162101000 |
1000 |
Плоская щетка из нержавеющей стали
Подходит для самых разных применений, например для исследования контейнеров и арматуры
Тип: Высококачественные щетки из нержавеющей стали очень прочные и износостойкие для получения наилучших результатов измерения.
|
№ |
Длина, мм |
|
0162500200 |
200 |
|
0162500300 |
300 |
|
0162500400 |
400 |
Щетки- электроды для труб, покрытых изнутри
Щетки-электроды протянуты по трубе для исследования отверстий с помощью высоковольтного кабеля-удлинителя.
Высоковольтные кабели-удлинители доступны длиной 4 и 7 метров.
Переходники доступны длиной 0,5 и 1 м.
Щеточные электроды с двумя секциями:2 участка из нержавеющей стали и посередине участок, армированный нейлоном.
|
№ |
Глубина проникновения электрода (NPS), мм |
|
0165300025 |
25 |
|
0165300050 |
50 |
|
0165300065 |
65 |
|
0165300075 |
75 |
|
0165300080 |
80 |
|
0165300100 |
100 |
|
0165300125 |
125 |
|
0165300150 |
150 |
|
0165300175 |
175 |
|
0165300200 |
200 |
|
0165300225 |
225 |
|
0165300250 |
250 |
Кабель-удлинитель с разъемами для высоковольтных измерений труб, покрытых изнутри
Щетки-электроды протянуты по трубе для исследования отверстий с помощью высоковольтного кабеля-удлинителя.
Высоковольтные кабели-удлинители доступны длиной 4 и 7 метров.
|
№ |
Длина, м |
|
0176000004 |
4 |
|
0176000007 |
7 |
Изолированные переходники
Для измерений, в которых требуется глубокая досягаемость
Переходники могут быть объединены до 3 м.
Вам всегда нужен один участок с электродным зажимом.
|
0177500000 |
Переходник 500 мм с электродным зажимом |
|
0177600000 |
Переходник 1000 мм с электродным зажимом |
|
0177100000 |
Переходник 500 мм без электродного зажима |
|
0177200000 |
Переходник 1000 мм без электронного зажима |
№0176110451 Батарея для ISOTEST IIT, RT, 3P, 4S и inspect (4В/4,5 Ач)
№0176200700 Предохранитель батареи (запасные части — 5 шт)
№0172100000 Зарядное устройство (230В АС)
№0172100001 Зарядное устройство (быстродействующее зарядное устройство) 100-240В АС
№0172800012 Зарядное устройство (автомобильная версия) 12В ДС
№0172800024 Зарядное устройство (автомобильная версия) 24В ДС
Транспортный контейнер ISOTEST
№0177200002 для ISOTEST 3P, 4S и inspect, алюминиевый отсек для хранения измерительного прибора и аксессуаров.
Габариты: ШхВхГ 667х350х340 мм
Прищепное заземление
№0174120000 — разъёмное соединение Ø 6 мм, длина: 6 м.
(для ISOTEST 3P, 4S и inspect)
Использование прищепного заземления позволяет измерять трубопроводы без препятствующих кабелей, если прямое заземление не возможно.
№0174120001 Прищепное заземление — разъёмное соединение Ø 6 мм, длина: 9 м.
(для ISOTEST 3P, 4S и inspect)
Кольцевое заземление из специальной проводящей резины
Для заземления полностью покрытых труб, в которых невозможно прямое гальваническое заземление.
Использование кольцевого заземления также рекомендуется в случае плохой проводимости или очень сухого грунта. Для того, чтобы исследовать разрез вокруг трубы в подходящем размере и затянутого до конца, одна сторона кольца соединена с грунтом (кабель заземления и заземлитель) и другая сторона соединена с измерительным прибором.
|
|
Глубина проникновения электрода(NPS), мм |
|
0174401020 |
Тип 1 для NPS 100-200 |
|
0174402040 |
Тип 2 для NPS 200-400 |
|
0174403060 |
Тип 3 для NPS 300-600 |
|
0174450100 |
Тип 4 для NPS 500-1000 |
|
0174410140 |
Тип 5 для NPS 1000-1400 |
Электроды-щётки (только для заземления)
Специальные заземляющие аксессуары для исследований клапанов и арматуру, не соединяясь с потенциалом Земли.
Дизайн: Электроды-щётки из нержавеющей стали.
Внимание: не предназначены для работы в качестве измерительных электродов.
|
№ |
Глубина проникновения электрода(NPS), мм |
|
0165400032 |
NPS 32 |
|
0165400040 |
NPS 40 |
|
0165400050 |
NPS 50 |
|
0165400065 |
NPS 65 |
|
0165400075 |
NPS 75 |
|
0165400080 |
NPS 80 |
|
0165400100 |
NPS 100 |
|
0165400125 |
NPS 125 |
|
0165400150 |
NPS 150 |
|
0165400175 |
NPS 175 |
|
0165400200 |
NPS 200 |
|
0165400225 |
NPS 225 |
|
0165400250 |
NPS 250 |
№0174200000 Заземляющая штанга, вкл. 2 м кабель с зажимной скобой
(диапазон размеров зажимаемых деталей до 20 мм)
№0174200001 Заземляющая штанга, вкл. 10 м кабель с зажимной скобой
(для больших диаметров труб и резервуаров)
№0174200002 Кабель заземления, 10 м
(для ISOTEST 3P, 4S и inspect)
Концевое соединение: зажимное приспособление/соединитель
№0174320000 Кабель заземления, 15 м (для ISOTEST 3P, 4S и inspect)
Концевое соединение: зажимное приспособление/соединитель
№0174200100 Кабель заземления, 15 м — с зажимным приспособлением на обоих концах
№0174250020 Кабель заземления Y-образный
для одновременного заземления заземляющих электродов и измерительного устройства ISOTEST
Концевое соединение: зажимное приспособление — 6 мм соединитель / 6 мм соединитель
Длина: 10 м/ 2м-2м
№0174250010 Кабель заземления Y-образный
для одновременного заземления заземляющих электродов и измерительного устройства ISOTEST
Концевое соединение: зажимное приспособление — 6 мм зажимное приспособление / 6 мм соединитель
Длина: 10 м/ 2м-2м
|
