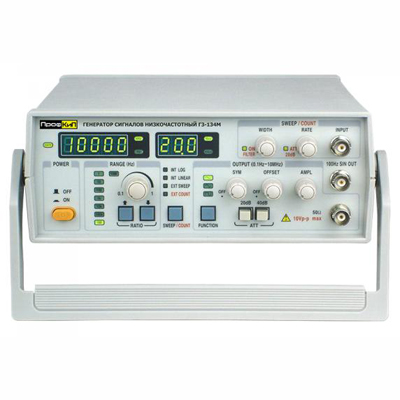

Генератор сигналов низкочастотный Г3-134М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и другой формы.
Отличительные особенности:
Технические характеристики низкочастотного генератора сигналов Г3-134М:
|
Параметры |
Значения |
|
Основной выход |
|
|
Частотный диапазон |
0.1 Гц … 3 МГц |
|
Форма сигналов |
синусоида, меандр, треугольник и д.т. |
|
Выходное сопротивление |
50 Ом |
|
Амплитуда выходного сигнала |
10 Впик-пик (50 Ом) 20 Впик-пик ( МОм) |
|
Выходной аттенюатор |
0 дБ /20 дБ /40 дБ /60 дБ |
|
Симетрия |
20% … 80% или 50% |
|
Синусоидальный сигнал |
|
|
Коэффициент искажения |
≤ 1% |
|
Прямоугольный сигнал |
|
|
Время нарастания и спада |
< > |
|
TTL выход |
|
|
Время нарастания и спада |
≤ 1 мкс |
|
Нижний уровень |
≤ 0.4 В |
|
Верхний уровень |
≤ 3.5 В |
|
Импеданс |
600 Ом |
|
Частотомер |
|
|
Частотный диапазон |
0.1 Гц … 50 МГц |
|
Полное входное сопротивление |
≥ 1 МОм |
|
Чувствительность |
100 мВ |
|
Разрешение |
0.1 Гц /1 Гц /10 Гц /100 Гц |
|
Точность |
≤ 0.003% ±1 знач. |
|
Максимально допустимое напряжение на входе |
150 В (с аттенюатором) |
|
Входное затухание |
0 дБ /20 дБ |
|
Общие характеристики |
|
|
Питание |
110 В ... 127 В ± 10 %, 220 В ... 240 В ± 10 %, 50 Гц ± 2 Гц/60 Гц ± 2 Гц |
| Габариты | 230х80х210 мм |
| Вес | 1.5 кг |
Комплект поставки:
|
