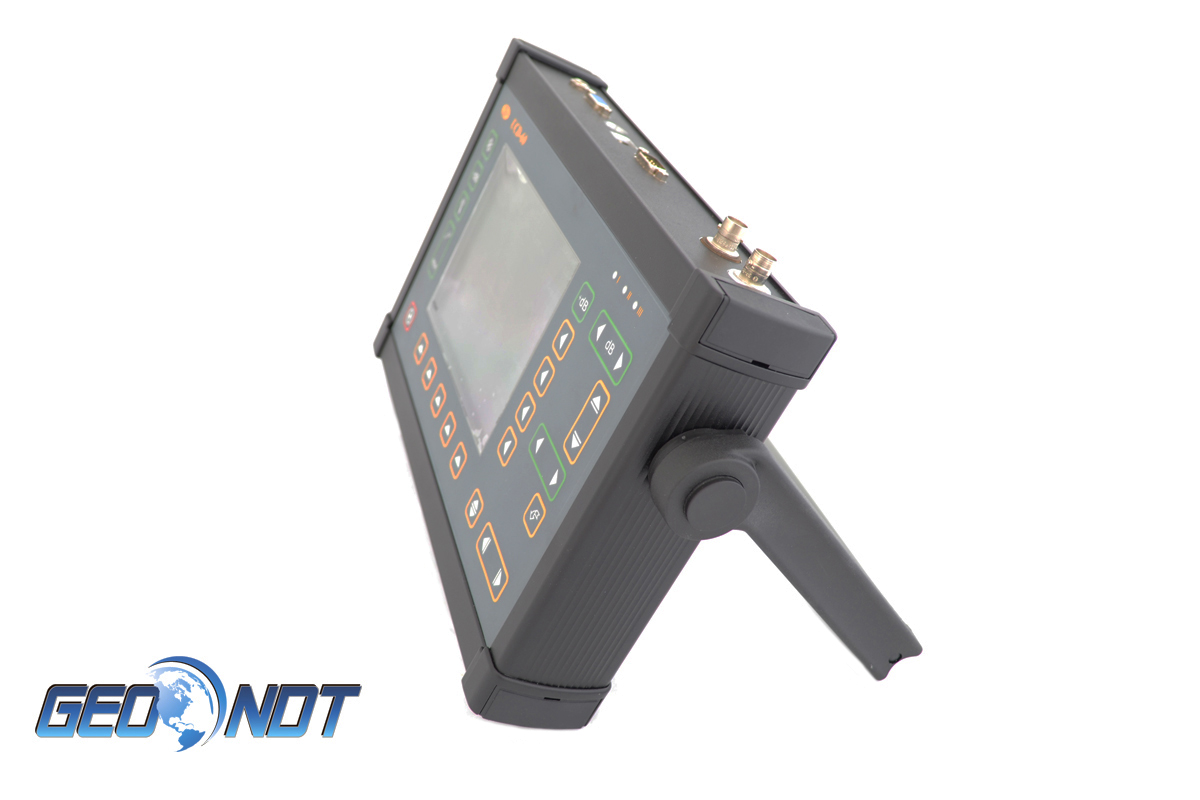

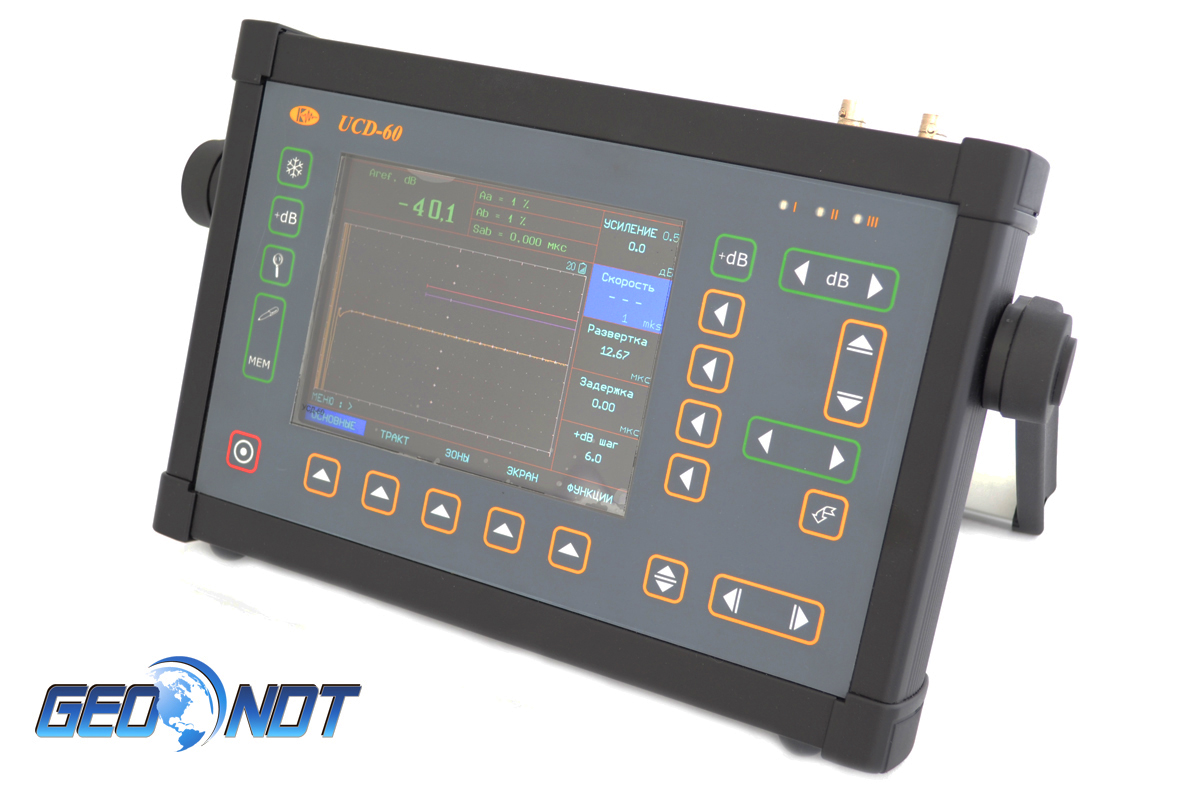

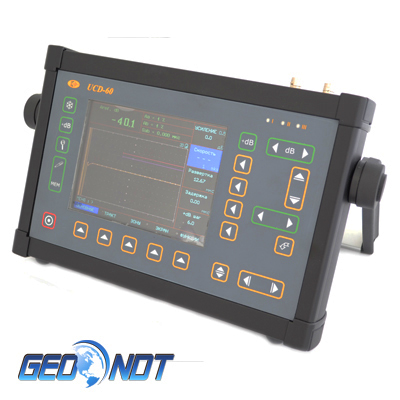

Роботизированный ультразвуковой сканер-дефектоскоп УСД-60-8К Weldspector

Тип оборудования: ультразвуковой дефектоскоп, ультразвуковой сканер

Производитель дефектоскопов: Россия
Серия: УСД-60
Модель: УСД-60-8К Weldspector
Описание: многоканальный ультразвуковой прибор для поиска дефектов

Гарантия на ультразвуковой дефектоскоп УСД-60-8К Weldspector: 12 месяцев.

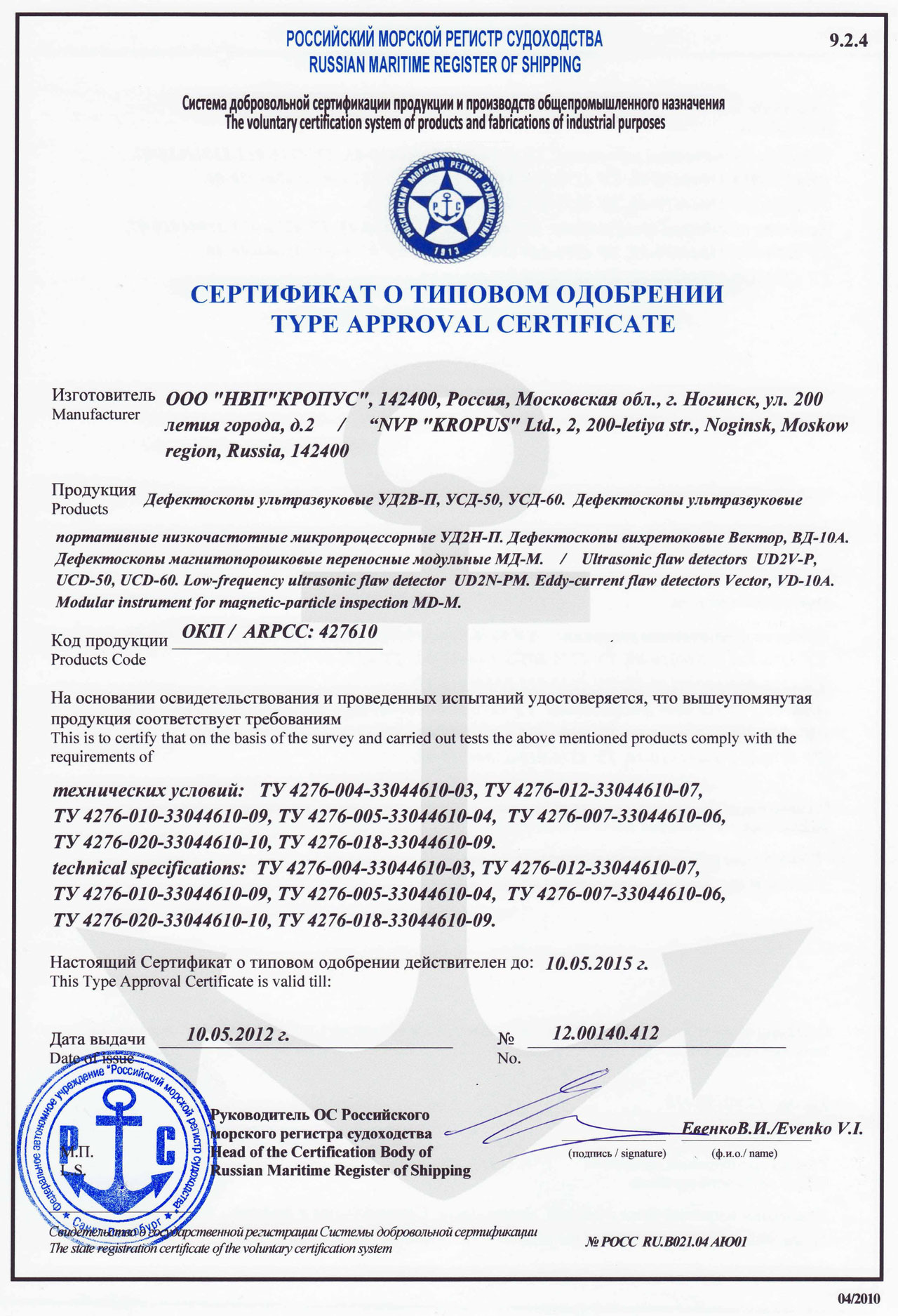

Сертификаты на дефектоскопы УСД-60:

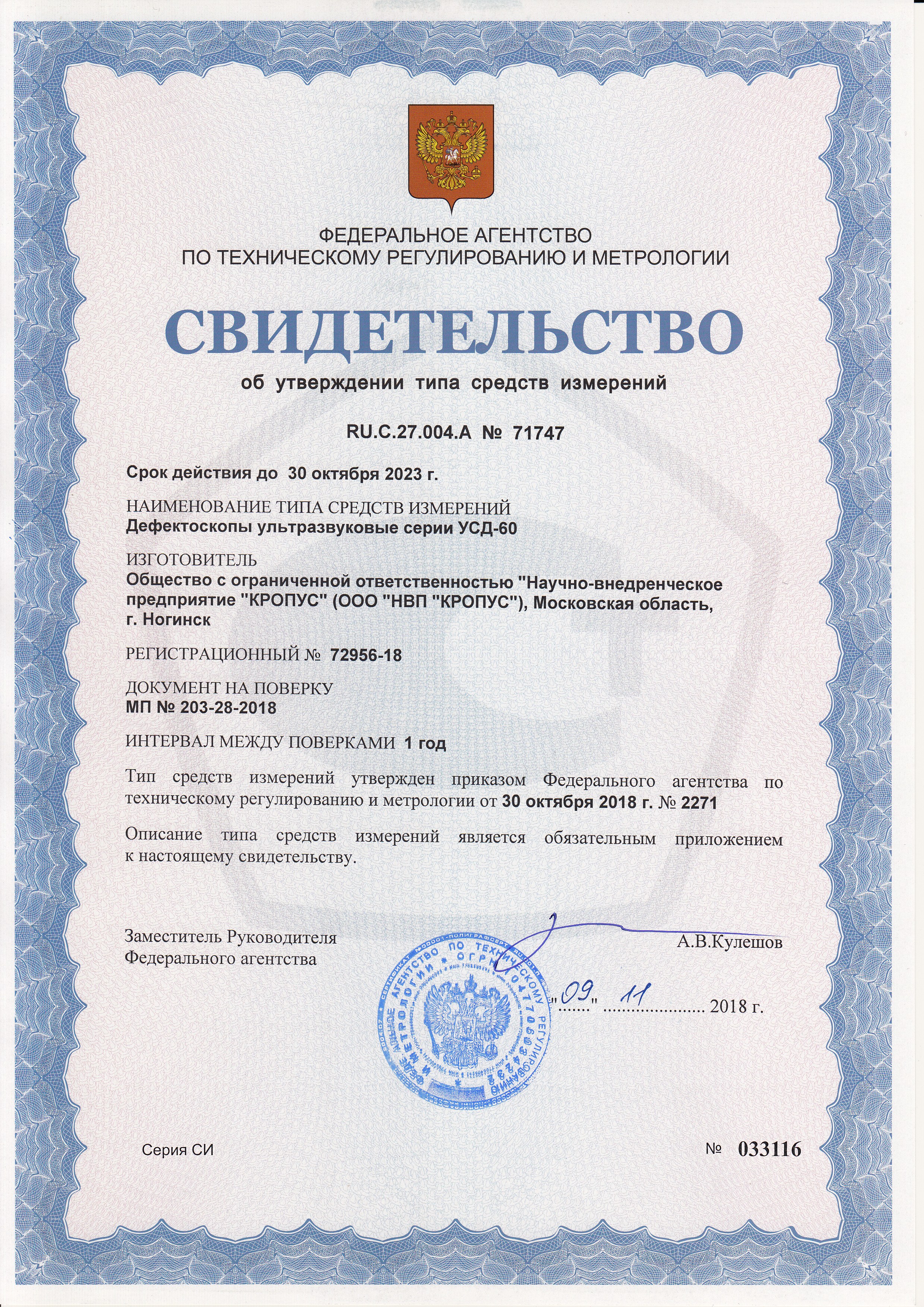

• Свидетельство об утверждении типа на дефектоскоп УСД-60;

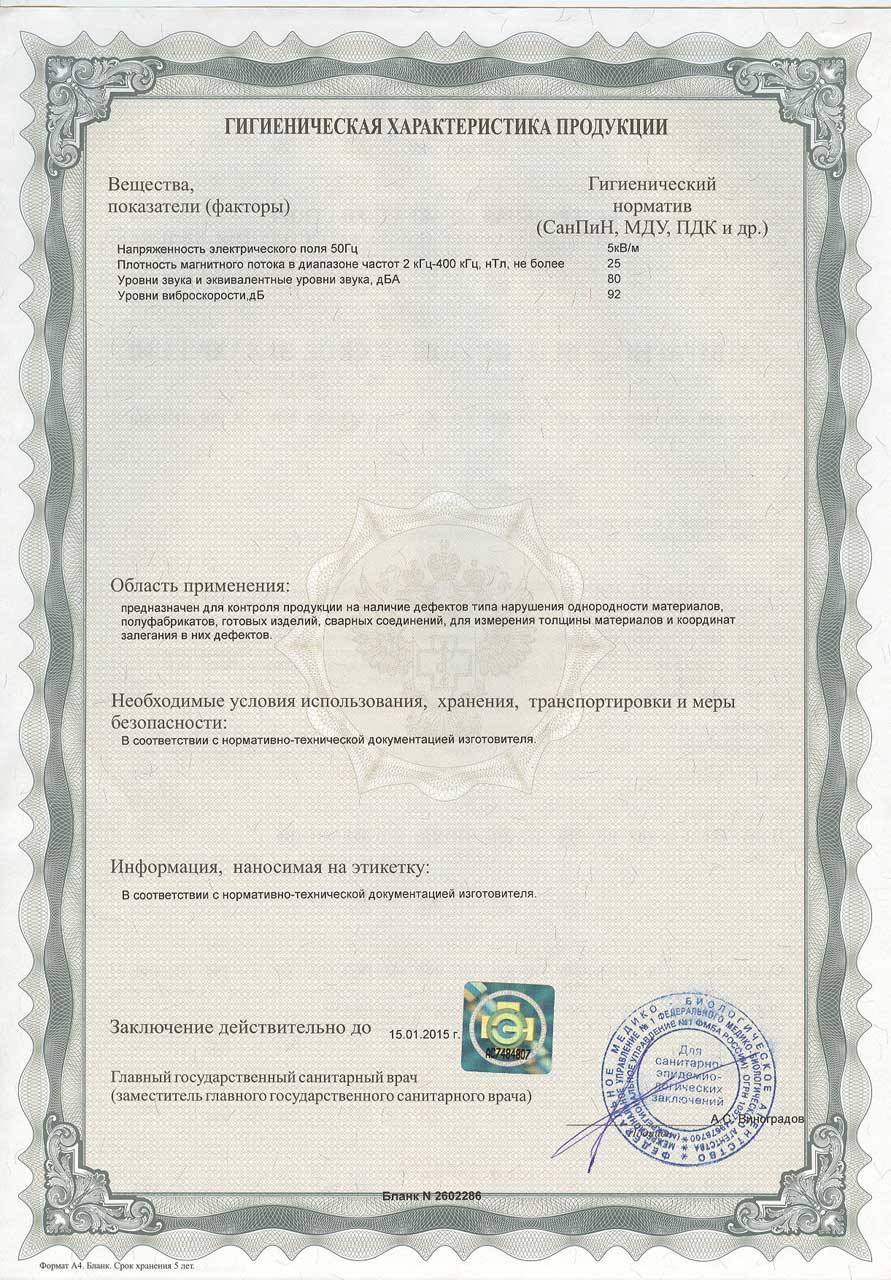

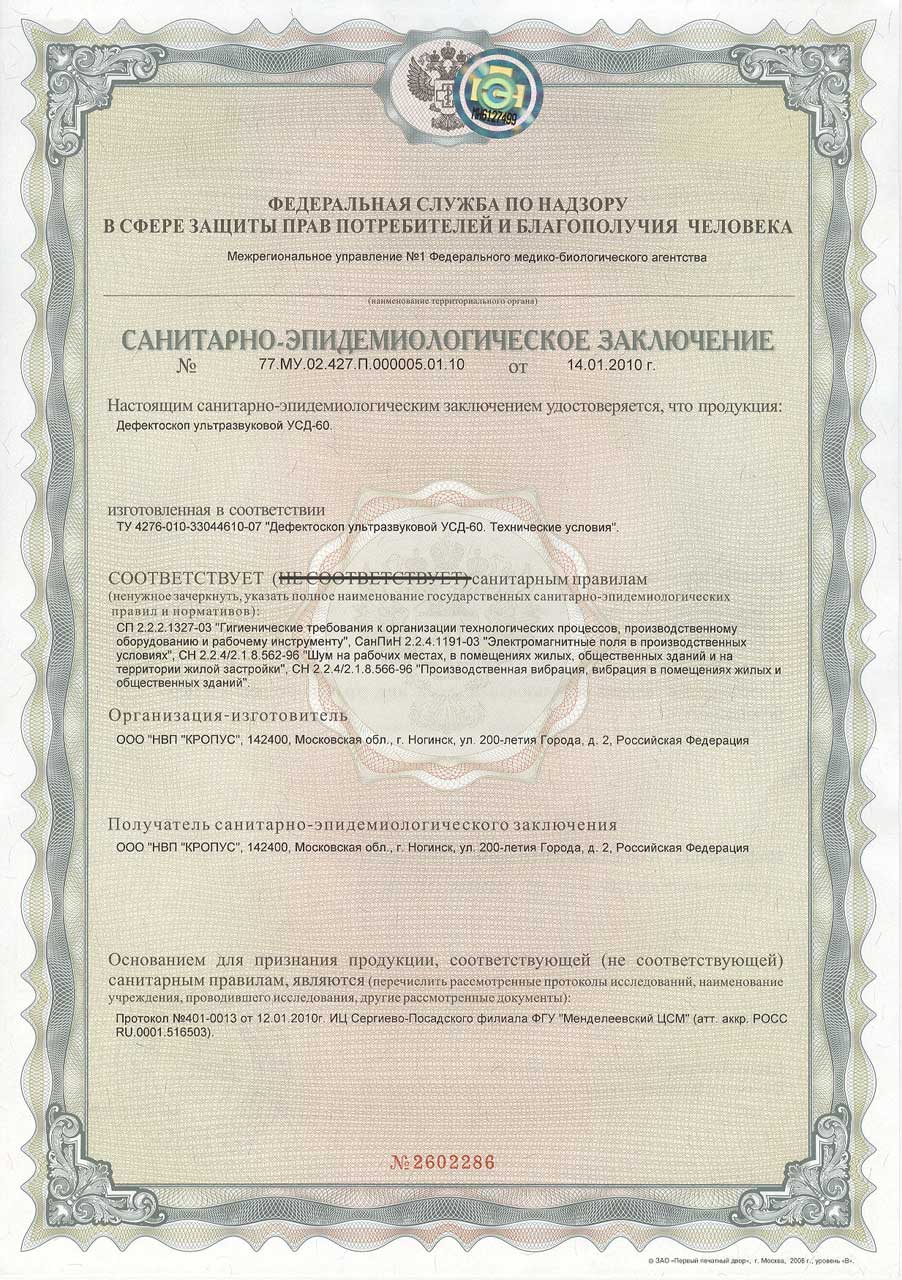

• Санитарно-эпидемиологическое заключение;
• Разрешение на применение ОАО "Газпром";

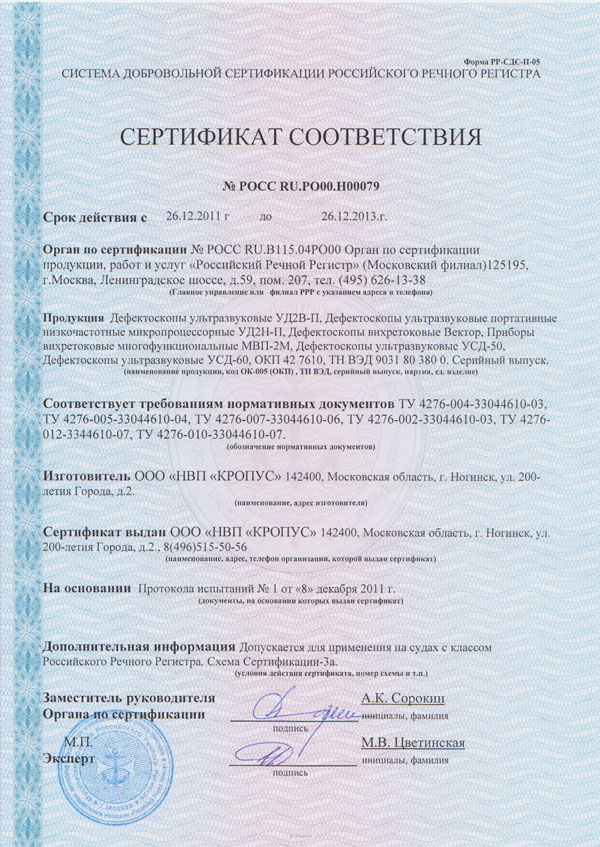

• Сертификат соответствия Российского Речного Регистра.

Назначение дефектоскопа:

Ультразвуковой восьмиканальный дефектоскоп УСД-60-8K WeldSpector предназначен для высокопроизводительного ручного контроля сварных соединений. Применение современных цифровых технологий позволяет данному дефектоскопу контролировать сварные швы со скоростью до 4м/мин.

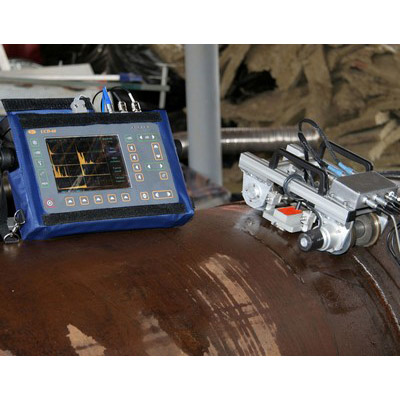

Применение различных сканеров позволяет строить наглядный С-скан шва с точным определением координат дефектов. А мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность  контроля и возможность без потери координаты вернуться в любую точку шва.

Расположение специальных 4-х канальных преобразователей по обе стороны шва позволило обеспечить его контроль за один проход.

Дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

Преимущества дефектоскоп УСД-60-8К Weldspector:

• Одновременное отображении сигналов во всех каналах контроля в реальном времени
• Полноэкранный просмотр и настройка всех параметров каждого канала
• Независимое ВРЧ в каждом канале
• Функция калибровки энкодера для точного отсчета координат
• Сохранение и просмотр результатов сканирования
• Обработка и анализ проконтролированного участка шва

Восьмиканальный дефектоскоп УСД-60-8K обладает следующими преимуществами:

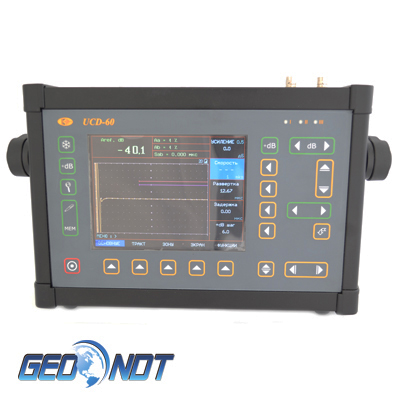

• Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
• Работа на прямом солнечном свете и при отрицательных температурах до -40 С
• Отдельная настройка каждого канала: генератор, приемник,  ВРЧ и пр.
• Частота повторения ЗИ:до 2000Гц
• Вывод сигналов в виде А-,  С- скана
• Возможность подключения различных сканеров
• Возможность самостоятельного задания схемы контроля в каждом канале
• Автоматическая настройка на заданную толщину шва
• Интерфейс Ethernet
• Питание: Li-ion аккумулятор или внешний блок питания
• до 6-8 часов работы от аккумулятора

Программное обеспечение к роботизированному ультразвуковому сканеру-дефектоскопу УСД-60-8К Weldspector:

• UdOscill - отображение сигналов в реальном времени на ПК в виде А-, В-сканов и получение копии экрана прибора и получение копии экрана
• UCD60Logger -работа с настройками и результатами прибора. Конструктор протоколов.

Технические характеристики дефектоскопа УСД-60-8К Weldspector:

Развертка:

мин.: 0 - 2,67мкс
макс.: 0 - 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Задержка: от -4 мкс до 1000мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Максимальная длина контролируемого материала: до 6000 мм (эхо-режим)

Диапазон скоростей: 1000 - 9999 м/с

Задержка в призме: 0 - 100 мкс с шагом 0,01 / 0,1/ 1 и 10мкс

Демпфирование: 25 ом / 50 ом/ 1000 Ом

Входной импенданс: 50 ом / 600 ом

Зондирующий импульс: радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс

Демпфер зондирующего импульса: регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов

Частота повторений ЗИ: регулируемая от 20 до 2000Гц с шагом 1/ 5/ 10 или 100Гц

Усилитель: широкополосный 0.4-20 МГц (-6 дБ)

Диапазон регулировки усиления: 100 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ): диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК): построение по 32 точкам, регулируемая по высоте

Детектирование:

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан

Отсечка: компенсированная, 0 - 90% высоты экрана

Зоны контроля: три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле

Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне

Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Измерение амплитуды:

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние

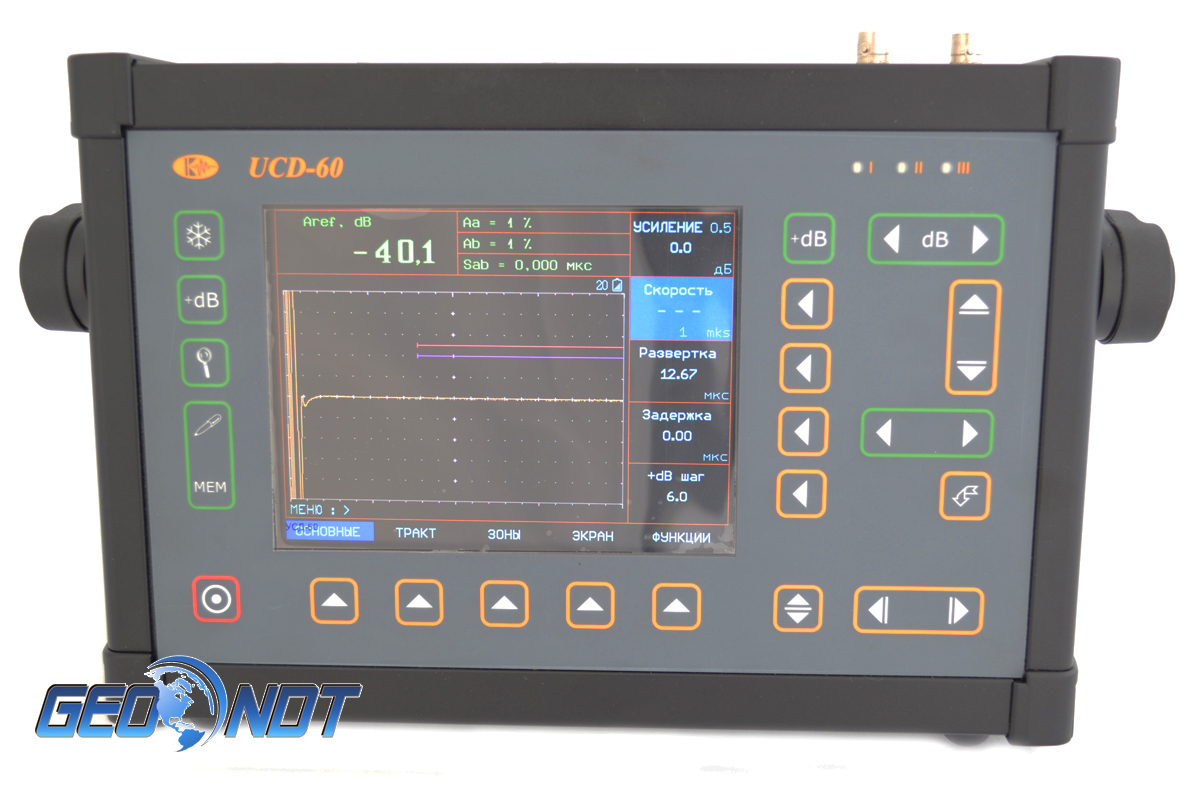

Дисплей: Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет

А-сигнал: 480 x 300 точек в стандартном режиме

Память:500 настроек с А-сигналом, 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс: Ethernet

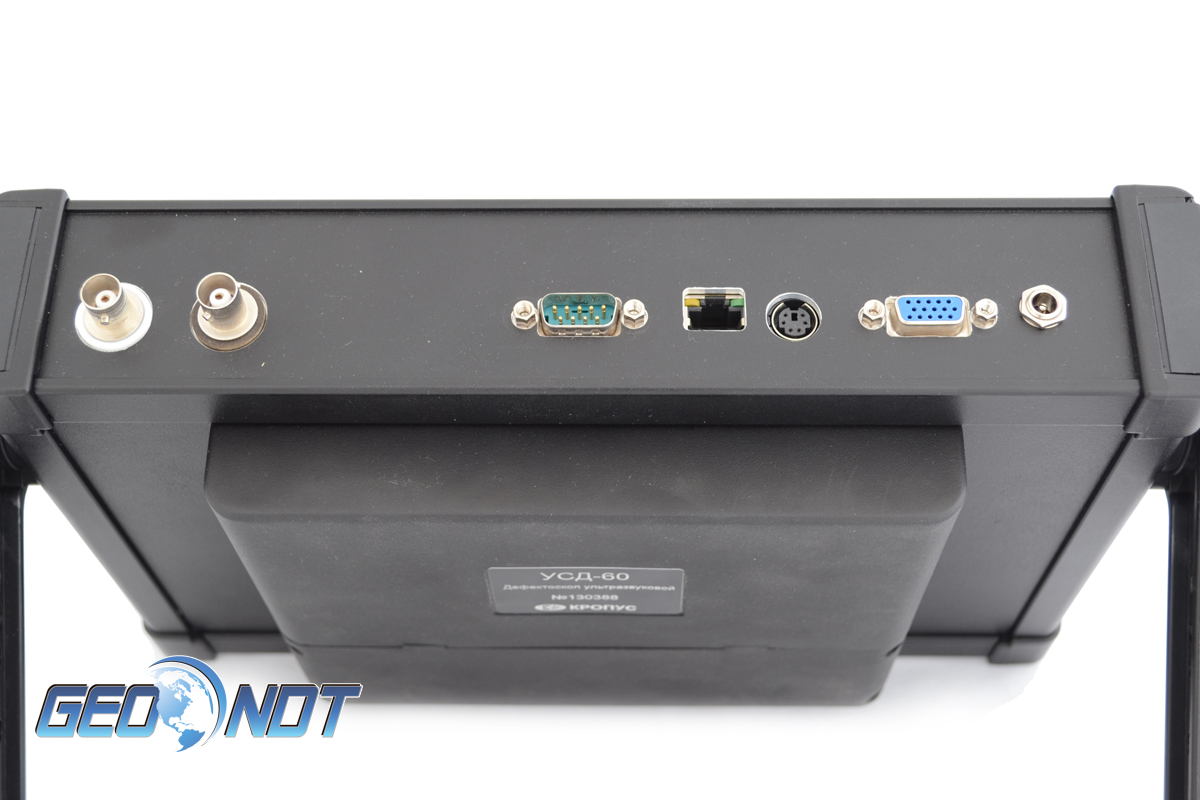

Разъемы преобразователей: 2 СР50 (BNC)

Аккумулятор: Li-ion 8 А/ч

Время работы: 6-8 часов от аккумуляторов

Внешнее питание: блок питания от сети 220 В, 50Гц  AC

Напряжение питания: 18V/3,5A DC

Диапазон рабочих температур: от -30º C до +55° C

Размер (В x Ш x Д): 190 мм x 285 мм x 50 мм

Масса: 3,5 кг с аккумуляторами

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Комплект поставки сканера УСД-60-8К Weldspector :

• Электронный блок дефектоскопа УСД-60-8К
• Встроенный Li-Ion аккумулятор
• Сетевой блок питания /зарядное устройство
• Кабели СР50-Лемо0 2 шт.
• Преобразователи 2 шт.
• Кабель "витая пара" - 2шт
• Ethernet hub (switch)
• Защитный чехол с поясным и шейным креплением

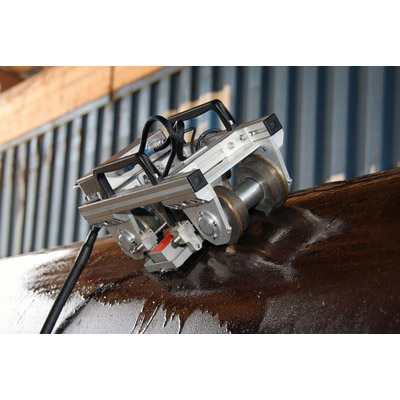

• Сканирующее устройство на магнитных колесах для контроля изделий диам. от 500мм
• Ультразвуковой многоканальный преобразователь для толщин 5-24мм (2шт)

Дополнительные принадлежности к дефектоскопам:

• Сканирующие устройства
• Ультразвуковые преобразователи
• Стандартные образцы
