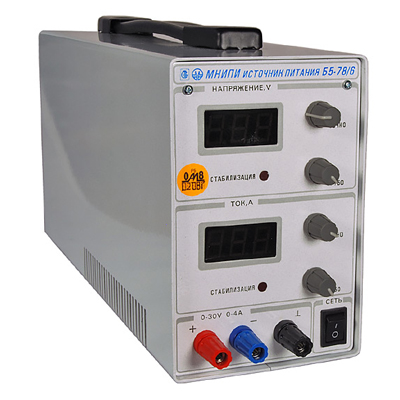

Источники питания Б5-78...Б5-78/7 предназначены для использования при разработке, производстве и настройке радиоэлектронной аппаратуры.
Изделия так же могут быть использованы для питания бытовой радиоаппаратуры, демонстрационных приборов, проведения опытов по химии, физике, электротехнике , в лабораторных исследованиях, зарядки аккумуляторов.
Источники питания имеют: трёхразрядные цифровые индикаторы, грубую и точную установку тока и напряжения, индикацию режима ограничения выходного тока или напряжения.
Отличительные особенности:
Технические характеристики источников питания постоянного тока:
| Параметр | Б5-78 | Б5-78/1 | Б5-78/2 | Б5-78/4 | Б5-78/6 | Б5-78/7 |
| Uмакс, В | 15 | 30 | 50 | 20 | 30 | 50 |
| Iмакс, А | 3 | 2 | 1 | 1,5 | 4 | 2,5 |
| Нестабильность выходного напряжения при изменении температуры, мВ | 45 | 90 | 150 | 60 | 90 | 150 |
| Нестабильность выходного тока при изменении температуры, мА | 30 | 20 | 10 | 15 | 50 | 25 |
| Нестабильность выходного напряжения от времени (дрейф), мВ | 90 | 180 | 300 | 120 | 180 | 300 |
| Нестабильность выходного тока от времени (дрейф), мА | 60 | 40 | 20 | 30 | 100 | 50 |
| Погрешность индикации выходного напряжения, В | ±0,3 |
| Погрешность индикации выходного тока, А | ±(0,04 - 0,06) |
| Погрешность индикации выходного напряжения в рабочих условиях, В | 0,45 |
| Погрешность индикации выходного тока в рабочих условиях, А | 0,06 - 0,075 А |
| Нестабильность выходного напряжения от изменения напряжения питающей сети, % | 0,02 |
| Нестабильность выходного тока от изменения напряжения питающей сети, % | 0,05 |
| Нестабильность выходного напряжения при изменении тока нагрузки, % | 0,03 |
| Нестабильность выходного тока при изменении напряжения на нагрузке, % | 0,2 |
| Пульсации выходного напряжения, мВ | 0,5 |
| Пульсации выходного тока, % | 0,1 |
| Максимальное отклонение выходного напряжения (выброс), В | 1 |
| Время установления выходного напряжения, мкс | 100 |
| Отклонение выходного напряжения при включении, выключении, В | 1 |
| Электрическое сопротивления изоляции цепей, МОм | 7 |
| Общие характеристики | |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность, В · А:
Б5-78, Б5-78/1, Б5-78/2 Б5-78/4 Б5-78/6, Б5-78/7 |
160 90 320 |
| Габаритные размеры (HxWxD) | 115х185х360 мм |
| Масса, кг:
Б5-78, Б5-78/1, Б5-78/2 Б5-78/4 Б5-78/6, Б5-78/7 |
3,7 3,0 5,5 |
Заменяет приборы: Б5-7, Б5-8, Б5-21, Б5-29, Б5-30, Б5-43, Б5-43А, Б5-44, Б5-44А, Б5-45, Б5-45А, Б5-47, Б5-48
|

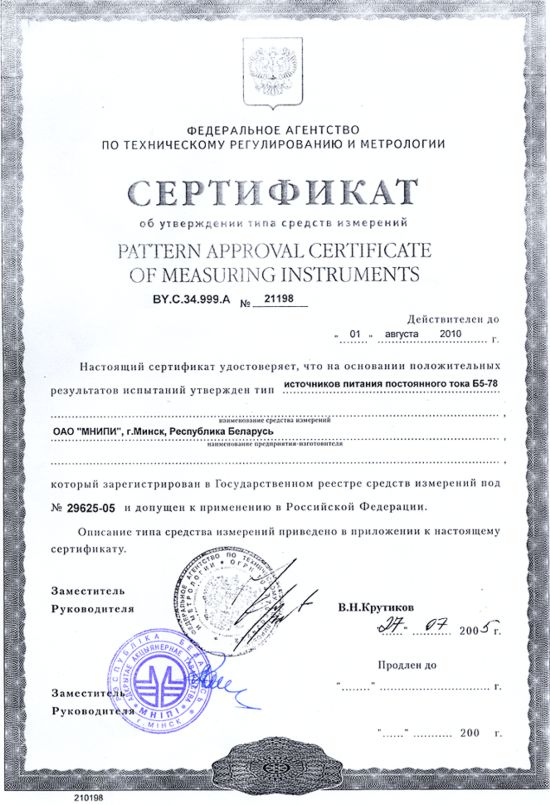

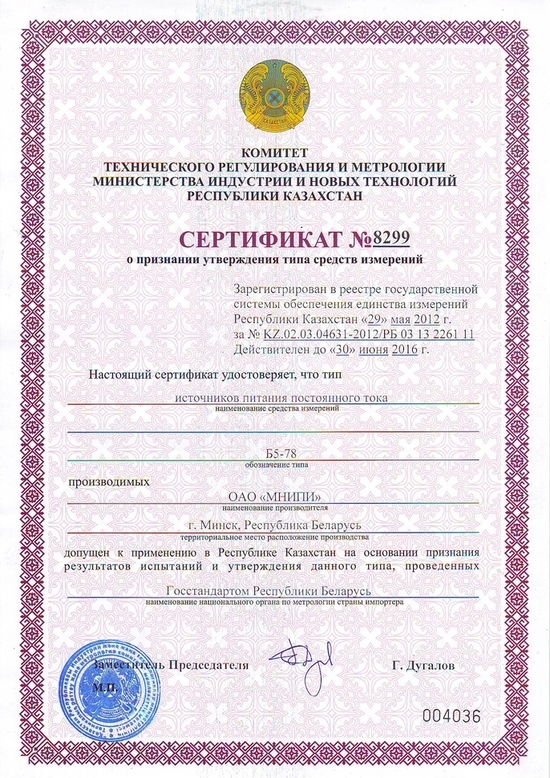

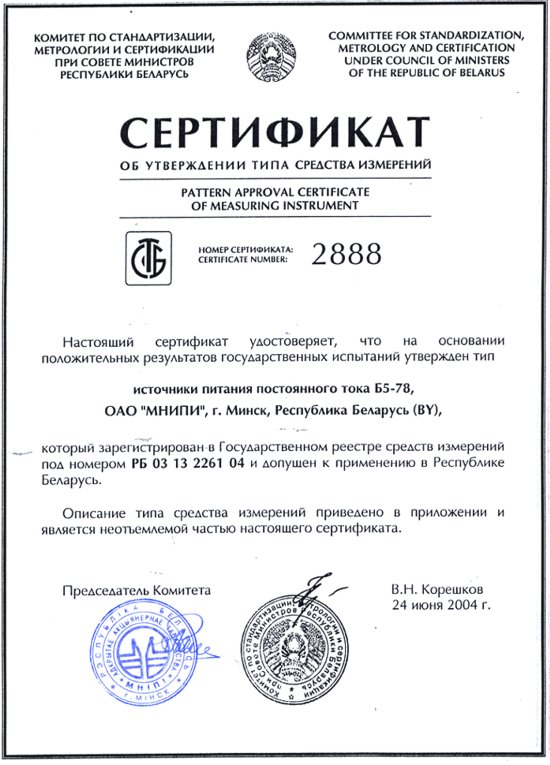

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
