Артикул: Ч3-88
|

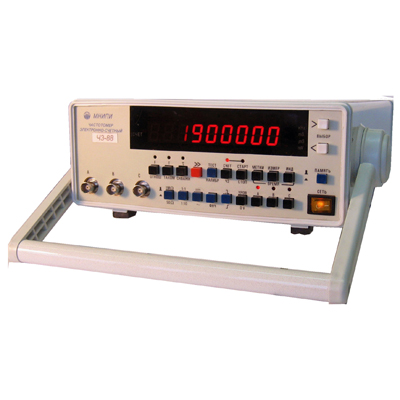

Частотомер электронно-счетный Ч3-88 предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, выдачи сигналов опорной частоты.
Основные функции частотомера Ч3-88: измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов; измерение частоты по входу В; измерение отношения частот – каналов А/С, С/А, В/С; ФНЧ, встроенный аттенюатор, индикатор – девять десятичных разрядов; запуск процесса измерений - однократный, внутренний, внешний или программный; работа от внешнего опорного генератора; работа по интерфейсу USB.
Отличительные особенности:
Технические характеристики частотомера Ч3-88:
| Диапазон измерения частот по входам «А», «С» | |
| Форма измеряемых сигналов | Синусоидальная и импульсная любой полярности |
| Диапазон измеряемых частот | 0,01 Гц - 200 МГц |
| Уровень входных сигналов:
синусоидальных (эффективное значение) импульсных |
0,05 - 10 В |
| Диапазон измерения частот по входу «В» | |
| Форма измеряемых сигналов | Синусоидальная |
| Диапазон измеряемых частот | 100 – 2 500 МГц |
| Уровень входных сигналов:
В диапазоне частот 100 – 1 200 МГц В диапазоне частот 1 200 – 2 500 МГц |
0,03 – 20 мВ |
| Время счета при измерении частоты | |
| По входам А, С | 1, 10, 102, 103, 104 мс |
| По входу В | 16•1, 16•10, 16•102, 16•103, 16•104 мс |
| Диапазон измерения периода сигналов по входам «А», «С» | |
| Для синусоидального сигнала | 5 – 100 с (200 МГц – 0,01 Гц) |
| Для импульсного сигнала | 10 – 100 с (100 МГц – 0,01 Гц) |
| Уровень входных сигналов (вход 1 МОм):
Для синусоидального сигнала Для импульсного сигнала |
0,05 – 10 В |
| Измерение отношения частот | |
| В диапазоне отношения частот 1,0001 – 999999999 | Каналов А/С и каналов С/А |
| В диапазоне отношения частот 1,5 – 999999999 | Каналов В/С |
| Встроенный опорный генератор | |
| Тип | Кварцевый, термостатированный |
| Номинальное значение частоты | 5 МГц |
| Нестабильность частоты | ±5*10-8 за 30 суток, ±1*10-7 за 12 месяцев |
| Общие характеристики | |
| Число усредняемых периодов входного сигнала | 1, 10, 100, 1 000, 10 000 |
| Период меток времени | 10-7, 10-6, 10-5, 10-4, 10-3 |
| Диапазон измерения длительности импульсов по входам А, С | 1мкс – 100 с |
| Измерение длительности импульсов с усреднением | 10, 100, 1000, 10000 или с использованием внешнего генератора меток |
| Диапазон измерения интервала времени по входам А, С между фронтами импульсов «Старт» и «Стоп» | 0,1 мкс – 100 с |
| Диапазон измерения скважности импульсного сигнала по входам А, С | 1,000001 – 999999999 |
| Интерфейс | USB |
| Формат индикации | 9 разрядов |
| Питание | (230±23) В, (50/60±1) Гц |
| Потребляемая мощность | 50 В · А |
| Габаритные размеры (HxWxD) | 285х106х345 мм |
| Масса | 4кг |
| Условия эксплуатации:
Рабочая температура |
-10°С — +50°С |
Заменяет приборы: Ч3-63, Ч3-64, Ч3-77
|

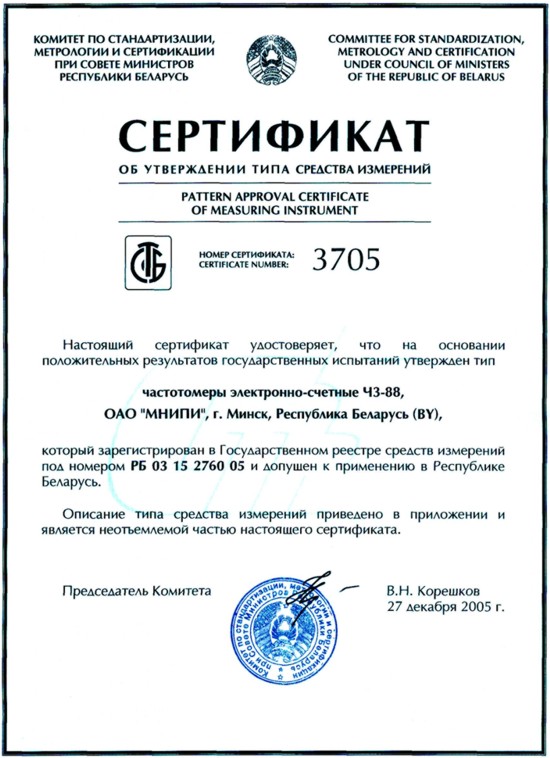

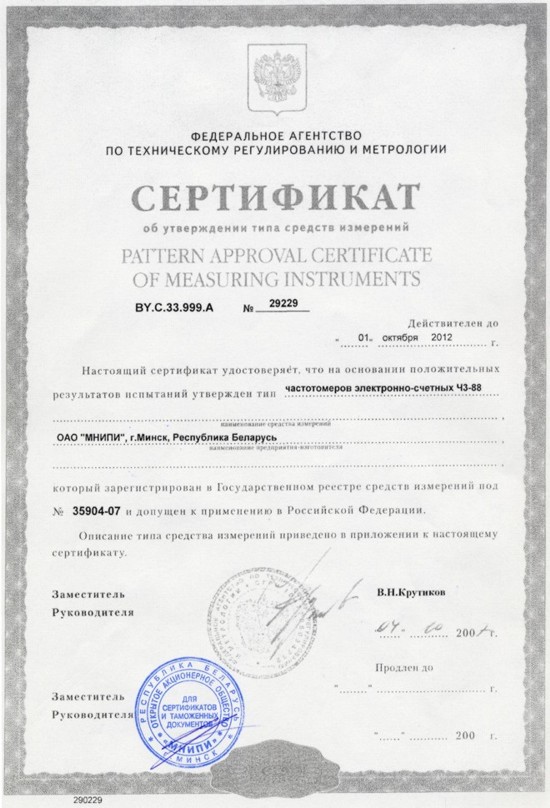

Сертификаты |
|||||||||
|
|||||||||
|
|
|||||||||
|
