Указатели повреждения кабелей являются малогабаритными переносными автономными приборами оперативного контроля состояния изоляции кабелей (в т.ч. высоковольтных с рабочим напряжением до 10 кВ) длиной до 15 км, а также отдельных узлов высоковольтных сетей (изоляторов и т.п.). Приборы УПК могут эксплуатироваться в полевых и лабораторных условиях. Приборы предназначены для определения дефектного кабеля (выделения направления), позволяют определять вид повреждения («Заплывающий пробой», «Короткое замыкание»), проводить контроль вновь проложенных линий, измерять сопротивление нагрузки при различных величинах напряжения на ней (УПК-04М).

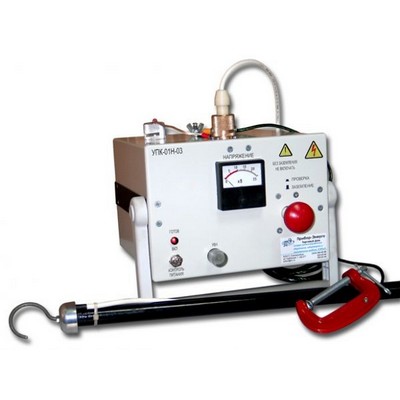

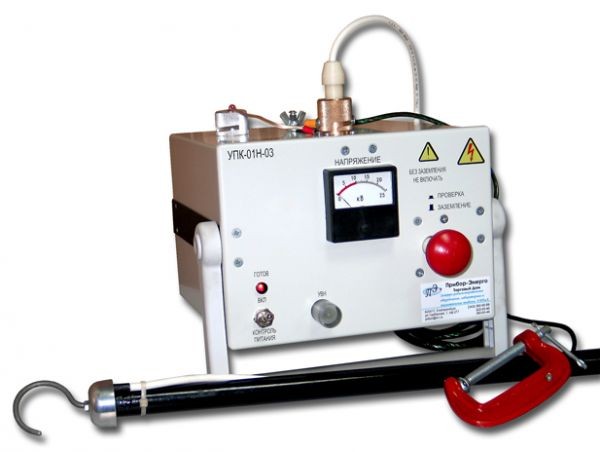

Конструкция прибора УПК-01Н-03:

Приборы выполнены в закрытом корпусе, исключающем доступ к элементам под напряжением. Присоединение к нагрузке производится при помощи высоковольтного кабеля и изолирующей штанги. Приборы оснащены устройством автоматической разрядки проверяемого кабеля при снятии напряжения, имеют встроенный указатель напряжения до 20 кВ. Питание – автономное, от встроенного аккумулятора.

Принцип работы прибора УПК-01Н-03:

Принцип работы приборов УПК-01Н-03 следующий. Напряжение (нестабилизированное, не менее 17 кВ на холостом ходу) подается на испытываемую нагрузку и измеряется встроенным киловольтметром. У приборов падающая вольт-амперная характеристика, поэтому чем больше утечки, тем меньше напряжение на выходе прибора ( при коротком замыкании оно равно 0). Это и фиксирует киловольтметр.

Характеристики прибора УПК-01Н-03:

• Напряжение выхода: нестабилизированное, холостой ход не менее 17 кВ, При нагрузке 1 мА не менее 10 кВ;
• Время зарядки кабеля длиной до 5 км (1,2 мкф) до напряжения 10 кВ при токе утечки до 1 мА не более 10 сек;
• Вес прибора не более 7 кг;
• Габариты 170х240х270 мм;
• Число рабочих циклов без подзарядки аккумулятора не менее 100.

Комплект поставки УПК-01Н-03:

• Прибор;
• Изолирующая штанга;
• Заземляющий проводник со струбциной;
• Зарядное устройство;
• Документация.
