Артикул: 4232458
|

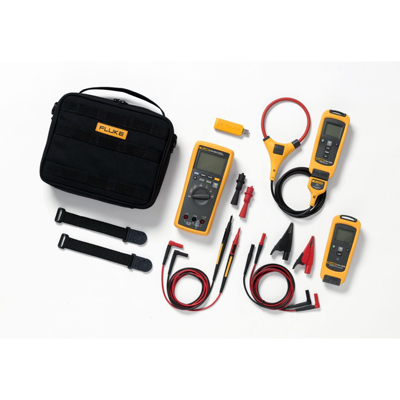

Система для общего обслуживания Fluke CNX 3000 GM - комплекс беспроводных электроизмерительных инструментов Fluke CNX 3000 GM позволяет взглянуть на процесс диагностики и контроля параметров электрооборудования по-новому. Теперь показания снимаются проще и быстрее, точнее и безопаснее, с возможностью дистанционного управления, синхронного мониторинга, оперативного анализа и долгосрочного хранения результатов измерений.
Подключите беспроводной модуль переменного тока CNX i3000 iFlex к точке замера и просматривайте показания с расстояния до 20 метров на беспроводном мультиметре CNX. Можно также подключить беспроводной модуль измерения напряжения переменного тока CNX v3000 и одновременно просматривать показания напряжения и тока. Значительная экономия времени благодаря отсутствию необходимости в постоянных обходах для сбора показаний. Используйте несколько модулей для измерений в трехфазных системах.
Система для общего обслуживания CNX 3000 обеспечивает измерения основных электрических параметров.
Беспроводной мультиметр CNX 3000 обеспечивает:
Беспроводной модуль измерения напряжения переменного тока CNX v3000 обеспечивает:
Беспроводной модуль измерения переменного тока CNX i3000 iFlex обеспечивает:
При помощи дополнительного ПК-адаптера беспроводная система Fluke CNX способна отслеживать до 10 измерительных модулей одновременно и передавать результаты на ПК для последующего анализа.
Технические характеристики измерительной системы Fluke CNX 3000 GM:
Беспроводной мультиметр CNX 3000:
Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %. Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).
| Переменное напряжение | |||
| Диапазон ¹ | Разрешение | Погрешность ² ³ | |
| от 45 до 500 Гц | от 500 Гц до 1 кГц | ||
| 600,0 мВ | 0,1 мВ | 1,0% + 3 | 2,0 % + 3 |
| 6,000 В | 0,001 В | ||
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ||
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < > ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3. |
|||
| Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость | |||
| Функция | Диапазон | Разрешение | Погрешность |
| мВ | 600,0 мВ | 0,1 мВ | 0,09 % + 2 |
| В | 6,000 В | 0,001 В | 0,09 % + 2 |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | 0,15 % + 2 | |
| Ом | 600 Ом | 1 Ом | Измерительный прибор подает звуковые сигналы при <25 Ом, > |
| Ом | 600,0 Ом | 0,1 Ом | 0,5 % + 2 |
| 6,000 кОм | 0,001 кОм | 0,5 % + 1 | |
| 60,00 кОм | 0,01 кОм | ||
| 60,00 кОм | 0,1 кОм | ||
| 600,0 кОм | 0,001 МОм | ||
| 50,00 МОм | 0,01 МОм | 1,5% + 3 | |
| Проверка диодов | 2,000 В | 0,001 В | 1 % + 2 |
| мкФ | 1000 нФ | 1 нФ | 1,2 % + 2 |
| 10,00 мкФ | 0,01 мкФ | ||
| 100,0 мкФ | 0,1 мкФ | ||
| 9999 мкФ¹ | 1 мкФ | 10 % типичное значение | |
| ¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2. | |||
| Переменный и постоянный ток | |||
| Функция | Диапазон ¹ | Разрешение | Погрешность |
| мА перемен. тока (от 45 Гц до 1 кГц) |
60,00 мА | 0,01 мА | 1,5% + 3 |
| 400,0 мА ³ | 0,1 В | ||
| мА пост. тока ² | 60,00 мА | 0,01 мА | 0,5 % + 3 |
| 400,0 В | 0,1 В | ||
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %. ² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА. ³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка). |
|||
| Частота | ||
| Диапазон | Разрешение | Погрешность ¹ |
| 99,99 Гц | 0,01 В | 0,1 % + 1 |
| 999,9 Гц | 0,1 В | |
| 9,999 кГц | 0,001 кГц | |
| 99,99 кГц | 0,01 кГц | |
| ¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах. | ||
| Входные характеристики | ||||||
| Функция | Защита от перегрузок |
Входной импеданс (номинальный) |
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм) | Подавление синфазного сигнала | ||
 |
1100 В (среднеквадратичное значение) | > 10 МОм > 100 пФ | > 120 дБ при пост. токе, 50 Гц или 60 Гц | > 60 дБ при 50 Гц или 60 Гц | ||
 |
1100 В (среднеквадратичное значение) | > 10 МОм > 100 пФ | > 60 дБ при пост. напр., до 60 Гц | |||
 |
1100 В (среднеквадратичное значение) | > 10 МОм > 100 пФ | > 120 дБ при пост. токе, 50 Гц или 60 Гц | > 60 дБ при 50 Гц или 60 Гц | ||
| Напряжение испытания на обрыв цепи | Полный диапазон | Типичный ток короткого замыкания | ||||
| До 6 МОм | 50 МОм | |||||
 |
1100 В (среднеквадратичное значение) | < > | < > | < > | < > | |
 |
1100 В (среднеквадратичное значение) | < > | < > | < > | ||
| Функция | Защита от перегрузки | Защита |
| мA | Защита предохранителем, 44/100 А, 1000 В, FAST | Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление |
| Запись минимальных и максимальных значений | |
| Функция | Погрешность |
| Функции постоянного тока | Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс. |
| Функции переменного тока | Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс. |
| Общие характеристики | |
| Максимальное напряжение между любым контактом и заземлением | 1000 В пост. тока или перем. тока, ср.кв.знач. |
| Защита предохранителем (Ом) от вх. А | Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke |
| Дисплей (ЖКД) | Частота обновления: 4/с Вольты, амперы, омы: разрядность 6000 Частота: разрядность 10000 Емкость: разрядность 1000 |
| Тип элемента питания | Три щелочных элемента питания типа АА, NEDA 15A IEC LR6 |
| Время автономной работы | Минимум 300 часов |
| Температура | Рабочая: от -10 °C до 50 °C Хранения: от -40 °C до 60 °C |
| Относительная влажность | от 0 до 90 % (от 0 до 35 °C) от 0 до 75 % (от 35 до 40 °C) от 0 до 45 % (от 40 до 50 °C) |
| Высота | Рабочая: 2000 м Хранения: 12000 м |
| Температурный коэффициент | 0,1 X (нормируемая погрешность / °C (< > 28 °C) |
| Частота радиосвязи | 2.4 ГГц, диапазон ISM, расстояние 20 м |
| Размеры (В x Ш x Д) | 4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14") |
| Вес | 340 г |
| Нормы по безопасности | US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция CSA: CAN/CSA-C22.2 No 61010-1-12: 3-я редакция UL:UL 61010-1: 3-я редакция CE European: IEC/EN 61010-1:2010 |
| Электромагнитная совместимость EMI, RFI, EMC, RF |
EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249 FCCID : T68-FWCS IC:6627A-FWCS |
| Степень защиты (IP) | IP54 |
Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000:
Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C.
| Переменное напряжение | ||||
|
Диапазон ¹ |
Разрешение |
Погрешность ² ³ |
||
|
от 45 Гц до 500 Гц |
500 Гц до 1 кГц |
|||
|
6,000 В |
0,001 В |
1,0% + 3 |
2,0 % + 3 |
|
|
60,00 В |
0,01 В |
|||
|
600,0 В |
0,1 В |
|||
|
1000 В |
1 В |
|||
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора ≤ 1,5 при 1000 В. ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3. |
||||
| Общие характеристики | |
|
ЖКД с подсветкой
|
3½ знака, разрядность 6000, обновление показаний 4 раза в секунду
|
|
Тип элемента питания
|
2 AA, NEDA 15 А, IEC LR6
|
|
Время автономной работы
|
400 ч
|
|
Память
|
Запись до 65 000 показаний
|
|
Неограниченный интервал прослушивания
|
5 с
|
|
Радиочастотная связь
|
Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
|
|
Диапазон радиочастотной связи
|
20 метров
|
|
Рабочая температура
|
от -10 до +50°C
|
|
Температура хранения
|
от -40 до +60 °C
|
|
Рабочая влажность
|
90 % при 35 °C, 45 % при 40 °C, 45 % при 50 °C
|
|
Электромагнитная совместимость (EMC)
|
EN 61326-1:2006
|
|
Соответствие нормативным требованиям по безопасности
|
EN/IEC 61010-1:2010 до 1000 В CAT III
600 В CAT IV
EN/IEC 61010-2-030:2010
EN/IEC 61010-031:2002+A1:2008
|
|
Уровень загрязнения
|
2
|
|
Температурный коэффициент
|
0,1 X (нормируемая погрешность / °C (< > 28 °C)
|
|
Категория безопасности
|
CAT IV 600 В, CAT III 1000 В
|
|
Сертификация
|
CSA, FCC T68-FWCS IC:6627A-FWCS
|
|
Степень защиты (IP)
|
IP 42
|
|
Размеры (ВxШxГ)
|
16,5 см x 6,35 см x 3,56 см
(6,5" x 2,5" x 1,4") |
|
Вес
|
0,22 кг
|
Беспроводной модуль переменного тока Fluke CNX i3000 iFlex:
|
Диапазон |
2500 A переменного тока |
|
Разрешение |
0,1 В |
|
Погрешность |
3 % ± 5 ед. мл. разр. |
|
Пик-фактор (50 Гц/60 Гц) |
3,0 при 1100 А, 2,5 при 1400 А, 1,42 при 2500 А, добавить 2 % для учета коэффициента амплитуды > 2 |
|
Дисплей |
3-1/2 знака, ЖКД с подсветкой |
|
Скорость регистрации/интервал |
мин. 1 сек/возможность настройки с ПК или передней панели |
|
Тип элемента питания |
2 AA, NEDA 15 А, IEC LR6 |
|
Время автономной работы |
400 часов |
|
Память |
Запись до 65 000 показаний |
|
Радиочастотная связь |
Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц |
|
Диапазон радиочастотной связи |
20 метров |
|
Рабочая температура |
от -10 °C до +50 °C |
|
Температура хранения |
От -40 °C до +60 °C |
|
Рабочая влажность |
90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C |
|
Электромагнитная совместимость (EMC) |
EN 61326-1:2006 |
|
Соответствие нормативным требованиям по безопасности |
EN/IEC 61010-1:2010 до 1000 В CAT III |
|
Уровень загрязнения |
2 |
|
Температурный коэффициент |
0,1 X (нормируемая погрешность) / °C (< > 28 °C) |
|
Категория безопасности |
CAT IV 600 В, CAT III 1000 В |
|
Сертификация |
CSA, FCC T68-FWCS IC:6627A-FWCS |
|
Степень защиты (IP) |
IP 42 |
|
Размеры (ВxШxГ) |
16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4") |
|
Вес |
0,22 кг |
|
Раствор клещей |
25,4 см (10") (катушка) |
Комплект поставки:
|
