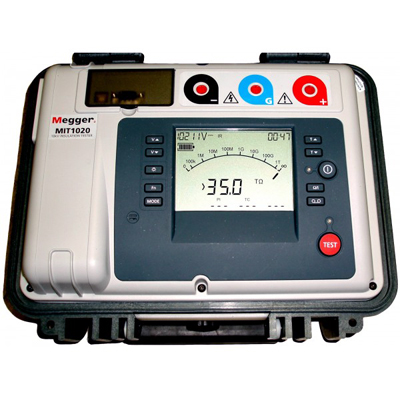

Измеритель сопротивления изоляции MIT1020 для измерения сопротивления изоляции на 10 кВ.
Прибор MIT-1020 рекомендован для использования в стандарте IEEE 43-2000 для обмоток электродвигателей, рассчитанных на ток более 12 кВ.
Легкий и удобный в эксплуатации корпус с шероховатой поверхностью изготовлен из прочного полипропилена, благодаря чему достигается пыле- влагозащищенность прибора согласно IP65.
В дополнение ко всему, для удобства опознания среди других приборов, номер модели присутствует как на верхней, так и на боковой стороне корпуса.
Прибор может производить измерения питаясь от сети или от встроенного аккумулятора.
MIT-1020 оборудован дополнительным экранированным разъемом для заземления, чтобы увеличить точность измерений.
В комплекте с прибором поставляются экранированные стандартные провода.
В целях расширения области применения, MIT1020 имеет возможность установления пошагового испытательного напряжения от 50 В до максимального напряжения на выходе, что избавляет, в случае необходимости, использовать несколько приборов для измерения сопротивления изоляции.
Измеритель сопротивления изоляции MIT1020 сконструирован в соответствии с наивысшими стандартами безопасности и соответствует стандарту EN61010.
В дополнение к этому, прибор измеряет напряжение на зажимах и отображает предупреждение о высоком напряжении и останавливает измерения, если напряжение превышает 50 В. По окончании измерений прибор автоматически разряжает цепь от энергии, поступившей за время проведения измерений.
|
Измерения
|
|
|
Входное напрядение питания
|
95 - 240 В ± 10% ср. квадр. 50 / 60 Гц
|
|
Срок службы аккумулятора
|
4 часа непрерывных измерений при 10 кВ
|
|
Рабочее тест напряжение
|
50 В – 1 кВ, с шагом – 10 В,
1 кВ – 5 кВ, с шагом – 25 В
|
|
Точность измерений / погрешность (при 23 °C)
|
±5% до 1 TΩ
±20% до 10 TΩ
|
|
Вывод данных на дисплей
|
цифровой: от 10kΩ до 15TΩ Аналоговый: от 100 kΩ до 1 TΩ
|
|
Короткое замыкание/ток заряда
|
3 мА
|
|
Время зарядки конденсатора
|
≤ 5 секунд на 1 мкФ при токе 3 мА
|
|
Время разрядки конденсатора
|
≤ 250 мс на мФ для разрядки от 10000 В до 50 В
|
|
Измерения емкости
|
1 нФ до 50 мкФ (в зависимости от измеряемого напряжения)
|
|
Точность измерения емкости (при 23 °C)
|
±5% ± 5 нФ
|
|
Точность выходного напряжения (от 0°C до 30 °C)
|
±4% ±10 В номинального тестируемого напряжения для заряда 1 GΩ
±25 В для тестируемого напряжения менее 500 В
|
|
Пределы измерения тока
|
От ±0.01 нА до ±5 мА
|
|
Точность измерения тока (23 °C)
|
±5% ±0.2 нА при любом напряжении
|
|
Дисплей
|
Аналоговый/цифровой 3 знака
|
|
Подавление помех
|
2 мА ср. квадр. при 200 В и выше
|
|
Таймер
|
До 99 минут 59 секунд с начала измерений
|
|
Объем внутренней памяти
|
32 kB
|
|
Интерфейс
|
RS-232 и USB
|
|
Хранение информации
|
Напряжение, время измерений, ток утечки, сопротивление, PI, DAR, DD, емкость конденсатора и константа времени
|
|
Вывод данных в реальном времени
|
Последовательный, посекундно измеряемое напряжение, ток и сопротивление
|
|
Общие данные
|
|
|
Габариты
|
305 x 194 x 360 мм
|
|
Рабочая температура
|
От -10 °C до 50 °C
|
|
Температура хранения
|
От -25 °C до 65 °C
|
|
Класс защиты
|
IP65
|
|
Влажность
|
90% относительная влажность без конденсации при 40 °C
|
|
Безопасность
|
Отвечает стандартам EN61010-1:2001 CATIII 300 В
|
|
ЭМС (электромагнитная совместимость)
|
Отвечает стандартам EN61326-1:1998 для использования в областях тяжелой промышленности
|
|
Вес
|
7,1 кг
|
|
