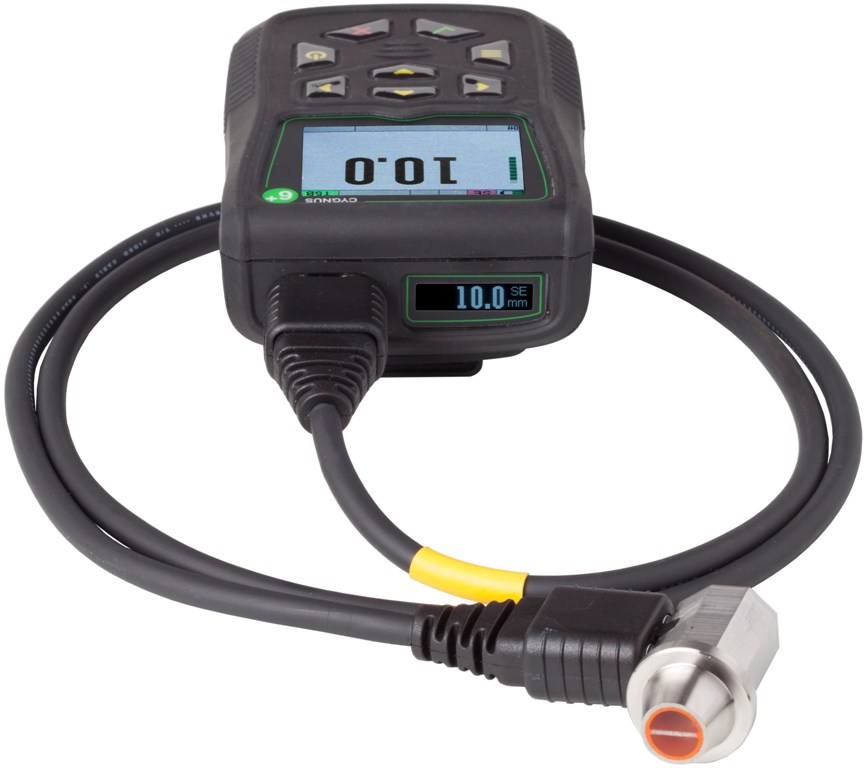

Ультразвуковой толщиномер Cygnus 6+ PRO

Ультразвуковой толщиномер Cygnus 6+ PROПример использования толщиномера Cygnus 6+ PROПример использования толщиномера Cygnus 6+ PROКомплект поставки толщиномера Cygnus 6+ PRO

  • Cygnus 6+ PRO

    /images/all/3/8347/big/img_5.jpg

    jijijij

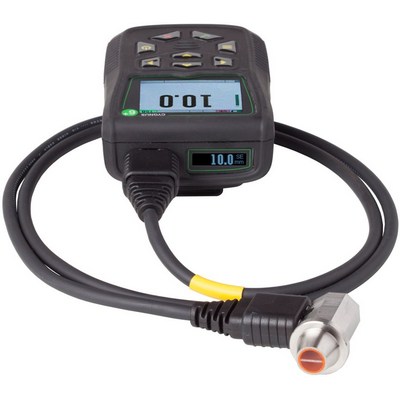

    Ультразвуковой толщиномер Cygnus 6+ PRO

  • Пример использования толщиномера Cygnus 6+ PRO

    /images/all/3/8347/big/img_14.jpg

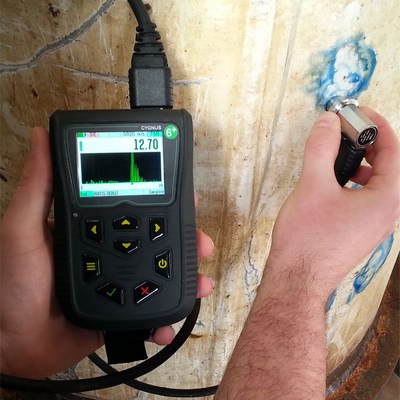

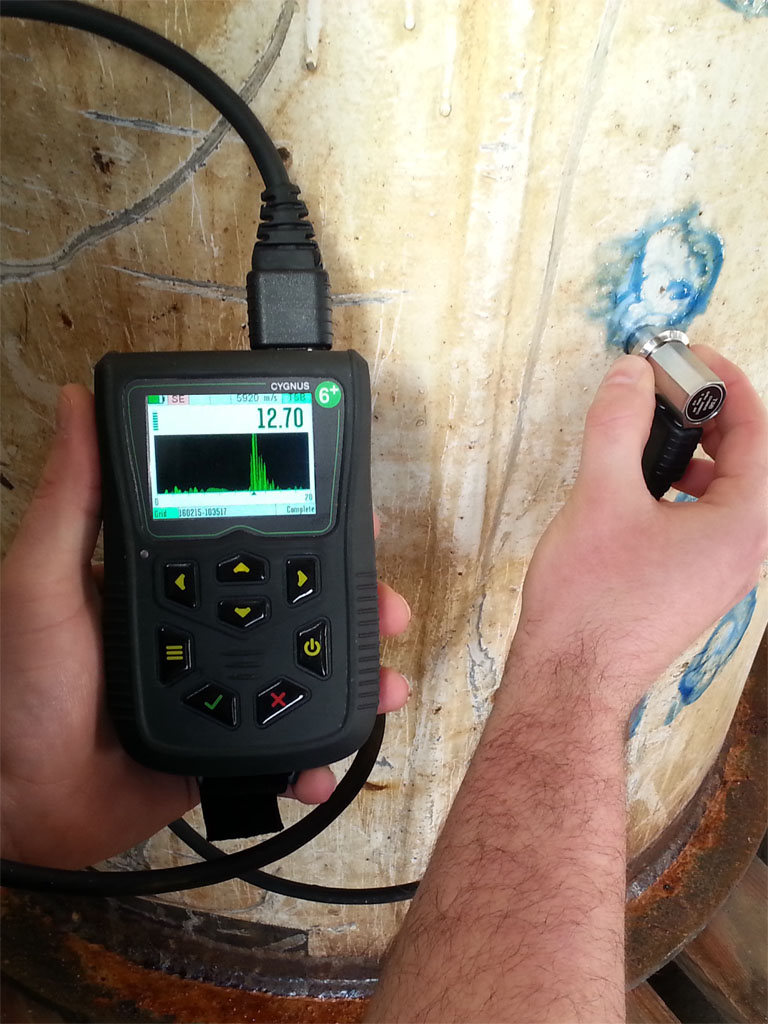

    Пример использования толщиномера Cygnus 6+ PRO

    Пример использования толщиномера Cygnus 6+ PRO

  • Пример использования толщиномера Cygnus 6+ PRO

    /images/all/3/8347/big/img_16.jpg

    1

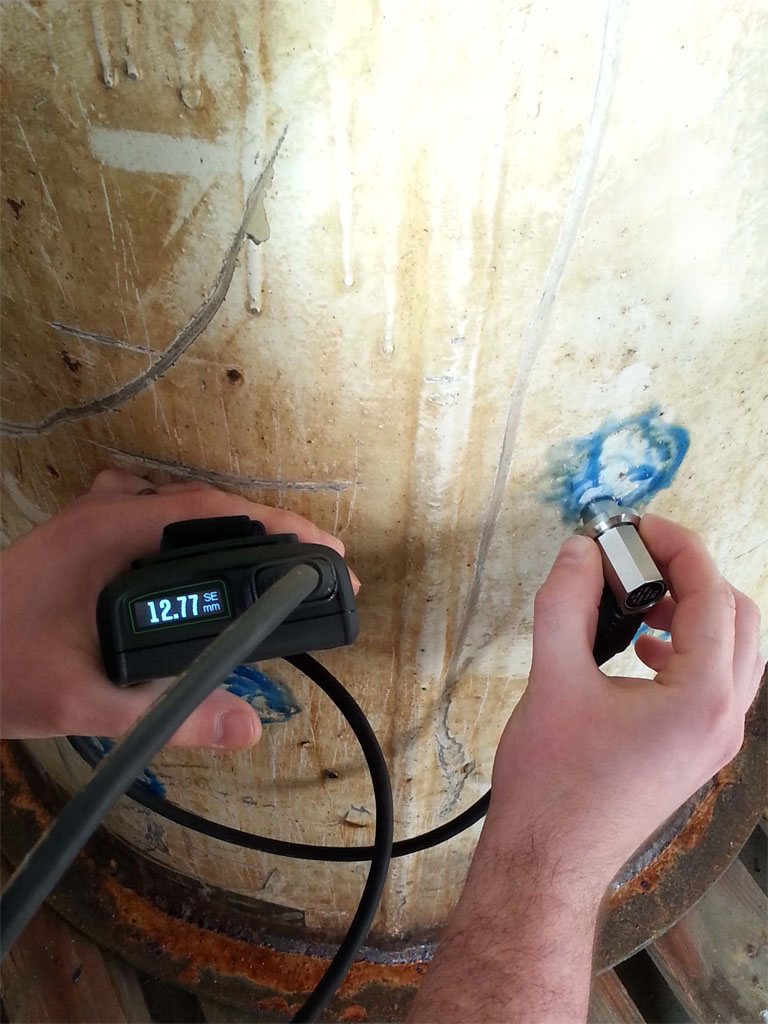

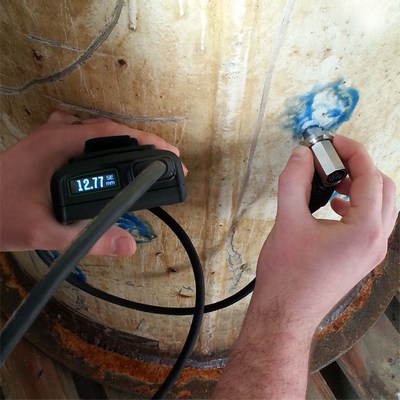

    Пример использования толщиномера Cygnus 6+ PRO

  • Комплект поставки толщиномера Cygnus 6+ PRO

    /images/all/3/8347/big/img_18.jpg

    1

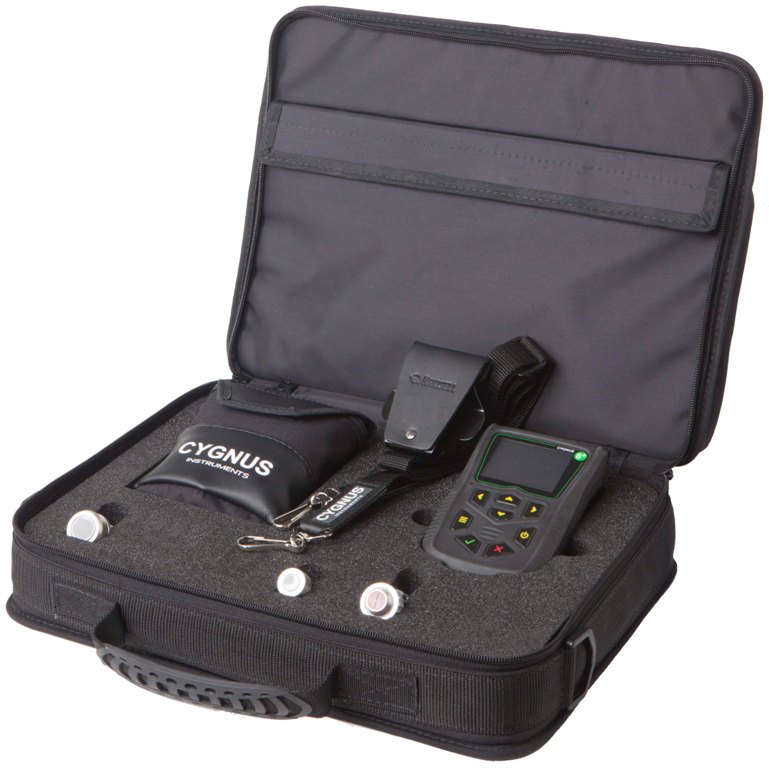

    Комплект поставки толщиномера Cygnus 6+ PRO


Посмотреть фотографии в высоком разрешении
Ультразвуковой толщиномер Cygnus 6+ PRO Пример использования толщиномера Cygnus 6+ PRO Пример использования толщиномера Cygnus 6+ PRO Комплект поставки толщиномера Cygnus 6+ PRO
ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
CYGNUS INSTRUMENTS


Страна производитель: Великобритания Великобритания
Артикул: 050-6500/5
Гарантия: 3 года
Калибровка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Новый ультразвуковой толщиномер Сигнус 6+ имеет большой LCD дисплей на лицевой стороне, а также OLED дисплей на нижней части прибора, что обеспечивает максимальную гибкость в эксплуатации. Толщиномер снабжен системой комплексной регистрации данных, режимами А-скан и B-скан в реальном времени, возможностями автоматического и ручного управления и соединения по каналу Bluetooth.



Прибор Cygnus 6 PLUS PRO имеет три режима измерений:



  • Множественное эхо (Multiple-Echo) обеспечивает сверхточные измерения, через покрытия толщиной до 20 мм;
  • Эхо-Эхо (Echo-Echo) используется для измерений на окрашенных металлах, имеющих высокую степень коррозии и ржавчину на задней стенке;
  • Однократное эхо (Single-Echo) используется для измерений на поверхностях без покрытий с сильной коррозией на передней или задней стенке, а также на материалах с высоким коэффициентом затухания ультразвука (литые металлы, пластик или композиты).



Ультразвуковой толщиномер Сигнус 6+ создан для работы в наиболее суровых условиях внешней среды, имеет простую в использовании клавиатуру, интуитивные меню и цветной LCD-дисплей, отображающий информацию в любых условиях освещения.



Отличительные особенности толщиномера Сигнус 6+:



  • Технология многократное эхо (Multiple-Echo), обеспечивающая точные измерения толщины через покрытия
  • Одноканальные эхо-эхо-эхо-сигналы раздельно-совмещенных преобразователей для измерений толщины на объектах с сильной коррозией и точечной коррозией задней стенки труб
  • Дисплей с A-сканом
  • Отображение В-скана в реальном времени
  • Ручное и автоматическое управление усилением
  • Комплексные возможности регистрации данных
  • Подключение Bluetooth
  • MSI ™ (индикатор стабильности измерения), используемый в режимах измерения однократного эхо и эхо-эхо
  • Двойной дисплей - большой фронтальный ЖК-дисплей и установленный OLED-дисплей с оттенками серого для яркого солнечного света
  • Измерения через покрытия толщиной до 20 мм
  • Крепление на запястье
  • Минимальные / максимальные функции предельных значений с визуальным и вибрационным оповещением
  • Интуитивно понятное удобное меню
  • Чрезвычайно прочный корпус соответствует стандарту US MIL STD 810G
  • Герметичность корпуса IP67 - US MIL STD 810G
  • Кнопки рассчитанны минимум на 100 000 измерений.



ОСНОВНЫЕ ФУНКЦИИ РЕГИСТРАЦИИ ДАННЫХ



  • 3 доступных формата: последовательный, сетка и шаблон
  • Добавить комментарий
  • Добавить лучевые точки
  • Универсальное ведение журнала данных, позволяющее сохранять измерения и A-сканы
  • Запись 5 000 измерений (включая A-сканы)
  • Записи сохраняются на съемной SD-карте
  • Выбираемая функция автозапуска
  • Записи легко переносятся через USB-порт калибратора в ноутбук или ПК с у установленным программныем обеспечением Cyglink, где они могут быть экспортированы в CSV-файл или в PDF-отчет.



Применение:



  • Промышленный альпинизм
  • Емкости для хранения, дорожные транспортные системы
  • Мосты, колонны для уличного освещения
  • Суда
  • Трубопроводы, морские платформы, пирсы, причалы, свайные сооружения



Технические характеристики толщиномера Сигнус 6+ PRO:





материалы Скорость звука от 1000 до 9000 м / с - охватывает практически все обычные инженерные материалы
точность ± 0,1 мм или 0,1% от измерения толщины, в зависимости от того, что больше всего, при калибровке в соответствии с процедурой калибровки Cygnus Instruments
разрешение Режим множественного эха - 0,1 мм или 0,05 мм.
Режимы однократное эхо и эхо-эхо - 0,01 мм
Диапазоны измерения по стали Совмещенные преобразователи в многоэховом режиме (Multiple-Echo):
  • 3 - 250 мм с преобразователем 2,25 МГц (S2C / D)
  • 2 - 150 мм с преобразователем 3,5 МГц (S3C)
  • 1 - 50 мм с преобразователем 5 МГц (S5C / A)

Раздельно-совмещенные преобразователи в режиме однократное эхо (Single-Echo):

  • 2,5 - 250 мм с преобразователем 2 МГц (T2C)
  • 1 - 200 мм с преобразователем 5 МГц (T5B)
  • 0,8 - 50 мм с преобразователем 7,5 МГц (T7A)

Раздельно-совмещенные преобразователи в режиме эхо-эхо (Echo-Echo):

  • 5 - 50 мм с преобразователем 2 МГц (T2C)
  • 3 - 50 мм с преобразователем 5 МГц (T5B)
  • 3 - 25 мм с преобразователем 7,5 МГц (T7A)
разъемы 2 Lemo 00
Мощность 3 батареи типа АА
Срок службы батареи Минимум 10 часов
электроника Двухканальный пульсатор
дисплей 2,4-дюймовый ЖК-дисплей VGA и торцевой OLED-дисплей (с возможностью вращения)
Размер 132 x 82 x 34 мм
вес 300 граммов (включая батареи)
Рабочая температура. От -10 ° C до 50 ° C
Регистрация данных Память до 5000 измерений, включая A-сканы
Компьютерное программное обеспечение CygLink позволяет удаленно регистрировать и просматривать графики A-scan.
Обследование и создание отчетов в PDF-файле.
Данные могут быть экспортированы в виде файла .CSV.
Графический анализ данных и статистических расчетов.
Предназначен для Windows 7 и Windows 8.
Экологический рейтинг IP67 (пыль и погружение в воду на 1 метр в течение 30 минут)
Взрывоопасная атмосфера: безопасная работа, как определено в Классе I, Раздел 2, Группа D, как указано в Национальном кодексе противопожарной защиты (NFPA 70), статья 500, и проверена с использованием MIL STD 810G Способ 511.5, Процедура I
MIL STD 810G Способ 501,6 (высокая температура + 55 ° C)
MIL STD 810G Метод 502,6 (низкая температура -20 ° C)
MIL STD 810G Метод 507,6 (влажность 95%)
MIL STD 810G Метод 512,6 (погружение на 1 метр в течение 30 минут)
Удар и удар MIL STD 810G Метод 514.7 (вибрация - по 1 час каждой оси)
MIL STD 810G Метод 516.7 (ударная волна 20 г - 11 мс, синусоидальный импульс, 40 г 11 мс на каждой оси)
MIL STD 810G Метод 516,7 (26 капель - переходная капля 1,22 м)
податливость CE, Британский стандарт BS EN 15317: 2013
экологическая RoHS, совместимый с WEEE
Гарантия 3 года на электронный блок толщиномерв и 6 месяцев на преобразователь





Информация для заказа:



  • 05050/6500/5 – Ультразвуковой толщиномер Cygnus 6+ Mk5
  • 004-9500 – Совмещенный преобразователь S2C 2.25 МГц 13 мм с кабелем BNC
  • 004-9502 – Совмещенный преобразователь S2D 2.25 МГц 19 мм с кабелем BNC
  • 004-9504 – Совмещенный преобразователь S3C 3.5 МГц 13 мм с кабелем BNC
  • 004-9508 – Совмещенный преобразователь S5C 5.0 МГц 13 мм с кабелем BNC
  • 004-0410 – Провод для зонда двухконтактный Lemo00 - BNC 1.35м
  • 004-9507 – Одноконтактный зонд S5A 5.0 МГц 6 мм с кабелем Lemo00
  • 004-0412 - Кабель для преобразователя двухконтактный Lemo00 – одноконтактный Lemo00 длиной 1.4м
  • 004-9550 – Раздельно-совмещенный преобразователь T2C 2МГц 13 мм с кабелем Lemo00
  • 004-9555 – Раздельно-совмещенный преобразовательT5B 5МГц 8 мм с кабелем Lemo00
  • 004-0411 – Двухконтактный кабель для преобразователя Lemo00 - Lemo00 1.35м
  • 004-9575 – Интегральный кабель к раздельно-совмещенному преобразователю T7А 7.5МГц 5 мм Lemo00
  • 001-4858 – Четырехступенчатый стальной тестовый блок 2.5-20мм
  • 050-0120 – Кабель мини USB для передачи данных Cygnus 6+ PRO
  • 050-0125 – Адаптер Bluetooth V4.0 USB Belkin
  • 050-0115 – Шейный ремешок с фиксаторами для толщиномеров Mk5
  • 050-0110 - Ремешок на запястье с фиксатором для толщиномеров Mk5
  • 050-0100 – Зажим с фиксатором для толщиномеров Mk5
  • 050-0115 – Шейный ремешок с фиксаторами для толщиномеров Mk5
  • 050-6511/5 – Чехол Peli для переноски комплекта Cygnus 6+



Комплект поставки:



  • Ультразвуковой толщиномер Cygnus 6+ PRO
  • Сумка для переноски
  • Руководство пользователя
  • Регулируемый шейный ремешок
  • Ремешок на запястье
  • Сумка для аксессуаров
  • Смазка для поверхности и мембран
  • Тестовый блок 15мм
  • 3 х АА батарейки
  • Опционально зажимы Krusell и крепежные принадлежности



Преобразователи для толщиномеров поставляются дополнительно по выбору заказчика.
