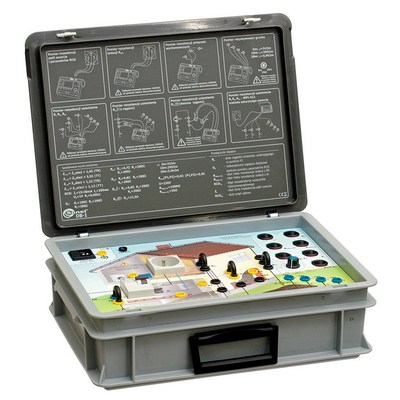

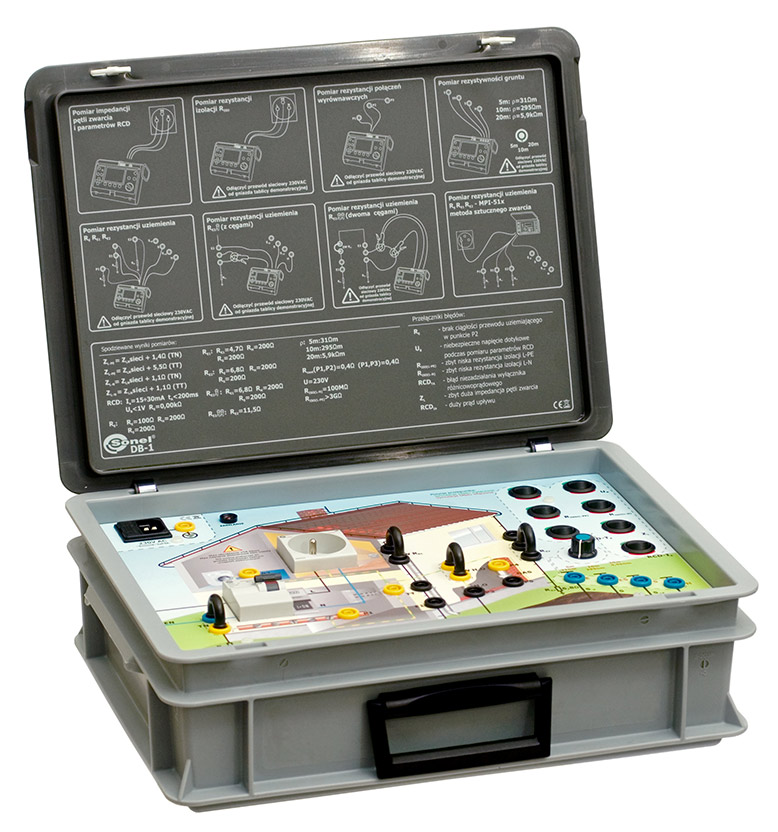

Стенд выполнен в виде переносного пластикового кейса с габаритными размерами 405 x 300 x 140 мм и массой 3,6 кг, оснащен отдельным кабелем питания, вспомогательным проводом «банан»-«банан» 0,7 м, перемычками (4 шт.), инструкцией по эксплуатации и гарантийным талоном.

С его помощью можно имитировать следующие виды измерений:

• измерение полного сопротивления петли короткого замыкания в цепях L-N и L-PE для сетей TT или TN;
• измерение параметров устройств защитного отключения (УЗО) типа AC;
• измерение сопротивления изоляции в цепях L-N и L-PE;
• измерение сопротивления контура заземления;
• измерение сопротивления отдельного заземлителя входящего в контур заземления с использованием клещей;
• измерение сопротивления заземлителей методом двух клещей;
• измерение сопротивления заземлений с использованием приборов для измерений петли замыкания;
• измерение удельного сопротивления грунта (5, 10 и 20 м);
• измерение сопротивления соединений выравнивания потенциалов (металлосвязь);
• измерение переменного напряжения.

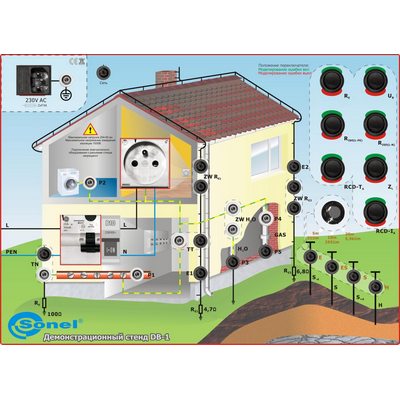

Демонстрационный стенд позволяет вводить неисправность в обследуемую цепь. Это осуществляется с помощью переключателей, расположенных на лицевой панели.

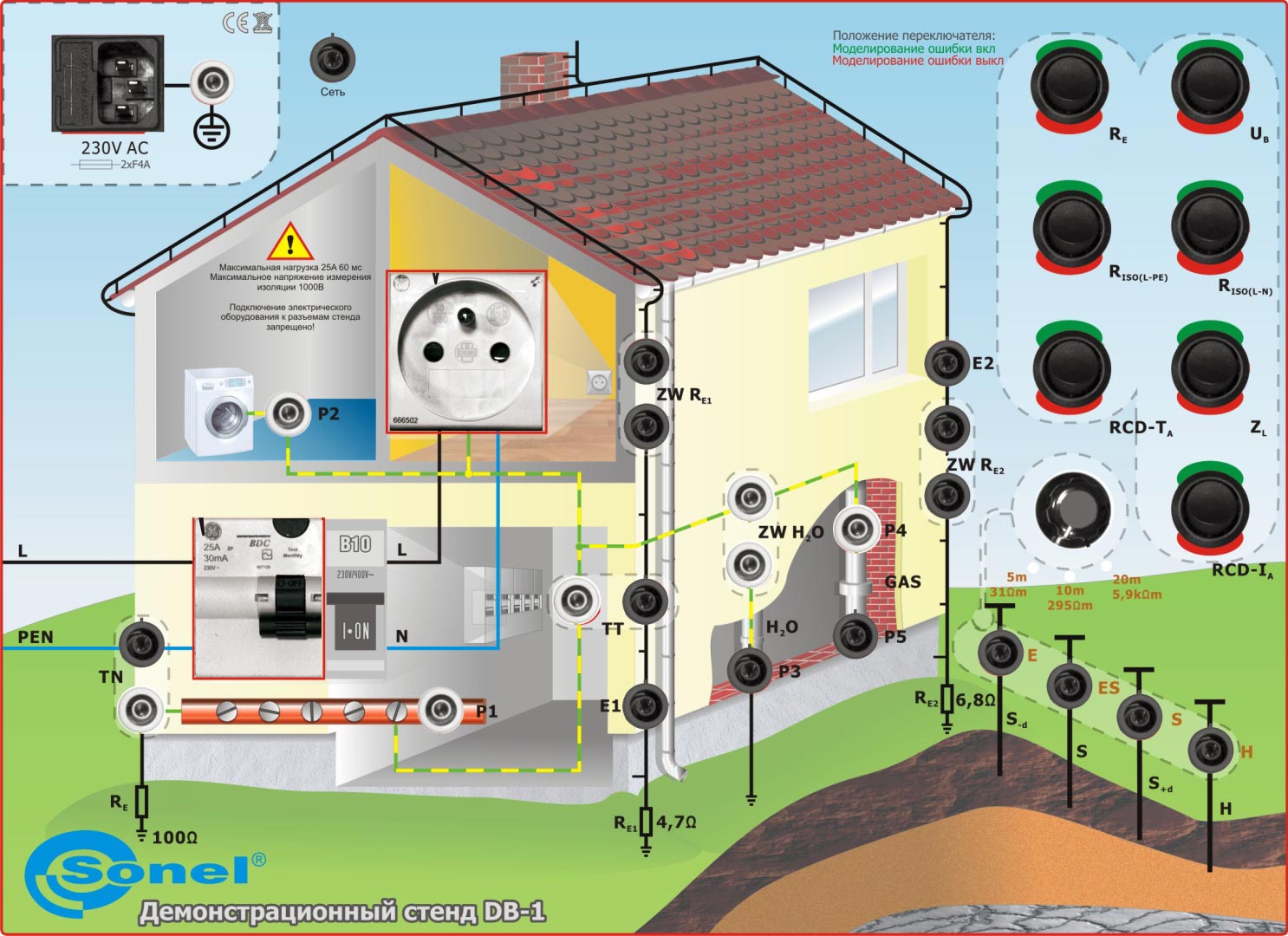

Переключатели, имитирующие неисправности в электрической системе объекта.

1. R_E — Высокое сопротивление заземления в точке P2. R_E = 1 kΩ
2. U_B — Превышение допустимого напряжения U_B при измерении параметров УЗО в измерительном гнезде. U_B > 25 В
3. R_ISO(L-PE) — Низкое сопротивление изоляции — замер L-PE. R_ISO(L-PE) = 200 кΩ
4. R_ISO(L-N) — Низкое сопротивление изоляции — замер L-N. R_ISO(L-N) = 100 кω
5. RCD-T_A — Превышено допустимое время срабатывания выключателя дифференциального тока (УЗО).
6. Z_L — Большое сопротивление петли короткого замыкания. Z_L ≈ 6 Ω
7. RCD-I_A — Ток срабатывания УЗО ниже требуемого (поврежден УЗО или слишком большой ток утечки системы). I_A ≈13 мА
