Назначение твердомера ТПБР-187,5:
Твердомер модификации ТПБР-187,5 предназначен для определения твердости незакаленных сталей, литого чугуна, цветных металлов и мягких сплавов труб, валов, дисков и других цилиндрических деталей по методу Бринелля и определения твердости цилиндрических деталей из твердых сплавов, закаленных и не закаленных сталей, литья, графитизированных твердых сплавов, подшипниковых сталей по методу Роквелла.
Особенности твердомера ТПБР-187,5:
Технические характеристики твердомера ТПБР-187,5:
| Модификация | ТПБР-187,5-ВЦА | ТПБР-187,5-ВСА | ТПБР-187,5-ВМА |
| Шкалы твердости | HB2,5/187,5, HB2,5/62,5, HB5/125, HB5/62,5 HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK |
||
| Предварительная нагрузка | 10 кгс (98Н) | ||
| Нагрузка | 62,5кгс (612,5Н), 125кгс (1225Н), 187,5кгс (1837,5Н) 60кгс (588Н), 100 кгс (980Н), 150кгс (1471Н) |
||
| Диапазон измерений твердости | 16~650HBW HRA:20~88; HRB:20~100; HRC:20~70 |
||
| Пределы допускаемой погрешности по Роквеллу в ед. твердости, не более значения твердости эталонной меры 2-го разряда: |
83+3 алм. конус: + 1,5 90+10 шарик 1,588: + 2,0 65+5 алм. конус: + 1,5 |
||
| Пределы допускаемой погрешности по Бринеллю в %, не более значения твердости эталонной меры 2-го разряда |
200±50: ±3 400±50: ±3 600±50: ±3 |
||
| Общее увеличение | 40х измерительное | ||
| Точность измерения отпечатка | 2,5 мкм | ||
| Размеры образца, минимальная толщина стенки, максимальный диаметр (для ТПБР-187,5-ВЦА); Размер зева струбцины (для ТПБР-187,5-ВСА); Размеры образца, минимальная толщина стенки/ минимальный радиус кривизны (для ТПБР-187,5-ВМА) |
5, 450 мм |
модификация ТПБР-187,5-ВСА-50х50 - 50х50 мм; |
5/50 (180х60) мм |
| Габаритные размеры, (ДхШхВ) | 470х240х680 мм | модификация ТПБР-187,5-ВСА-50х50 - 280х160х390 мм модификация ТПБР-187,5-ВСА-100х50 - 510х177х375 мм модификация ТПБР-187,5-ВСА-200х100 - 470х200х710 мм |
390х210х480 мм |
| Вес прибора | 4,8 кг | модификация ТПБР-187,5-ВСА-50х50 - 1,2 кг модификация ТПБР-187,5-ВСА-100х50 - 1,6 кг модификация ТПБР-187,5-ВСА-200х100 - 4,0 кг |
4,9 кг |
Комплект поставки твердомера ТПБР-187,5:

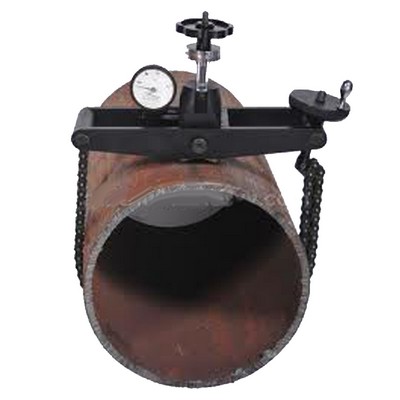

Твердомер ТПБР-187,5-ВЦА:
|
Наименование и условное обозначение |
Количество, шт |
|
Микроскоп измерительный 40х |
1 |
|
Алмазный индентор, конус с углом 120° при вершине |
1 |
|
Твердосплавный шаровой индентор, Ø1,588 мм |
1 |
|
Твердосплавный шаровой индентор, Ø2,5 мм |
1 |
|
Твердосплавный шаровой индентор, Ø5,0 мм |
1 |
|
Цепной захват |
1 |
|
Эталонная мера твердости 2-го разряда по Бринеллю |
1 |
|
Эталонная мера твердости 2-го разряда по Роквеллу |
1 |
|
Футляр |
1 |
|
Руководство по эксплуатации |
1 |

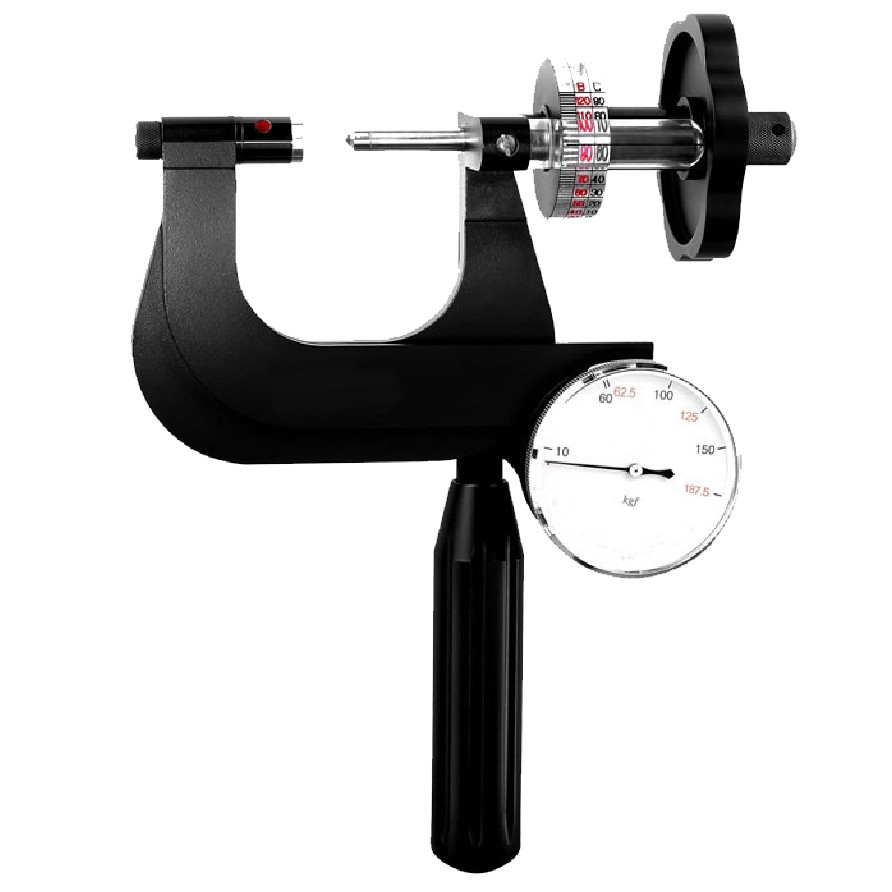

Твердомер ТПБР-187,5-ВСА:
|
Наименование и условное обозначение |
Количество, шт |
|
Микроскоп измерительный 40х |
1 |
|
Алмазный индентор, конус с углом 120° при вершине |
1 |
|
Твердосплавный шаровой индентор, Ø1,588 мм |
1 |
|
Твердосплавный шаровой индентор, Ø2,5 мм |
1 |
|
Твердосплавный шаровой индентор, Ø5,0 мм |
1 |
|
Стол плоский |
1 |
|
Стол V – образный |
1 |
|
Эталонная мера твердости 2-го разряда по Бринеллю |
1 |
|
Эталонная мера твердости 2-го разряда по Роквеллу |
1 |
|
Футляр |
1 |
|
Руководство по эксплуатации |
1 |

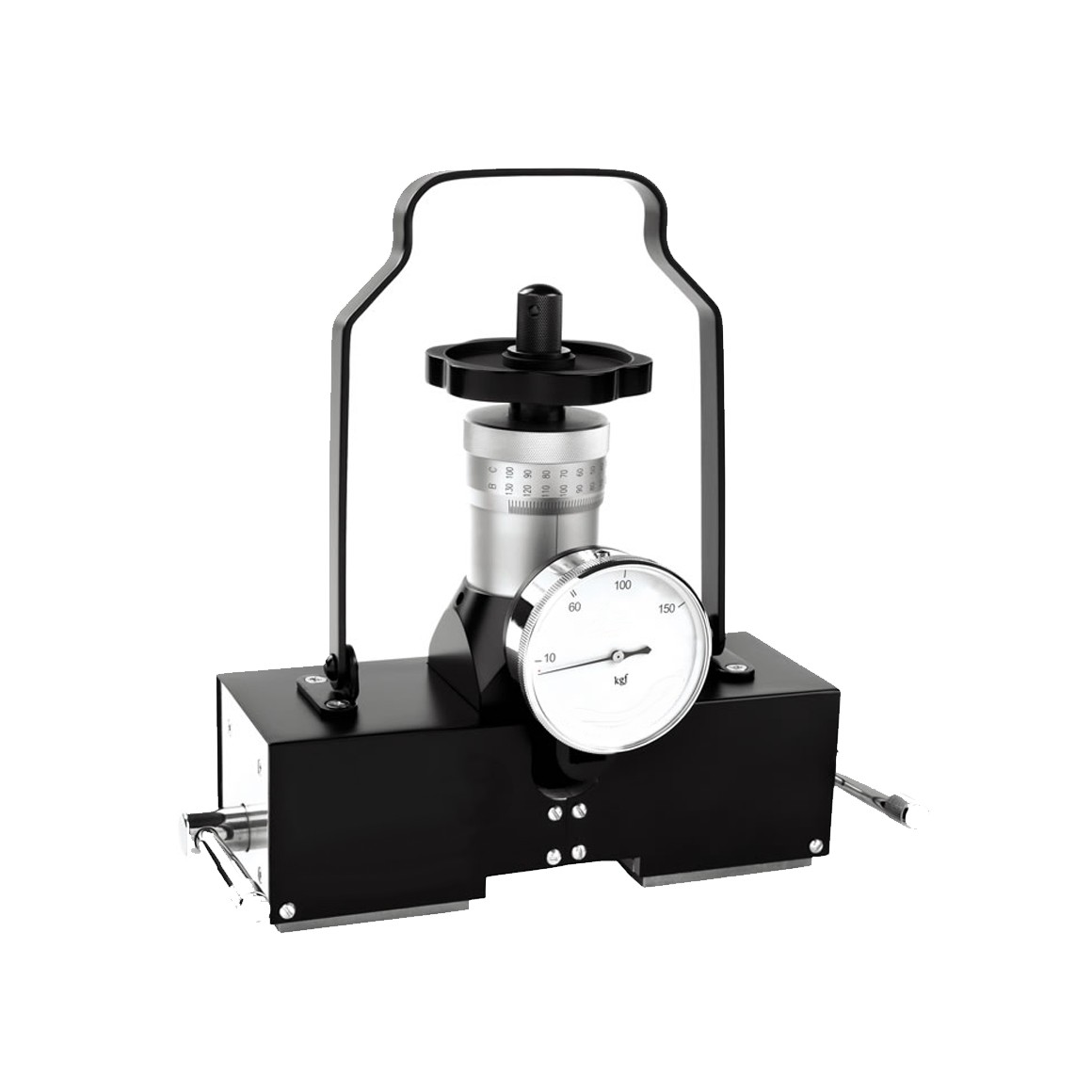

Твердомер ТПБР-187,5-ВМА:
|
Наименование и условное обозначение |
Количество, шт |
|
Микроскоп измерительный 40х |
1 |
|
Алмазный индентор, конус с углом 120° при вершине |
1 |
|
Твердосплавный шаровой индентор, Ø1,588 мм |
1 |
|
Твердосплавный шаровой индентор, Ø2,5 мм |
1 |
|
Твердосплавный шаровой индентор, Ø5,0 мм |
1 |
|
Плоские магнитные опоры |
4 |
|
Эталонная мера твердости 2-го разряда по Бринеллю |
1 |
|
Эталонная мера твердости 2-го разряда по Роквеллу |
1 |
|
Футляр |
1 |
|
Руководство по эксплуатации |
1 |
|
