Ультразвуковой толщиномер CT-Gage
Тип оборудования: Толщиномер
Производитель: Sonatest Ltd, Великобритания
Серия толщиномеров: CT-Gage
Модели толщиномеров: CT-Gage, CT-Gage DL, CT-Gage DL+
Описание: Толщиномер ультразвуковой для измерения толщины металла с возможностью измерения через покрытие (опция)
Гарантия на ультразвуковой толщиномер CT-Gage: 5 лет.
Серия ультразвуковых толщиномеров Sonatest CT-Gage, предназначенных для измерения толщины основного материала и покрытия, представлена тремя моделями:
- Толщиномер CT-Gage - измерение толщины основного материала и покрытия (B-скан);
- Толщиномер CT-Gage DL - дополнительная функция сохранения результатов измерений;
- Толщиномер CT-Gage DL + - дополнительная функция отображения А-скана и режим дефектоскопии наклонными преобразователями.
Сдвоенный генератор импульсов, которым оснащены приборы CT-Gage, позволяет измерять толщину металла и покрытий в тех случаях, когда получение второго эхо сигнала не представляется возможным. Поэтому толщиномеры CT-Gage незаменимы во многих случаях, когда другие приборы, работающие в режиме Эхо-Эхо, не могут дать результата.
Технические характеристики толщиномера CT-Gage
Генератор
- Сдвоенный генератор прямоугольных импульсов (с изменяемой длительностью для DL+)
Приемник
- Сдвоенный приемник с ручной или автоматической регулировка усиления (диапазоном 110 дБ),
- Частота дискретизации: 100 МГц с 8-битным АЦП сверхмалой мощности
Диапазон по скорости
- 1250 м/с - 13995 м/с
- Калибровка по 1 или 2 точкам или выбор скорости из БД по материалам.
Режимы и диапазоны измерений
- Зондирующий - Эхо (0.63-500мм);
- Зондирующий - Эхо через покрытие (0.63-500мм);
- Зондирующий - Эхо с температурной компенсацией (0.63-500мм);
- Эхо - Эхо (2.54-102мм);
- Измерение покрытий (0.013-2.54мм)
Разрешение
Дисплей
- Жидкокристаллический 1/8'' VGA (240 x 160 точек) с электролюминесцентной подсветкой.
- Зона обзора 62 х 45,7 мм.
- Индикация на дисплее:
- А-Scan (DL +): недетектированный радиосигнал или +/- полуволна с заливкой или без заливки зоны под кривой,
- В-Scan: временная развертка поперечного сечения объекта контроля. Скорость отображения 15 сек на всю ширину дисплея.
- Крупными цифрами: значение измерения.
- Индикатор стабильности результатов: отображается одновременно с В-разверткой или в режиме отображения крупными цифрами.
- Индикатор повторяемости
Блок памяти (толщиномеры CT-Gage DL и DL+)
- 210 000 значений измерений;
- 16 000 А-сканов (DL+)
Вывод данных (толщиномеры DL и DL+)
- Двунаправленный RS232. Последовательный порт.
- Windows-совместимое программное обеспечение.
С толщиномерами CT-Gage используются преобразователи:
- Раздельно-совмещенные контактные 1 - 10 МГц (в комплекте поставляется преобразователь 5 МГц, 1/4" c интегрированным кабелем 1,2 м)
Функции A-скана (толщиномер CT-Gage DL+)
- Два строба с регулируемыми стартом и порогом.
- Функция сигнализации. Верхний и нижний пороги. Звуковая и светодиодная сигнализация.
- Функция быстрого сканирования 32 изм/сек с отображением минимальной толщины и непрерывным обновлением дисплея.
- Функция поиска с автоматической подстройкой параметров развертки для отображения эхосигнала и точки измерений.
Питание толщиномеров
- 3 щелочных 1,5 V батареи или три NiCd 1,2 В аккумулятора типа АА.
- Среднее время работы от щелочных батарей - 150 часов. Индикация разряда батарей.
- Автовыключение через 5 мин. после последнего нажатия клавиши.
Физические характеристики ультразвуковых толщиномеров CT-Gage:
- Размер: 63,5 х 165 х 31,5 мм.
- Масса: 383 г с батареями.
- Прочный алюминиевый корпус, пылевлагозащищенная клавиатура.
- Рабочая температура: -10°... + 60° С

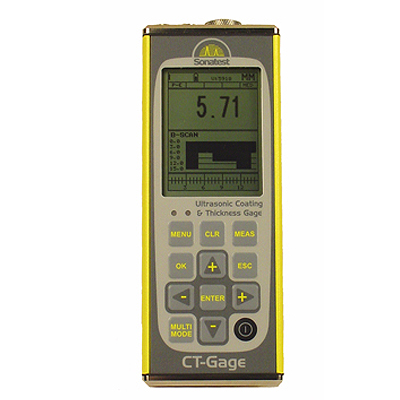

Толщиномер CT-Gage
