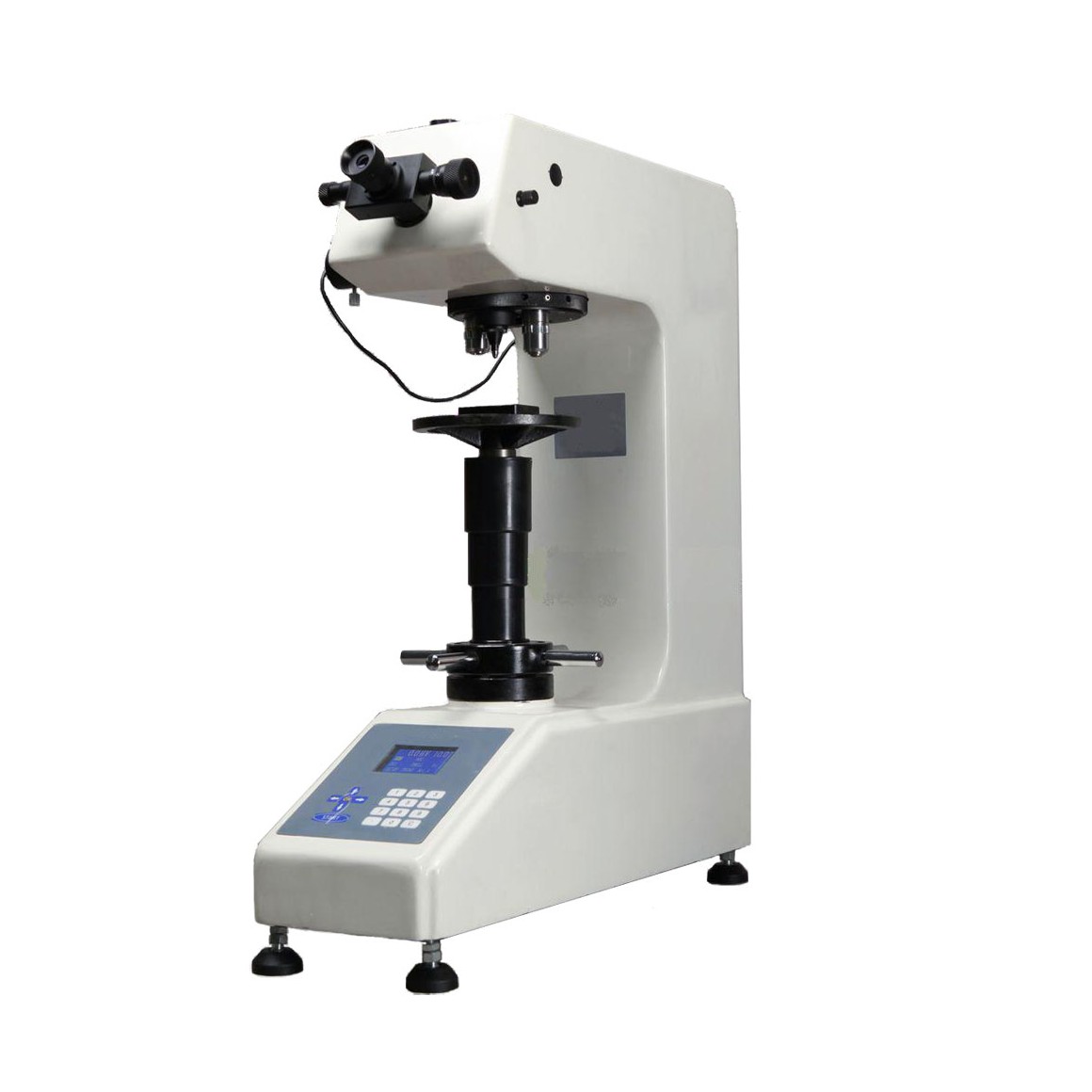

Назначение твердомера ИТВ-30-М:
Твердомер модификации ИТВ-30-М предназначен для определения твердости образцов черных и цветных металлов, литья и сплавов, мелких, тонких образцов или деталей после нанесения покрытия (азотирование, цементация, наплавка, закаленный слой), полудрагоценных и драгоценных камней, стекла и керамических материалов по методу Виккерса.
Особенности твердомера ИТВ-30-М:
Технические характеристики твердомера ИТВ-30-М:
| Модификация | ИТВ-30-М | |
| Шкалы твердости | HV1, HV3, HV5, HV10, HV20, HV30 | |
| Нагрузка | 1кгс (9,8Н); 3кгс (29,4Н); 5кгс (49Н); 10кгс (98Н); 20кгс (196Н); 30кгс (294Н) |
|
| Предел допускаемой относительной погрешности нагрузок | ±1,0 % | |
| Пределы допускаемой погрешности твердомера | ||
| Нагрузка, Н | Значение твердости эталонной меры твердости 2-го разряда, в единицах твердости | Пределы допускаемой относительной погрешности твердомера, % от числа твердости |
| 9,8 | 450 ± 75; 800 ± 50 | ± 3 |
| 19,6 | 450 ± 75; 800 ± 50 | ± 3 |
| 49÷490 | 450 ± 75; 800 ± 50 | ± 3 |
| Диапазон измерений твердости | 375÷2000 HV | |
| Общее увеличение | 100X (наблюдаемое), 200X (измерительные) (с возможностью расширения до 400Х) | |
| Точность измерения отпечатка | 0,5 мкм | |
| Источник освещения | Светодиодный источник холодного света (до 100000 часов) | |
| Максимальная высота образца | 220 мм | |
| Максимальное расстояние от центра индентора до стенки твердомера | 150 мм | |
| Габаритные размеры, (ДхШхВ) | 560х186х635 мм | |
| Источник питания | ~220В, 50Гц | |
| Вес прибора | 55 кг. | |
Комплект поставки твердомера ИТВ-30-М:
| Наименование и условное обозначение | Количество, шт |
| Твердомер ИТВ-30-М | 1 |
| Окулярный микрометр Omron 10х | 1 |
| Объектив 10х | 1 |
| Объектив 20х | 1 |
| Алмазный индентор НП по ГОСТ 9377-81 | 1 |
| Регулируемые по высоте ножки | 4 |
| Шнур питания | 1 |
| Стол большой плоский | 1 |
| Стол плоский | 1 |
| Стол V – образный | 1 |
| Эталонные меры твердости 2-го разряда | 2 |
| Руководство по эксплуатации | 1 |
|
