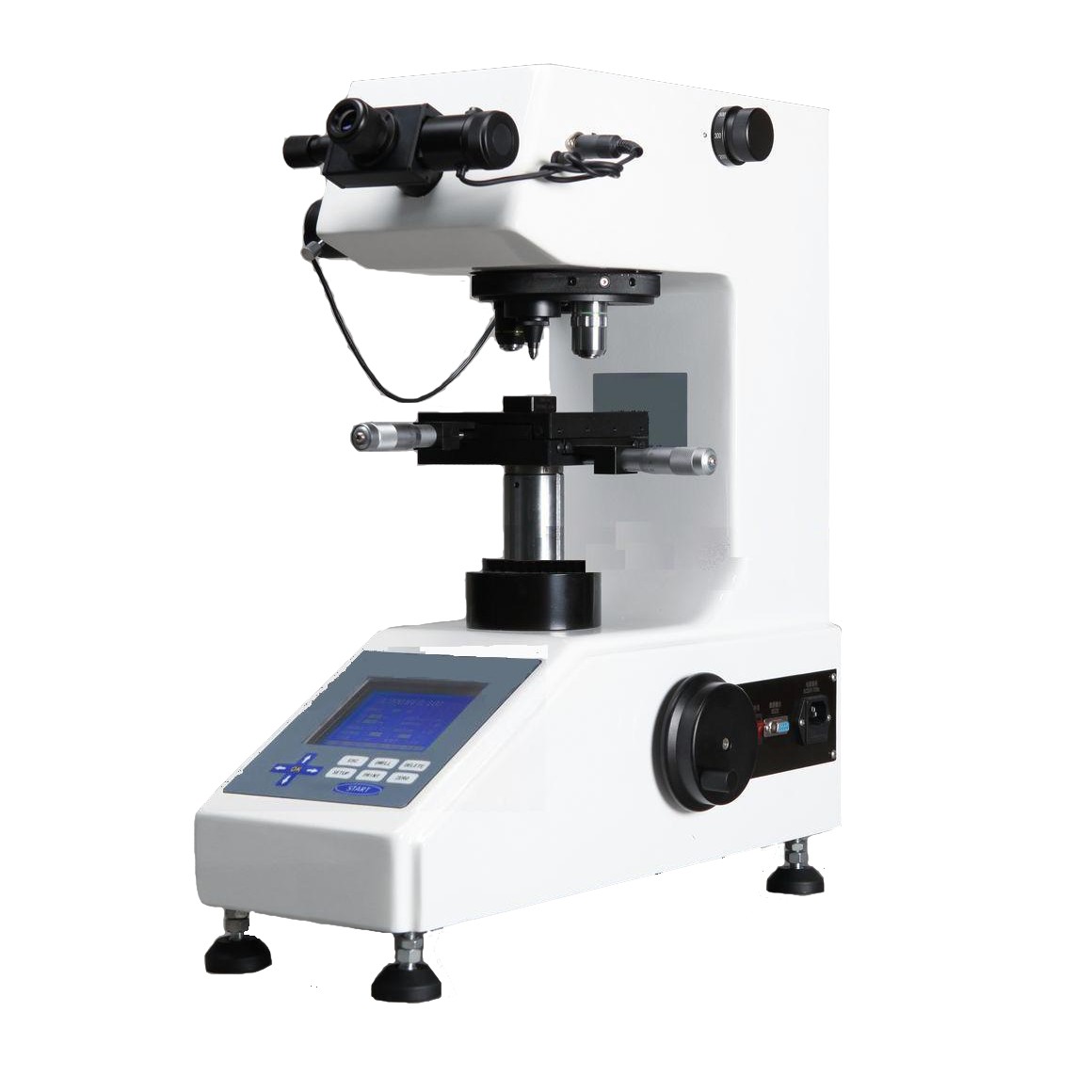

Назначение твердомера ИТВ-1-АМ
Твердомер модификации ИТВ-1-АМ предназначен для определения твердости образцов черных и цветных металлов, литья и сплавов, мелких, тонких образцов или деталей после нанесения покрытия (азотирование, цементация, наплавка, закаленный слой), полудрагоценных и драгоценных камней, стекла и керамических материалов по методу Микро-Виккерса.
Особенности твердомера ИТВ-1-АМ:
- эргономичный дизайн и каркас с большим запасом прочности;
- встроенная оптическая система измерения отпечатка с электронным микрометром;
- быстрый переход с индентора на объектив;
- автоматическое переключение револьверного устройства;
- автоматическое проведение испытания с заданной нагрузкой и временем выдержки;
- после введения размеров диаметра отпечатка автоматическое определение твердости с помощью микропроцессорного блока обработки и сбора данных испытания;
- наличие порта связи с внешними устройствами - RS-232;
- встроенный микропринтер для распечатки данных испытания;
- конструкция твердомера позволяет осуществлять испытания по методу Микро-Виккерса;
- возможность проведения испытания по Кноппу с нагрузкой 2 кгс (19,6Н).
Технические характеристики твердомера ИТВ-1-АМ:
| Модификация |
ИТВ-1-АМ |
| Шкалы твердости |
HV0,01; HV0,025; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV1; HV2 |
| Нагрузка |
0,01кгс (0,098Н), 0,025кгс (0,245Н), 0,050кгс (0,49Н), 0,1кгс (0,98Н), 0,2кгс (1,96Н), 0,3кгс (2,94Н), 0,5кгс (4,9Н), 1кгс (9,8Н) |
| Предел допускаемой относительной погрешности нагрузок |
±1,0 % |
| Пределы допускаемой погрешности твердомера |
| Нагрузка, Н |
Значение твердости эталонной меры твердости 2-го разряда, в единицах твердости |
Пределы допускаемой относительной погрешности твердомера, % от числа твердости |
| 9,8 |
450 ± 75; 800 ± 50 |
± 3 |
| Диапазон измерений твердости |
375÷2000 HV |
| Общее увеличение |
100X (наблюдаемое), 400X (измерительные) (с возможностью расширения до 600Х) |
| Точность измерения отпечатка |
0,25 мкм |
| Источник освещения |
Светодиодный источник холодного света (до 100000 часов) |
| Максимальная высота образца |
85 мм |
| Максимальное расстояние от центра индентора до стенки твердомера |
120 мм |
| Габаритные размеры, (ДхШхВ) |
490х185х515 мм |
| Источник питания |
~220В, 50Гц |
| Вес прибора |
45 кг. |
Комплект поставки твердомера ИТВ-1-АМ:
| Наименование и условное обозначение |
Количество, шт |
| Твердомер ИТВ-1-АМ |
1 |
| Окулярный электронный микрометр Omron 10х |
1 |
| Объектив 10х |
1 |
| Объектив 40х |
1 |
| Алмазный индентор НПМ по ГОСТ 9377-81 |
1 |
| Регулируемые по высоте ножки |
4 |
| Шнур питания |
1 |
| Стол коаксиальный |
1 |
| Встроенный микропринтер |
1 |
| Эталонные меры твердости 2-го разряда |
2 |
| Руководство по эксплуатации |
1 |
