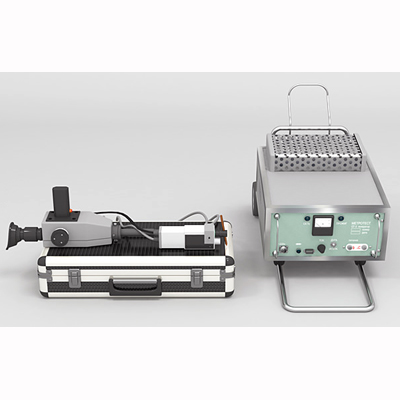

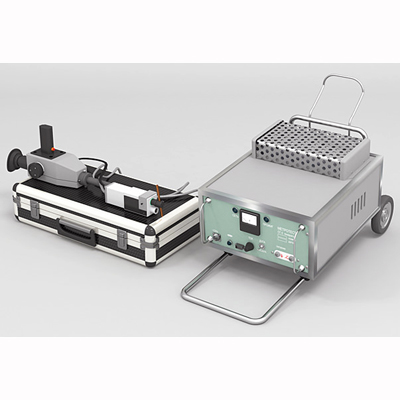

Главной особенностью данного прибора для спектрального анализа, является оптико-волоконный провод, на который крепится блок прожига. Благодаря этому стилоскопирование можно проводить, к примеру: у основания полового шва, между трубчатыми электронагревателями, внутри замкнутых и цилиндрических объектов и т.п.
Стилоскоп СЛП-6 предназначен для работы в труднодоступных местах и имеет свою специфику при повседневном использовании. Во время работы лаборант спектрального анализа одной рукой должен удерживать держатель с контактной планкой, а другой рукой удерживать оптический блок за ручку, поэтому область для анализа необходимо выбрать заранее, либо воспользоваться помощью коллеги, для смещения области спектра во время работы.
Несмотря на нюансы, стилоскоп способен решать сложные задачи анализа в труднодоступных местах. К примеру, сварочных швов с внутренним углом, напольных сочленений, объектов с ячеистой или сотовой структурой, элементов с ограниченным доступом и т.п. За счет эндоскопического канала и малой контактной площадки, оператор сможет адаптировать прибор для анализа практически любого узла со сложной геометрией. Специально для стилоскопа СЛП-6 возможна поставка катушки сетевого провода, длиной до 50 метров, чтобы обеспечить работу специалиста на площади с малым или удаленным количеством точек доступа к электрической сети.
Для качественной работы с прибором необходима контактная площадка размерами не менее 40х20 мм, причем блок прожига можно использовать как в горизонтальном, вертикальном так и в перевернутом положении. Для удобства пользования силовые провода увеличены. Длина оптико-волоконного провода составляет 1,3 м. Прибор комплектуется только стержневыми электродами диаметром 6мм.
| Диапазон спектра | 320-740 нм | |
| Увеличение зрительной трубы (расчетное) | 11,2х | |
| Угол расхождения крайних лучей | 10°56' | |
| Фокусное расстояние: | ||
| объектива | 304,6 мм | |
| окуляра | 28,8 мм | |
| Режим работы источника питания | дуга / искра | |
| Минимальный размер контактной площадки | 40х20 мм | |
| Габаритные размеры оптического блока, (ДхШхВ) | 370х260х130 мм | |
| Размер блока прожига (держателя), (ДхШхВ) | 150х40х60 мм | |
| Длина оптико-волоконного провода | 1,3 м | |
| Вес оптического блока, не более | 2 кг | |
| Габаритные размеры генератора, (ДхШхВ) | 410х230х360 мм | |
| Вес генератора, не более | 20 кг | |
| Электропитание | 220 В, 50 Гц | |
| Ток нагрузки | 3 – 8 А | |
| Потребляемая мощность | 1,8 кВт | |
Комплект поставки (стандартный):
|
