Стенды испытательные лабораторные СИЛа-Г предназначены для испытания образцов материалов и изделий с наибольшей предельной нагрузкой от 5кН до 500кН.
Стенды СИЛа-Г применяются для проведения механических испытаний образцов материалов и изделий в режиме растяжения, сжатия и изгиба.

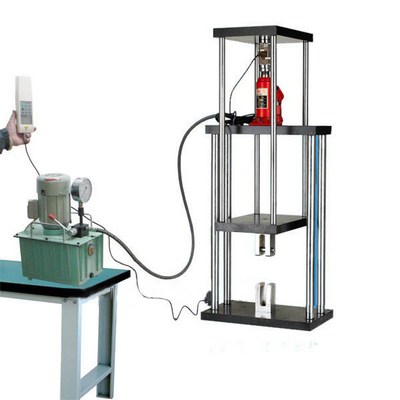

Нагружающая рама выполнена в виде двух четырехколонных силовых модуля расположенных перпендикулярно друг другу и помещенных один в другой. В верхнюю зону устанавливается гидравлический домкрат или гидравлический поршень и силоизмерительный датчик сжатия от динамометра ДО. В средней зоне проводятся испытания на сжатие или изгиб. В нижней зоне проводятся испытания на растяжение. Нагружение осуществляется за счет перемещения верхнего силового модуля, выдвижения штока гидравлического домкрата или поршня.
Усилие нагружения контролируется по показаниям образцового динамометра ДО.
На стендах СИЛа-Г могут проводиться испытания в соответствие с методиками по ГОСТ 10006-80, 10180-90, 12004-90, 12801-98, 14019-2003, 1497-84, 24409-80 и др.
| Модель | СИЛа-Г-5 | СИЛа-Г-50 | СИЛа-Г-100 | СИЛа-Г-200 | СИЛа-Г-500 |
| Наибольшая предельная нагрузка, кН | 5 | 50 | 100 | 200 | 500 |
| Определяемая нагрузка, %, от наибольшей | 2-100 | ||||
| Номинальная цена деления единицы наименьшего разряда силоизмерителя, кН |
0,001 | 0,1 | 0,1 | 0,1 | 0,1 |
| Предел допускаемой погрешности измерения нагрузки при прямом ходе, % |
±1(±0,5) | ||||
| Высота рабочего пространства, не менее, мм: - верхняя зона - нижняя зона |
150* 185* |
240* 120* |
280* 130* |
245* 165* |
290* 150* |
| Полный рабочий ход гидравлического поршня, мм | 90 | 125 | 125 | 145 | 160 |
| Ширина рабочего пространства между колоннами, не менее, мм |
160* | 190* | 250 | 250 | 290 |
| Габаритные размеры (ДхШхВ), не более, мм | 190х140х880 | 230х180х1000 | 300х300х1190 | 300х300х1220 | 350х350х1410 |
| Масса, не более, кг | 60 | 70 | 120 | 125 | 220 |
|
