Назначение:

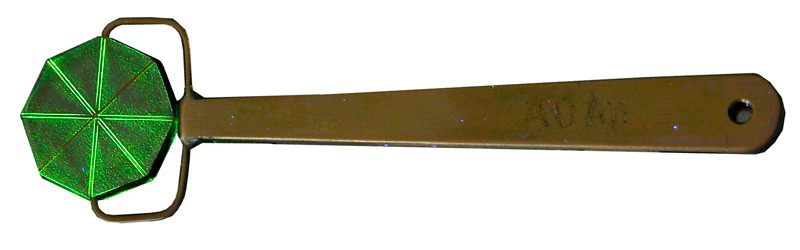

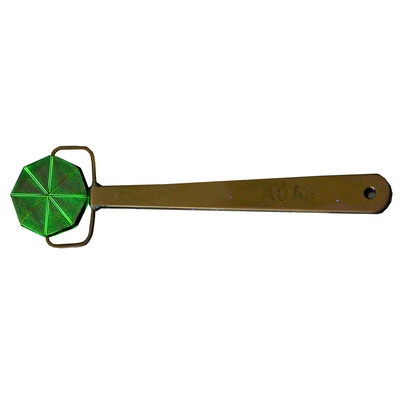

Тест образец D 250 (ASME-V) представляет собой восьмиугольный образец толщиной 3 мм, разделенный на 8 сегментов из мягкой стали. Шлицы между сегментами заполнены твердым припоем и имеют толщину максимум 0,79 мм. Одна сторона образца плакирована медью.

При помещении образца на намагниченный объект часть силовых линий магнитного поля проходит через сегменты из мягкой стали. При достаточном намагничивании над шлицами образуются магнитные потоки рассеяния.

После орошения магнитопорошковой суспензией на поверхности образца образуется индикация в виде одной или нескольких расположенных под углом 45° друг  к другу линий.

Для определения направления намагничивания образец медленно поворачивают вокруг его вертикальной оси, пока индикация над одним из шлицев не станет наиболее четкой. Полученная индикация перпендикулярна направлению магнитного поля.

Индикатор магнитного поля D 250 изготовлен в соответствии со следующими спецификациями:

• MIL-STD-271 E, § 4.3.2.5.5, п. 8
• NAVSHIPS 250-1500-1, § 12.4.1.5, п. 12 – 17
• ASME, сeкция V, Art. 25, SA-275, п.8

Технические характеристики:

• Диаметр образца: 27 мм
• Высота образца: 4 мм
• Длина держателя: 100 мм
• Вeс: 42 гр.
