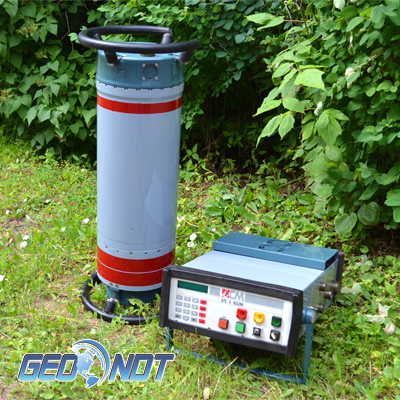

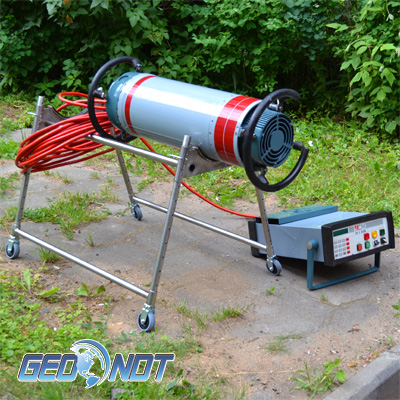

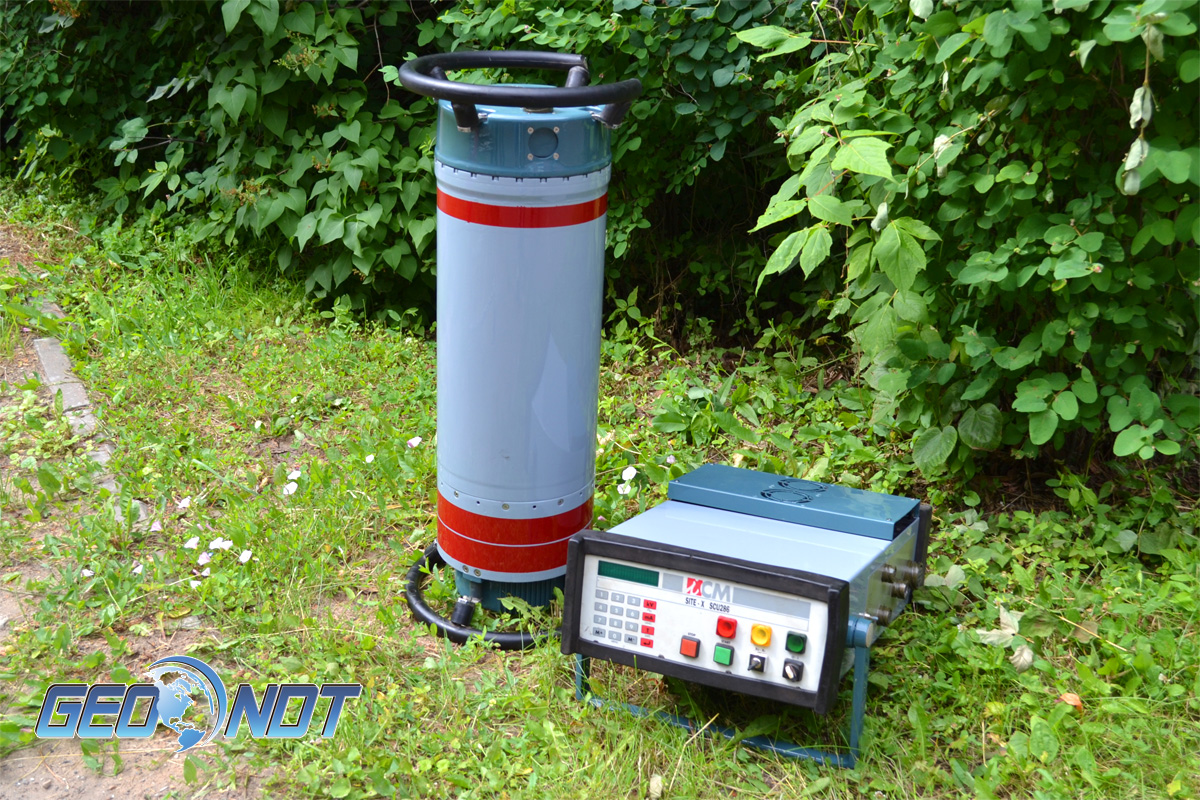

Основные характеристики рентгеновской трубки

Ед. измерен

C3005

Выходное напряжение

кВ

90 до 300

Шаг выбора напряжения

кВ

1

Ток трубки

мА

1 до 5

Шаг выбора тока трубки

мА

0.1

Тип действия

-

Панорамный

Max. полезный угол рентген. луча

(°)

360 x (2x20)

Размеры оптического фокуса

мм

Ø5 x 0.8

Фильтрация

мм

2.5 (Al) + 0.4 (Ni)

Магазин внутр. диафрагм с крышкой

-

нет

Рабочий цикл при температуре окружающей среды 40 °С

%

100

Рабочая температура

°С

-25 до +70

Температура хранения

°С

-40 до +80

Давление изоляции SF6 при 20 °С

кг/см²

5.0

Напряжение питания охлаждающего вентилятора

VDC

24

Атмосферостойкий уровень

IP65

Проникание в сталь при max. мощности
(FFD = 700 мм / пленка D7 pb/ D=1,5 / T = 20 мин)

мм Fe

62

Защитные кольца

-

да

Max. утечка на 1 м согласно стандарту DIN при 250 кВ

мкЗв/час

10

Схема измерений высокого напряжения микроконтроллера (кВ и мА)

-

да

Габаритные размеры

мм

Ø346 x 831

Общий вес без защитных колец

кг

29

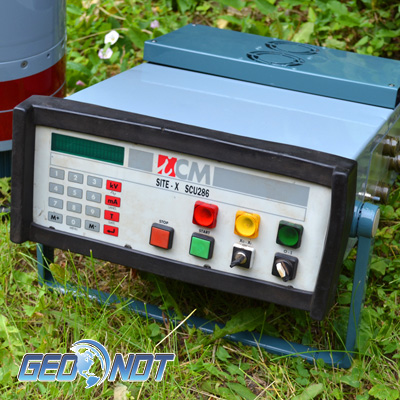

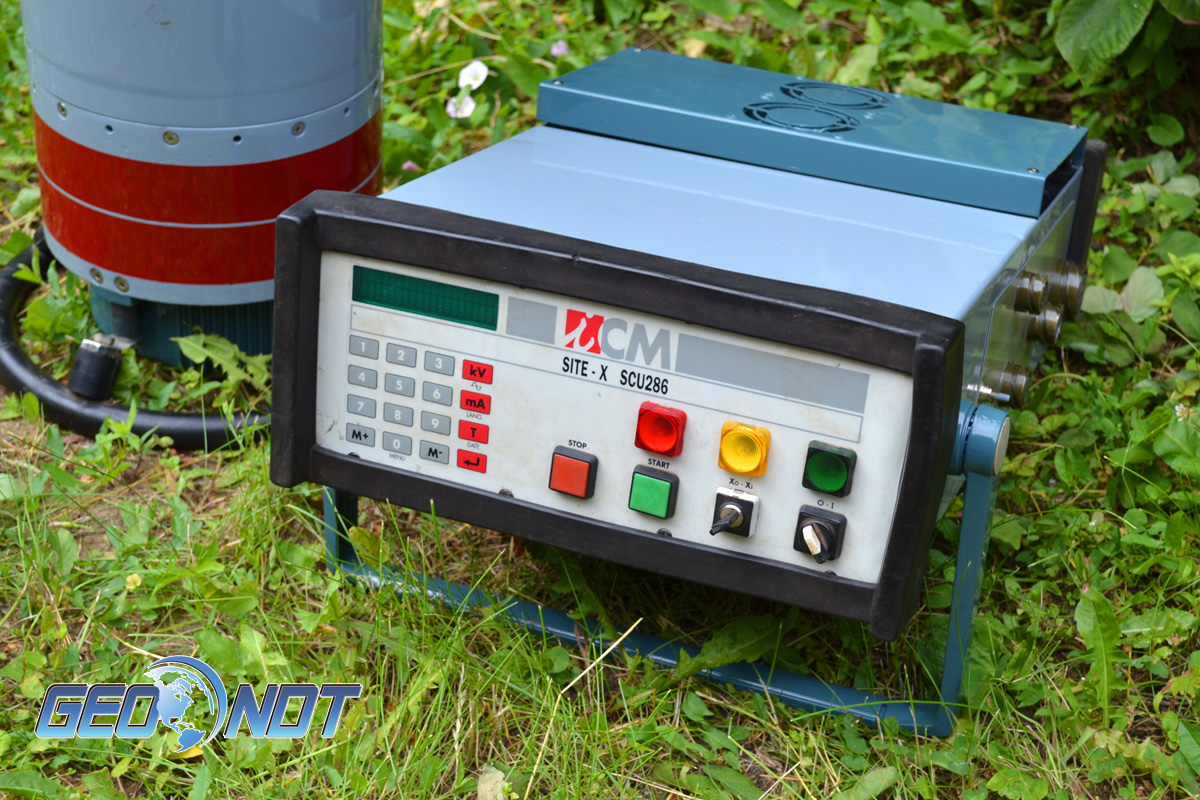

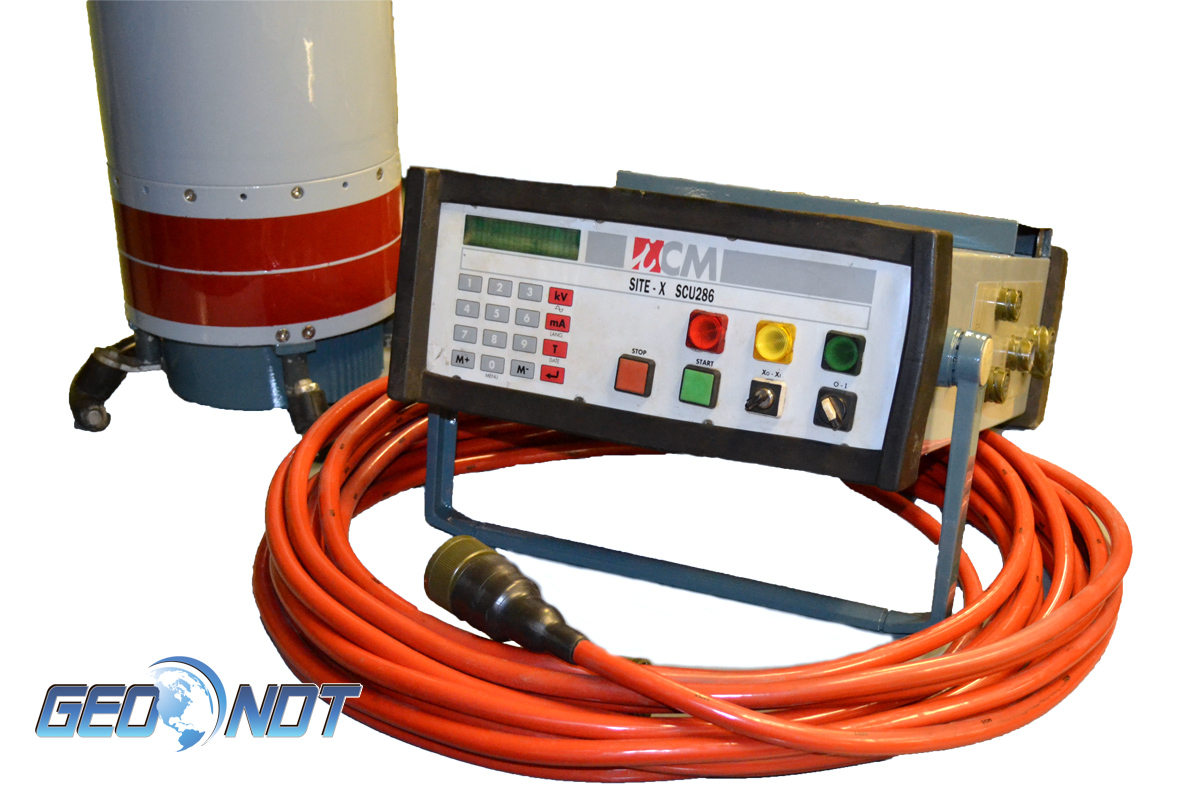

Основные характеристики блока управления

ЕД. ИЗМЕР.

SCU 286

ПК процессор/операционная система

-

INTEL 80486-40МГц/DOS6

RAM/FLASH память

-

4048 кб – 720 кб

Соединители для графической карты, клавиатуры,
жесткого диска, дисковода

-

да

Поддержка программного обеспечения

-

2 уровня

Тип источника питания

Выбор

сеть или генераторная установка

Подаваемое напряжение и частота

В(пер. ток)

/ Гц

от 198 до 264 / от 45 до 66 (автомат)

Max.ток (300кВ/6мА–SITE-X D3006)

А

12при 220В (пер. ток) (2600ВА)

Мин. коэффициент мощности

-

>0.7

Погрешность измерений кВ, мА

%

да/+0.5 / -0.5

Отображение измерений и установок

-

да

кВ, мА шаги установки и время экспонирования

кВ/мА/с

1/0.1/1

Диапазон таймера

мин/с

от 1сек до 99мин 59сек

Точность регулируемого напряжения сети

%

±0.2

Измерения и отображение напряжения сети и частоты

В / Гц

В^RMS, В^PEAK, частота

Вакуумный люминесцентный дисплей

линия´знак

2´20 с антиотражающим экраном

Буквенно-цифровая клавиатура со звуком

кнопки

16

Сигнальные индикаторы

-

3

Главный поворотный переключатель и секретный
блокировочный переключатель

-

да

Нажимные кнопки “START” ,”STOP”

-

да

Выбор даты, временного пояса, языка

-

да

3-уровневые коды доступа

-

да

Время автоматического подогрева и функция
выбора значения напряжения кВ

-

да

Емкость памяти стандартных экспонирований

-

5000(расширениеÞ20000)

Параметры экспонирования, сохраняемые в памяти

-

кВ, мА, время, пленка, база данных с двумерным файлом,
толщина, плотность пленки, материалы)

Поиск стандартных экспонирований по выбору критерия

-

да / (Þ7 критерий)

Емкость памяти проведенных экспонирований

-

5000(расширениеÞ20000)

Печать, перенос между базой данных SCU286

-

да / РC232 последовательный интерфейс

Общий вес

кг

14

Рабочая температура

°С

от –25 до +55

Температуры хранения

°С

от –40 до +80

Атмосферостойкий уровень

-

IP65

Держатель, опора, резиновый амортизатор

-

да
