Назначение прибора

Твердомер 0731М предназначен для измерения поверхностной твердости сухих форм и стержней на формовочных и стержневых участках, в службе ОТК литейных цехов, в экспресс-лабораториях, цеховых и заводских лабораториях формовочных материалов и в исследовательских организациях.

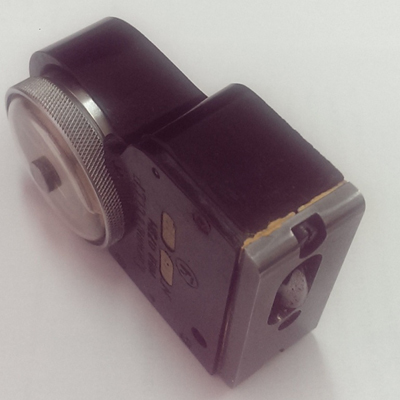

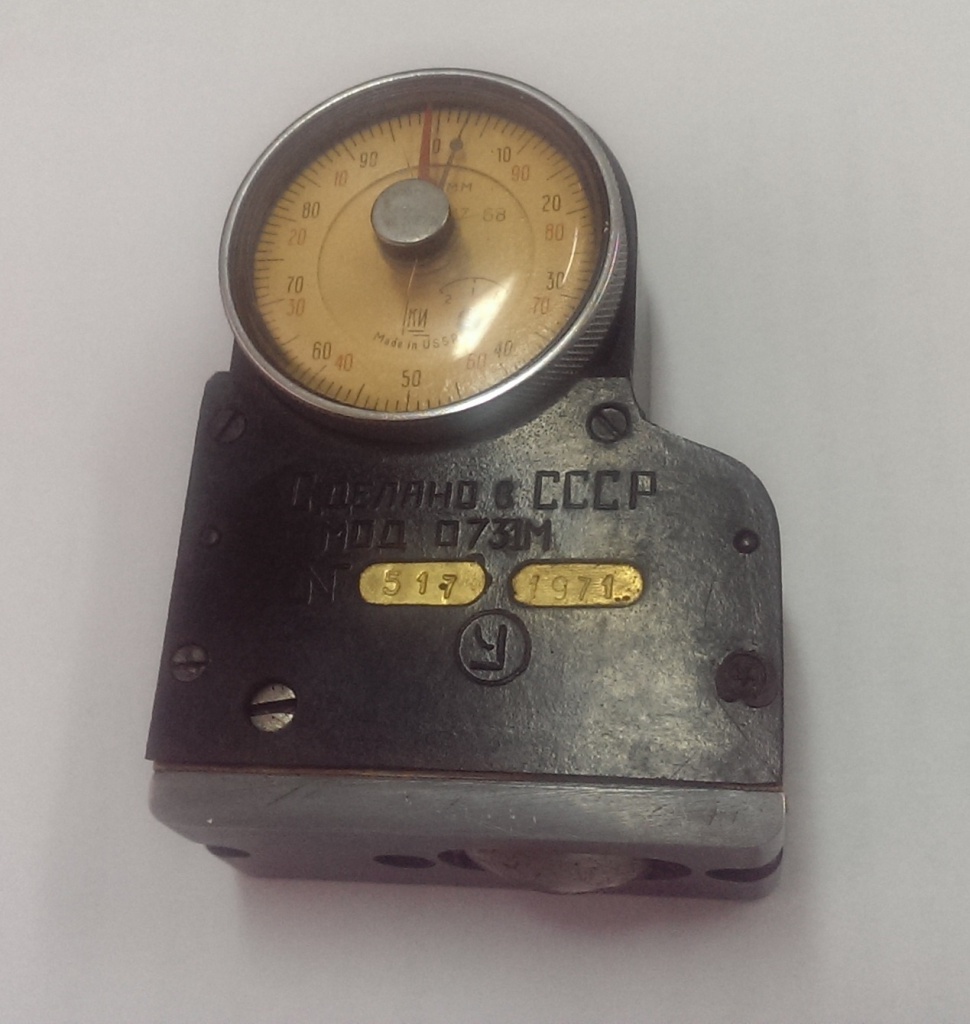

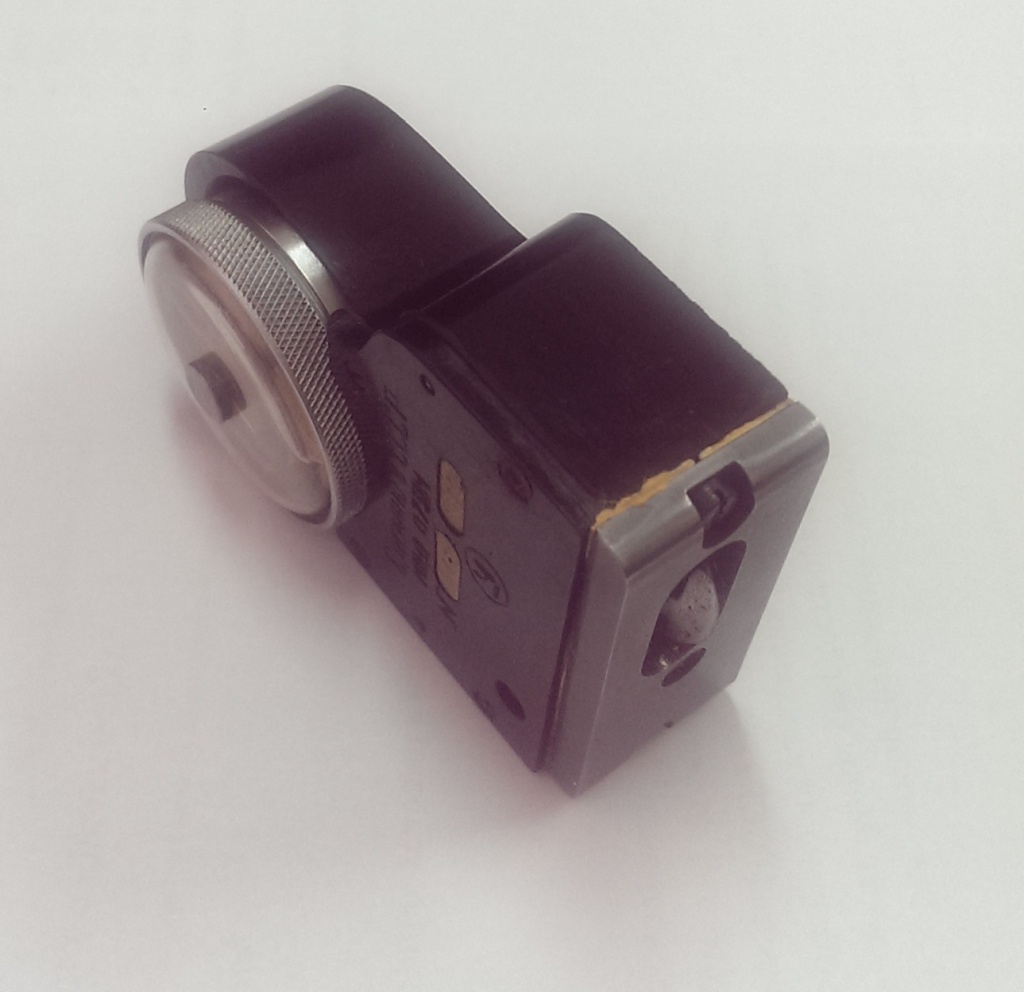

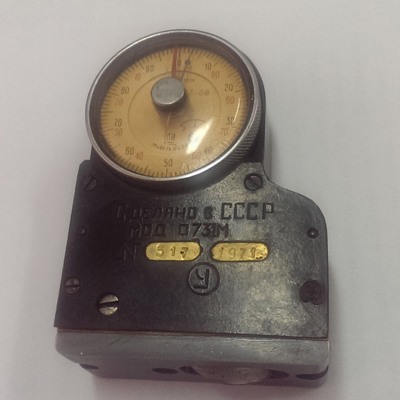

Твердомер для сухих форм и стержней модели 0731М состоит из корпуса, индентора, пружинного механизма, основания и индикатора.

Индентор твердомера приводят в соприкосновение с исследуемой поверхностью формы, стержня, образца и прижимают твердомер пока его опорная поверхность полностью не соприкоснётся с исследуемой поверхностью. При этом индентор, преодолевая усилие пружины, перемещается внутрь корпуса, на величину, определяемую твердостью исследуемой поверхности. Перемещение индентора рычагом передается штоку индикатора, что вызывает поворот стрелки, которая фиксируется в положении, соответствующем твердости исследуемой поверхности.

Принцип действия твердомера основан на нарастании усилия на испытываемый образец индентором и фиксации максимального усилия на индикаторе.

Оценка твёрдости производится по сопротивлению при погружении в образец ножевого наконечника (индентора) на глубину 0...2,5 мм под нагрузкой 1,1...2,0 кгс (10,8... 19,6 Н). В качестве образца используется стандартный образец – «восьмерка». Испытанию подвергается поверхность образца, обращенная при его изготовлении к нижней подставке ящика. При проведении испытаний твердомер устанавливают опорной поверхностью на образец таким образом, чтобы нож находился слева от края образца. Затем твердомер равномерно перемещают слева направо вдоль образца, плотно прижимая его к поверхности образца. Красная стрелка-фиксатор предназначена для фиксации максимального значений показаний твердомера.

Оптимальная величина твёрдости литьевых форм, ед.

Для сухих форм уплотнение увеличивают на 10—15 ед., так как при сушке плотность смеси уменьшается за счёт выгорания органических добавок и удаления влаги.

Рекомендуемые значения твердости приведены в табл.:

*Примечание. Уплотнение сырой формы при измерении твердости в единицах шкалы прибора 071 считается очень слабым при 20 ед., слабым — 50 ед., средним — 60 ед., плотным — 80 ед., очень плотным — не менее 90 ед.

Плотность формовочной смеси по твердомеру

*Необходимая плотность формовочной смеси определяется разновидностью формы (сырая, сухая, подсушенная). Плотность подсушенных форм должна быть примерно на 25% больше, чем плотность сырых форм. Это объясняется тем, что в сухих формах изготовляют, как правило, крупные отливки ответственного назначения. При этом на стенки полости формы действует высокое давление со стороны расплава. Увеличенная плотность смеси должна обеспечить получение качественных крупных отливок.

Технические характеристики:

Комплект поставки:

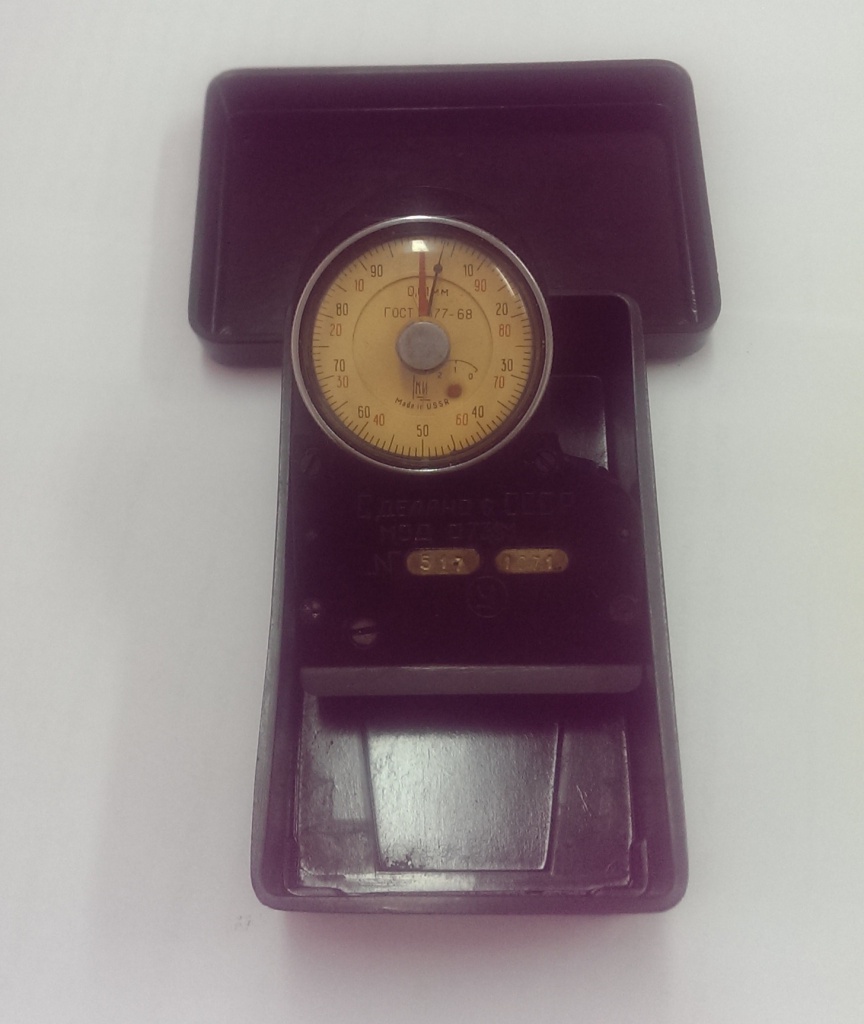

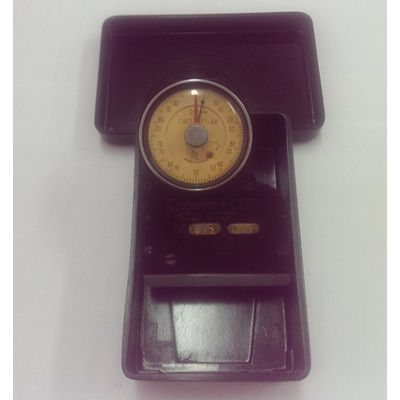

• Твердомер
• пластиковый футляр
