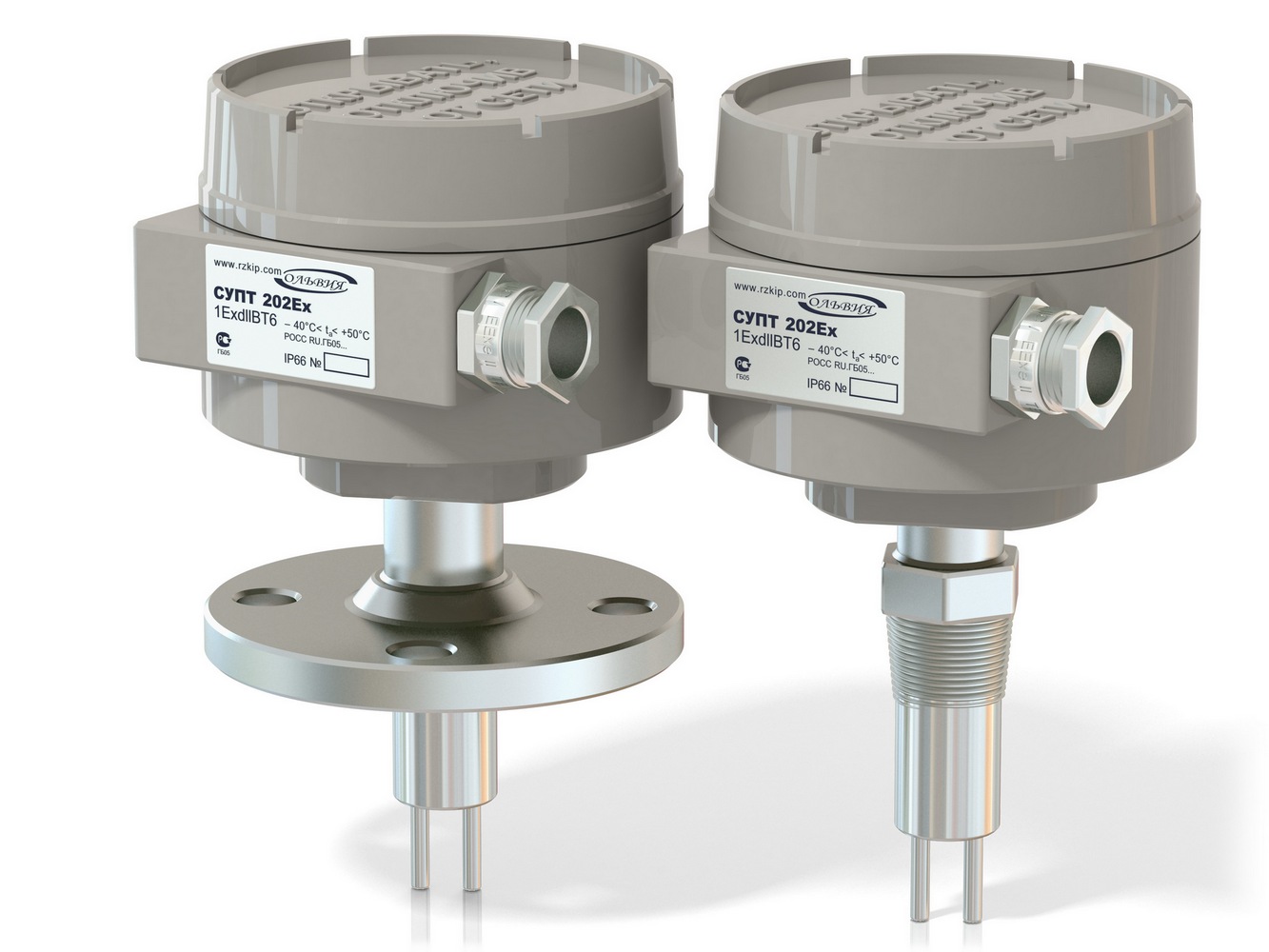

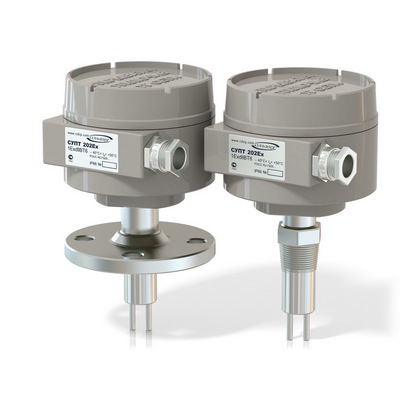

СУПТ202Ex – это простой и универсальный сигнализатор уровня, расхода, потока, границы раздела газообразных и жидких сред.
Работа прибора основана на обнаружении изменений характеристик теплопереноса среды.
СУПТ не имеет движущихся частей, прост в установке и настройке, почти не требует обслуживания и надежно работает в системах с самыми высокими требованиями.
Контроль уровня, раздела фаз
Применим для обнаружения уровня любой жидкости:
- с высокой вязкостью
- с высоким содержанием твердых частиц
- аэрированной
- содержащей пену
- не зависит от диэлектрической проницаемости, плотности, вязкости
Пример:
Контроль расхода, потока, скорости
- Обнаружение потока жидкости или газа
- Сигнализация отклонения расхода от нормы
- Контроль малых расходов
Пример:
Сигнализатор потока, уровня (раздела фаз) СУПТ предназначен для автоматизации технологических процессов в различных производственных установках, таких как емкости, резервуары, цистерны, трубопроводы, каналы, дымоходы, вентиляционные системы и т.п., связанных с приёмом, хранением, перемещением и расходом жидкостей и газов, в том числе взрывоопасных.
Выполняет следующие функции:
Принцип действия прибора основан на контроле разности температур двух терморезисторов, погруженных в контролируемую среду. Один из терморезисторов (активный) подогревается стабильным электрическим током и его температура всегда выше температуры контролируемой среды на величину, зависящую от плотности среды или скорости ее движения. В тоже время температура другого (пассивного) терморезистора всегда устанавливается равной температуре контролируемой среды.
Применение СУПТ 202Ех — системы защиты насосов от сухого пуска, системы охлаждения компрессоров, турбин и теплообменников, воздуховоды вентиляционных систем, дымоходы, трубопроводы для транспортирования жидкостей и газов, емкости и резервуары, отстойники и сепараторы, устройства ограничения налива цистерн.
Рабочие параметры контролируемых сред: | ||
давление | 16МПа | |
температура | -50...+150°С | |
диапазон скоростей потока для жидких сред | 0,003...1,5 м/с | |
диапазон скоростей потока для газообразных сред | 0,3...150 м/с | |
Нагрузка на контакты выходных реле при размыкании: | ||
напряжение, не более | 250 В | |
ток, не более | 1 А | |
мощность, не более | 100 В·А | |
Точностные характеристики: | ||
пределы допускаемой основной абсолютной погрешности точки переключения при контроле уровня |
± 2,5 мм | |
пределы допускаемой основной приведенной погрешности точки переключения при контроле скорости потока |
± 4 % | |
Время установления выходных сигналов, не более: | ||
после подачи электрического питания | 60с | |
после контакта чувствительного элемента с контролируемой средой | 0,5...5с | |
Регулируемая задержка срабатывания выходных реле | ||
- в диапазоне 1 | 0...60с | |
- в диапазоне 2 | 0...60 мин | |
Номинальное напряжение сети питания переменного, постоянного тока | 24 В; 220 В | |
Пределы допускаемых отклонений напряжения питания | 187...242 В | |
Потребляемая от сети мощность, не более | 5 В·А | |
Степень защиты оболочек от прикосновения и проникновения пыли и воды: | IP66 | |
Климатические условия эксплуатации: | ||
температура окружающего воздуха: | -40...+50°С | |
относительная влажность воздуха (при 35 °С), не более: | 95% | |
Вибрационные нагрузки при эксплуатации (по требованию потребителя): | ||
диапазон частот | 5...80 Гц | |
амплитуда ускорения | 9,8 (1) м/с2 (g) | |
Маркировка взрывозащиты: | 1ЕхdIIBT5 | |
* соответствует длине линии 1000 м при сечении медной жилы 1,5 мм2 | ||
соответствует общим требованиям к взрывозащищенному электрооборудованию | ГОСТ Р 51330.0-99 | |
соответствует дополнительным требованиям к искробезопасной электрической цепи взрывозащищенного электрооборудования |
ГОСТ Р 51330.1-99 | |
соответствует характеристикам точности | ГОСТ 23222-88 | |

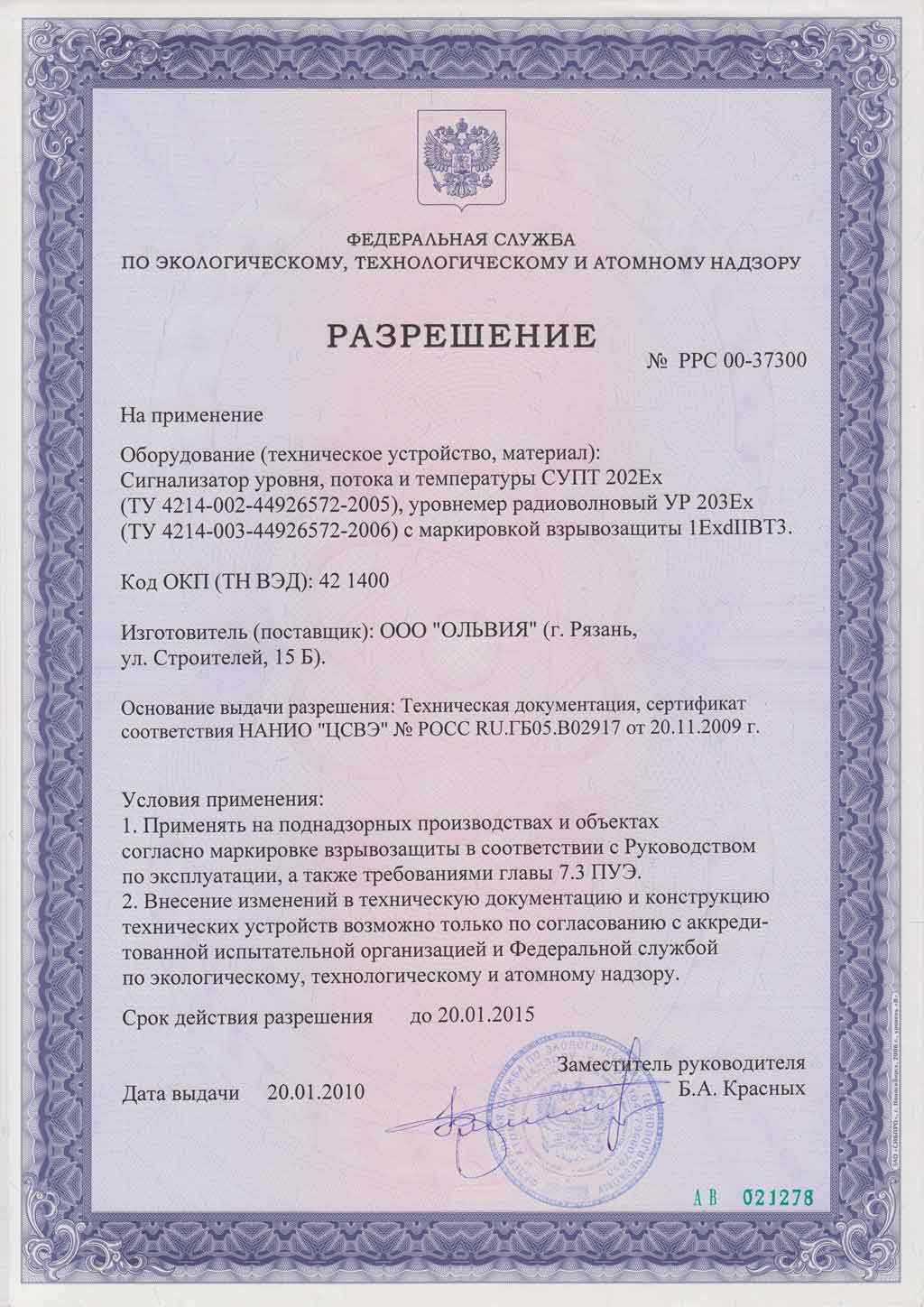

Разрешение на применение ФС по экологическому, технологическому и атомному надзору: |
№ РРС 00-37300 | |
Технические условия: | ТУ4218-001-44926572-2005 | |

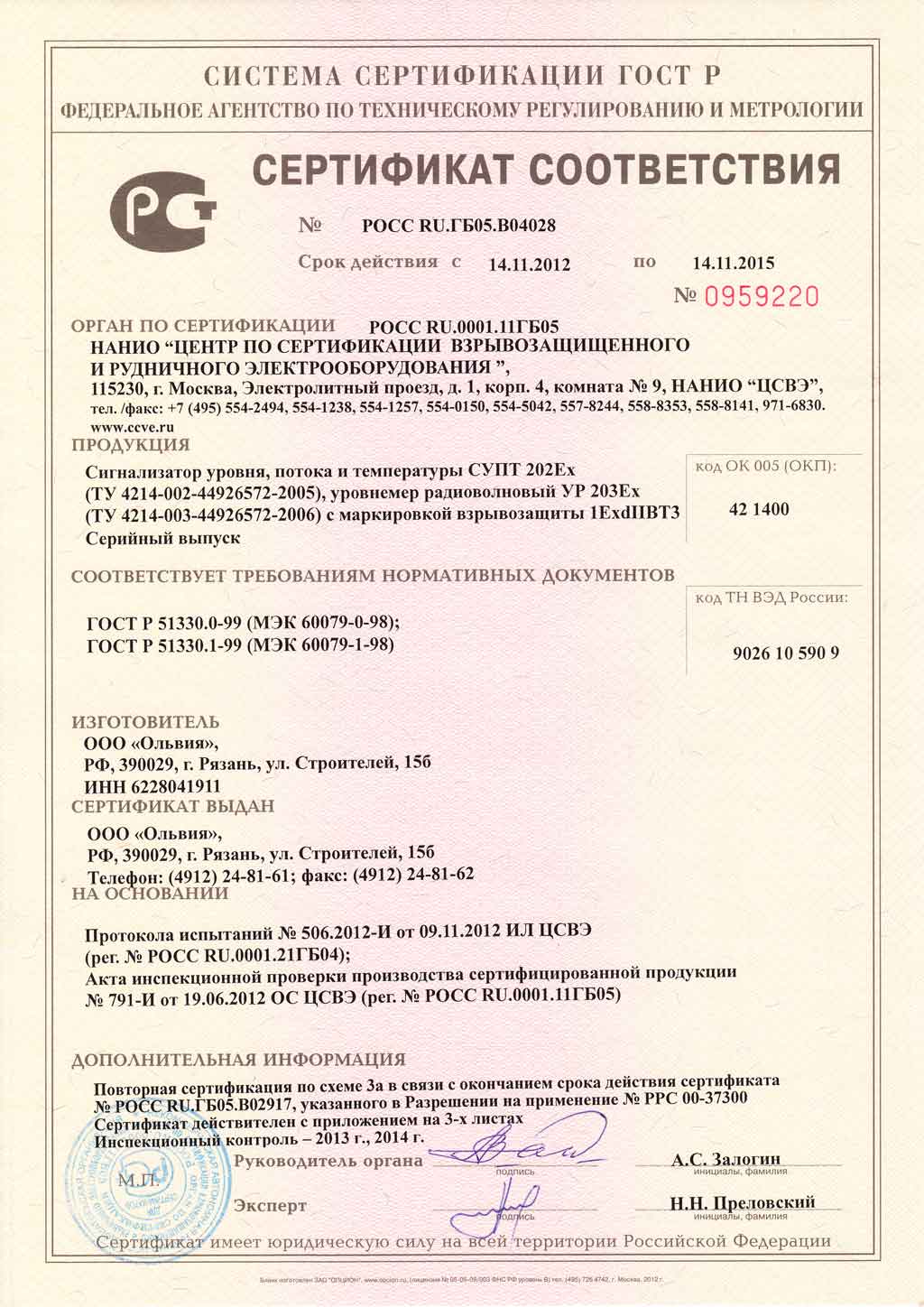

Сертификат соответствия: | РОСС RU.ГБ05.В04028 |
Структура обозначения типа сигнализатора.
СУПТ 202Ех – YYY – ZZZ, где
ZZZ - длина погружаемой части датчика (сенсора) в мм | |
YYY -присоединительные размеры: | |
М20 | – штуцерное присоединение М20х1,5 |
М27 | – штуцерное присоединение М27х1,5 |
G1/2 | – штуцерное присоединение с цилиндрической резьбой G 1/2" |
G3/4 | – штуцерное присоединение с цилиндрической резьбой G 3/4" |
R1/2 | – штуцерное присоединение с конической резьбой R 1/2" |
R3/4 | – штуцерное присоединение с конической резьбой R 3/4" |
Dу15 | – фланцевое присоединение с условным проходом фланца Dу15 |
Dу20 | – фланцевое присоединение с условным проходом фланца Dу20 |
Пример: СУПТ 202Ех–М20–40 - условное обозначения сигнализатора во взрывозащищенном исполнении, со штуцерным элементом крепления с резьбой М20 и длиной погружаемой части датчика 40 мм.
