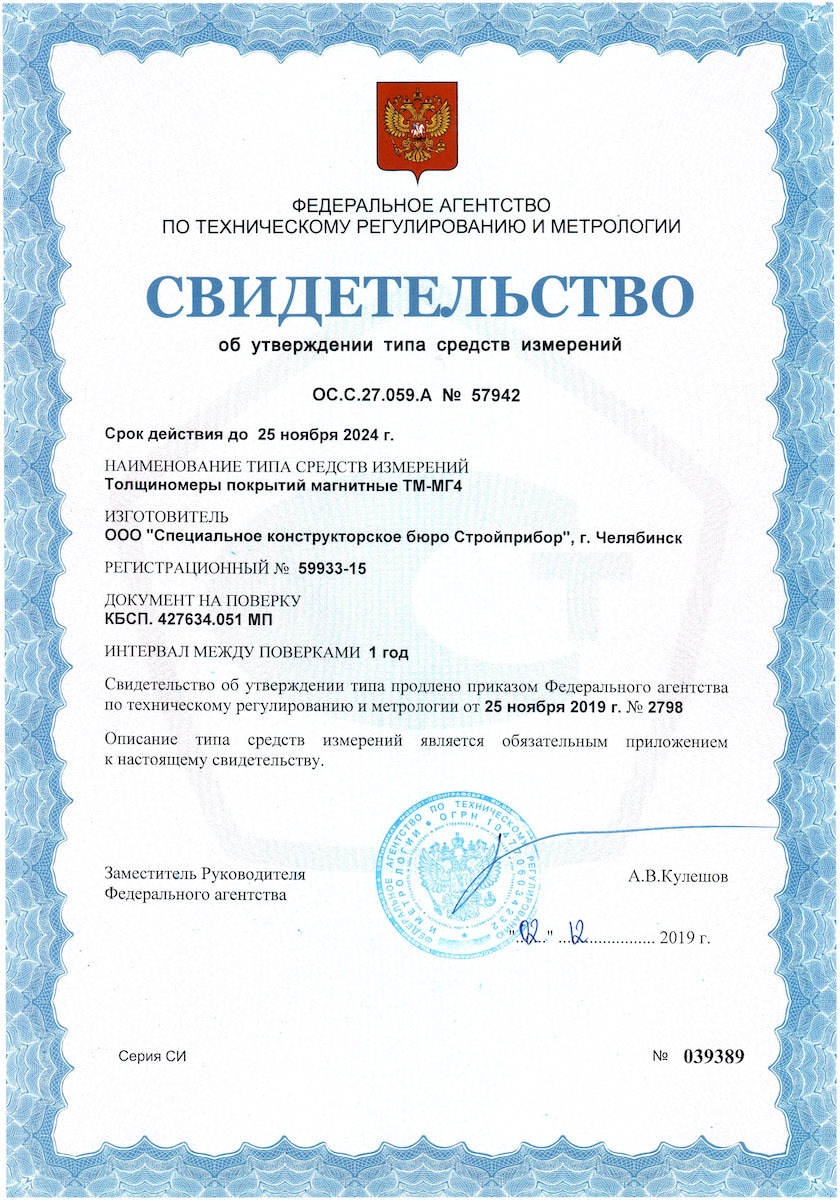

Утвержден тип средства измерения. Толщиномер внесен в Госреестр РФ под № 59933-15.

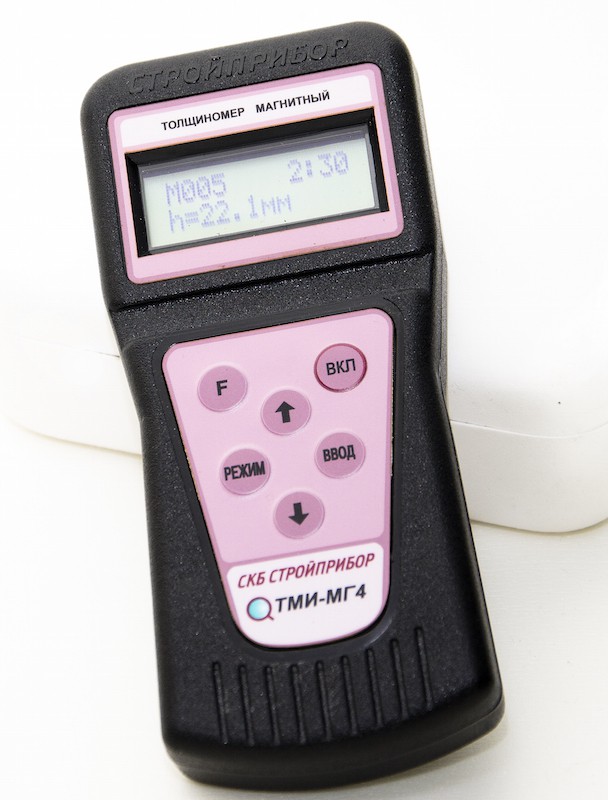

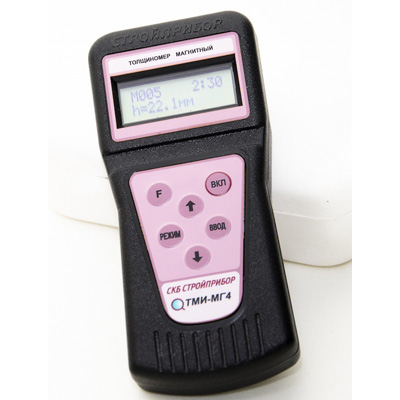

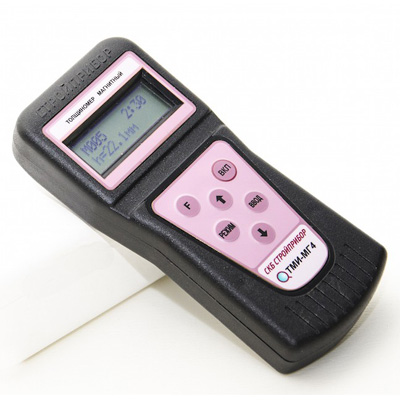

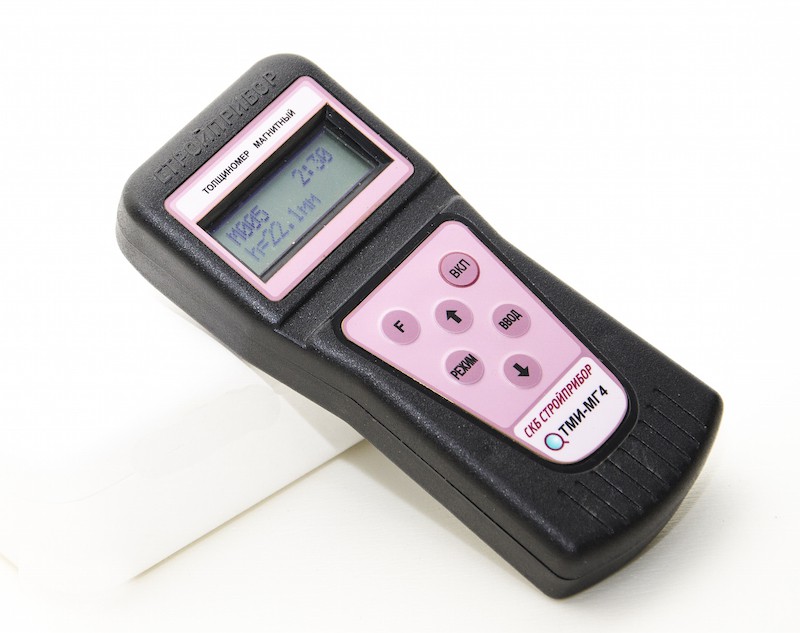

Толщиномер изоляции ТМИ-200МГ4 со встроенным индукционным датчиком предназначен для измерения неразрушающим методом толщины изоляционных (лакокрасочных, мастичных, битумных, пластиковых, радиопоглощающих и др.) и электропроводящих неферромагнитных (цинковых, хромовых, медных, оловянных, алюминиевых и др. кроме никелевых электролитических) покрытий на электропроводящих ферромагнитных основаниях с использованием встроенного индукционного преобразователя.
Область применения толщиномера: измерения толщины наружных покрытий труб магистральных газонефтепроводов в соответствии с ГОСТ Р 511164 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии», ГОСТ 52568 «Трубы стальные с защитными наружными покрытиями для магистральных газонефтепроводов», ГОСТ 9.602 «Сооружения подземные. Общие требования к защите от коррозии».
В толщиномере имеется возможность ввода поправочных коэффициентов по известному диаметру трубы, возможность настройки нуля и измеряемого диапазона по прилагаемым мерам толщины. Введенные настройки сохраняются в памяти прибора при выключении питания.
Толщиномер имеет энергонезависимую память на 500 результатов измерений, часы реального времени, связь с ПК через USB порт.
Технические характеристики толщиномера изоляции:
| Диапазон измеряемых толщин покрытий, мм |
от 1 до 20 |
| Минимальный диаметр трубы, мм |
32 |
| Пределы допускаемой абсолютной погрешности, не более, мм |
±(0,03h+0,1) |
| Цена единицы наименьшего разряда, мм, в диапазоне измерений: |
| от 1 до 10 |
0,01 |
| от 10 до 20 |
0,1 |
| Время измерения в одной точке, не более, с |
3 |
| Питание от двух элементов типа АА, Вольт |
3 |
| Потребляемый ток, не более, мА |
12 |
| Время непрерывной работы от элементов питания, не менее, час |
30 |
| Габаритные размеры, не более, мм |
160×70×30 |
| Масса, не более, кг |
0,35 |
Комплект поставки толщиномера изоляции:
- Электронный блок со встроенным индукционным датчиком,
- кабель связи с ПК,
- CD с программным обеспечением,
- упаковочный кейс,
- руководство по эксплуатации,
- меры толщины.
