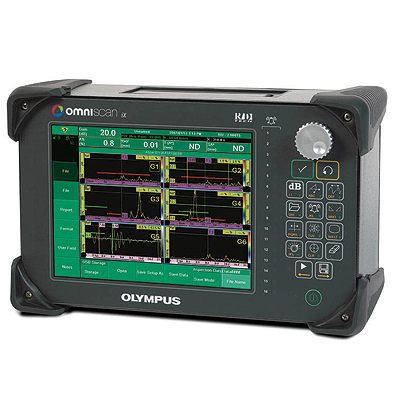

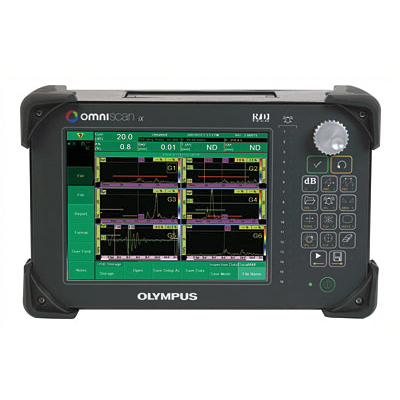

Ультразвуковой дефектоскоп OmniScan IX
Тип оборудования: ультразвуковой дефектоскоп
Производитель дефектоскопов: Olympus NDT, США
Серия: OmniScan
Модель: OmniScan IX
Описание: ультразвуковой прибор для поиска дефектов
Гарантия на ультразвуковой дефектоскоп OmniScan IX: 12 месяцев.
Сертификаты на дефектоскопы OmniScan IX :
Соответствуют стандартам: Компании Rolls Royce согласно RPS705-QCTP6265; Компании GE Aircraft Engines согласно P29TF82 многоканального контроля Класса A, B и C и P3TF31 Класса A и B.(тж. известн. как DFO P3TF22, P3TF30 и P3TF35).
Ультразвуковой дефектоскоп OmniScan IX обладает следующими особенностями:
Высокая частота повторения зондирующего импульса (ЧЗИ)
Частота повторения зондирующего импульса (ЧЗИ) - это частота, с которой посылаются импульсы. ЧЗИ OmniScan iX может достигать 12 кГц в режиме записи всех данных С-скана. Это значение (12кГц) делится между всеми каналами, участвующими в контроле.
Запись данных
OmniScan iX записывает все данные А-скана и/или С-скана во внутреннюю память, на запоминающее устройство USB или напрямую в компьютер по протоколу Ethernet. Интеллектуальное отображение А-скана (функция %Макс) Функция "%Макс" позволяет не пропустить сигнал от дефекта. Несмотря на то, что частота обновления изображения А-скана ниже частоты зондирующего испульса OmniScan iX (до 12кГц) и благодаря новой функции обрааботки сигнала на экране отображается наиболее значимый А-скан с сигналом от дефекта.
Иммерсионный контроль
Интерфейсный строб используется для привязке к поверхности объекта контроля. При иммерсионном контроле на экране отображается ещё одна шкала расстояния по воде, а также имеется функция настройки скорости звука в воде.
Аттенюатор донного эхо-сигнала
Строб В используется в качестве аттенюатора донного эхо-сигнала для независимого управления усилением в стробе.
Двухосевой кодировщик положения с синхронизацией сбора данных по механическому движению
OmniScan iX оснащён 2-осевым кодировщиком положения с синхронизацией сбора данных по механическому движению. Различные режимы сканирования: сканирование вдоль линии, растровое и спиральное сканирование.
ВРЧ/DAC
Функции ВРЧ и DAC служат для компенсации затухания звука путём корректировки усиления (32 точки ВРЧ) или путём построения опорной кривой на основе сигналов от калибровочных отражателей одинакового размера, расположенных на разном расстоянии от поверхности (DAC). Значение затухания звука в материале может применяться к обеим кривым - ВРЧ и DAC.
Отображение данных
Аналоговые выходы и выходы сигнализации
16 программируемых выходов сигнализации и аналоговых выходов (на ЧЗИ) позволяют обеспечить согласование с существующими средствами управления
Входы и выходы
Кодировщик положения с синхронизацией сбора данных по механическому движению. Режимы сканирования: вдоль линии, растровое и спиральное сканирование.
Пользовательский интерфейс
Дистанционное управление прибором с компьютера
Библиотека программных средств позволяет создавать пользовательские приложения для удалённого управления прибором. Дистанционное управление прибором с компьютера В дефектоскопу OmniScan iX прилагается библиотека программных средств, благодаря которой можно создавать и запускать на компьютере пользовательские приложения удалённого контроля. Связь удалённого компьютера с OmniScan iX осуществляется по протоколу Ethernet. В частности при помощи внешнего приложения (LabVIEWTM, Visual C++®, Visual Basic ®) оператор может запускать и останавливать сбор данных, сбрасывать показания кодировщика, а также вводить названия файлов.
Просмотр исходных данных на компьютере
Опциональная библиотека программных средств доступа к данным позволяет просматривать и обрабатывать на компьютере (например, программой MATLAB®) данные, полученные дефектоскопом OmniScaniX. Монтаж в стойку (19", 5U) Для удобства интеграции OmniScan iX может поставляться в специальном корпусе для монтажа в стойку 19", 5U. В стандартном настольном корпусе имеются отверстия VESA для монтажа на поворотном кронштейне.
Все разъёмы находятся на задней панели
Размещение разъёмов на задней панели прибора наиболее оптимально при монтаже дефектоскопа в стойку.
Дефектоскоп OMNISCAN IX и его программное обеспечение (ВЕР. IXU 2.1)
Технические характеристики ультразвукового дефектоскопа OmniScan IX:| Параметры | Значения |
| Размеры (Ш х В х Д) | |
| Стандартный настольный корпус | 375 мм х 238 мм х 185 мм |
| Корпус для монтажа в стойку | 485 мм х 222 мм х 190 мм |
| Вес | 6,5 кг |
| Дисплей | 800 х 600, 10,4 ‘' цветной ЖК-экран TFT |
| Разъемы | BNC (2.4 или 8) |
| Генератор | |
| Количество | 2, 4 или 8 |
| Выходной импульс | 50 В, 100 В, 200 В, 300 В (±10 %) |
| Длительность импульса | Настраивается от 30 нс до 1 000 нс (±10 %), разрешение 2,5 нс. |
| Время спада | менее 7 нс |
| Форма импульса | Отрицательный прямоугольный импульс |
| Выходное сопротивление | менее 7 Ом |
| Приемник | |
| Количество приёмников | 2, 4 или 8 |
| Диапазон усиления | от 0 до 100 дБ, с шагом |
| Максимальный входной сигнал | 20 Вp-p (масштаб 128 %) |
| Минимальная чувствительность | 200 мкВp-p (масштаб 128 %) |
| Эквивалентный входной шум | 160 мкВp-p (среднеквадратически |
| Входное полное сопротивление | 50 Ом |
| Фильтры на входе (полоса пропускания 100 %) | Полоса пропускания: центрирована на 1, 2, 5, 10, 15 и 20 МГц Низкочастотный: 1 МГц от 0,25 МГц до 1 МГц |
| (для низкочастотных преобразователей) Высокочастотный: от 12 до 35 МГц, от 15 до 35 МГц и от 20 до 35 МГц | |
| (для высокочастотных преобразователей) Широкополосный: от 2 до 25 МГц | |
| Полоса пропускания: центрирована на 1, 2, 5, 10, 15 и 20 МГц Низкочастотный: 1 МГц от 0,25 МГц до 1 МГц | |
| Детектирование | Положительная и отрицательная полуволна, полная волна, недетек-тированный сигнал |
| Режим | ИЭ (импульс-эхо), РС (раздельно-совмещённый), TT (теневой). В режиме РС максимальное количество генераторов равно половине количества каналов. |
| Сглаживание | Цифровое |
| ВРЧ | |
| Количество точек | 32 (диапазон до 40 дБ). Точка ВРЧ может иметь отрицательное значение |
| Максимальное нарастание коэффициента усиления | 20 дБ/мкс |
| Сбор данных | |
| Частота измерения А-скана | 6 000 A-сканов в секунду (ЧЗИ/N, где: N= количество каналов) (512-точечный А-скан). |
| Максимальная ЧЗИ | 12 кГц (С-скан + режим сигнализации). До 6 кГц с записью всех данных А-скана. |
| Обработка данных | |
| Усреднение в реальном времени | 2, 4, 8, 16 |
| Стробы | |
| Кол-во | 3: I (интерфейсный), A и B (измерительные) |
| Синхронизация | I, A, B по зондирующему импульсу; B по стробам I и А (постсинхронизация). |
| Аттенюатор донного эхо-сигнала (BEA) | Первая половина имеющихся каналов (например: на 4-канальном приборе функция BEA на каналах 1 и 2) |
| Запись данных | |
| А-скан | 6 000 A-сканов в секунду (512-точечный A-скан) (скорость передачи 3 Мб/с) |
| С-скан | 12 000 (A1, A2, A3, T1, T2, T3) (3 строба); 12 кГц (низкая частота для выявления коррозии) |
| Память | Внутренняя, на карте CompactFlash 8 Гб |
| Отображение данных | |
| Частота обновления | 60 Гц |
| Режим отображения | А-скан, B-скан, С-скан, ленточная диаграмма и несколько А-сканов |
| Синхронизация данных | |
| По времени | от 1 Гц до 12 кГц |
| По кодировщику | На 1 или 2 осях, разделённых на 1-65 536 шагов |
*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
Стандартный комплект поставки дефектоскопа:
Дополнительную информацию по дефектоскопу OmniScan IX можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
|
