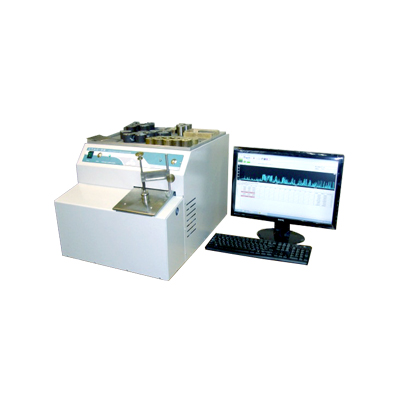

Оптико-эмиссионный спектрометр СПАС-02А

Эмиссионный спектрометр для высокоточного определения полного элементного состава металлов и сплавов, в составе которых НЕ СОДЕРЖИТСЯ таких элементов как фосфор, углерод и сера. Компактен и имеет встроенный компьютер.

В эмиссионном спектрометре «СПАС-02» реализован следующий ряд технических решений, выгодно отличающий его от известных отечественных аналогов:

• Специально разработан искровой генератор, максимальная мощность и стабильность параметров разряда которого в несколько раз выше известных дуговых генераторов. Это позволяет определять концентрации большего числа химических элементов с более высокой чувствительностью и с меньшей величиной среднеквадратичного отклонения.
• Применен алгоритм автоматической минимизации случайной погрешности измерения в рамках одного «пятна» обыскривания, что существенно увеличивает сходимость результатов анализа.
• В оптическом блоке реализована схема расположения линеек CCD матриц фирмы TOSHIBA (Япония), гарантирующая полное отсутствие «мертвых зон» в получаемом при анализе спектре.
• Программное обеспечение позволяет осуществлять как ручной, так и автоматический выбор аналитических пар, а также проводить автоматическую корректировку дрейфа непосредственно в процессе исследования, что дает возможность исключить «человеческий фактор» при анализе результатов.
• В конструкции прибора реализовано уникальное техническое решение, за счет которого достигается высокая температурная стабильность спектрометра без применения активной системы термостабилизации.
• Фильтр финишной очистки аргона, обеспечивающий нормальную работу прибора даже при низком качестве используемого аргона.

Технические характеристики:

Оптическая схема:

• схема Пашена-Рунге;
• диаметр круга Роуланда: 330 мм;
• обратная дисперсия: 1.44 нм/мм;
• спектральное разрешение в диапазоне не более 0,04 нм;
• дифракционная решетка: 2100 штр./мм;
• система из 7 фотодиодных ПЗС;
• спектральный диапазон: 174-457 нм (невакуумный вариант: 190-457 нм);
• автоматическое профилирование и учет дрейфа;
• минимальное время цикла накопления спектра - не менее 0,001 с;

Система возбуждения спектра:

• низковольтная униполярная искра в атмосфере аргона;
• напряжение в режимах: 300; 400; 500 В;
• емкость в режимах: 2; 4; 6 мкФ;
• время установления рабочего режима не более 20 мин.;
• компьютерный контроль частоты разрядов, напряжения и энергии импульсов;
• автоматическая смена параметров разряда при переходе от обыскривания к анализу;
• открытая конструкция столика;
• вольфрамовый электрод;

Система управления и обработки:

• встроенный компьютер;
• операционная система Windows 7;
• выход на монитор и принтер;
• перенос результатов измерений с помощью USB-drive.

Программное обеспечение:

• графическое представление спектра;
• база данных спектральных линий для качественного анализа;
• автоматическое профилирование и учет дрейфа;
• контроль процесса обыскривания;
• индивидуальный учет спектрального фона для каждой линии;
• использование нескольких спектральных линий и линий сравнения для каждого элемента;
• автоматический выбор лучшей линии сравнения;
• уникальный алгоритм обработки результатов, основанный на использовании методов корреляционного анализа, для уменьшения случайных и систематических ошибок;
• автоматический учет межэлементных аддитивных и мультипликативных влияний;
• учет разбавления основы;
• двухточечная рекалибровка.
• Встроенный марочник

Габаритные размеры, вес спектрометра:

Условия эксплуатации спектрометра:

Спектрометр должен эксплуатироваться в помещении, удовлетворяющем требованиям, предъявляемым к лабораторным помещениям:

Для обеспечения нормальной работы прибора стол со спектрометром должен устанавливаться на жестком полу в помещении с низким уровнем вибраций.
Не допускать попадание прямого солнечного света на спектрометр. Не размещать рядом электронагреватели и не устраивать сквозняка.
