Артикул: "ТКА-КК1"
|
Прибор ТКА-КК1 предназначен для измерения полного светового потока светодиодов по методу "интегрирующей сферы" ("Сферы Ульбрихта"), в млм.

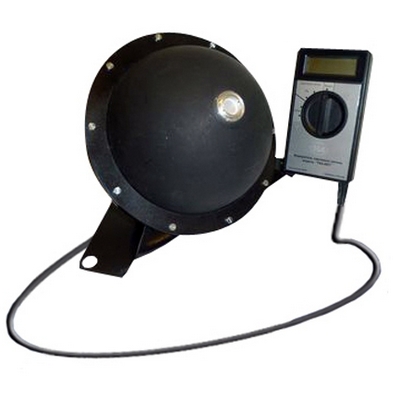

Конструктивно измеритель светового потока ТКА-КК1 состоит из двух функциональных блоков. Диаметр сферы 140 мм, приёмник света – фотодиод, размещённый в нижней полусфере. Измерительный блок выполнен в виде шара на жёстком основании, шар является "интегрирующей сферой". В нём имеется входной тубус для установки светодиодов диаметром до 14 мм и сменных диафрагм, входящих в комплект, для позиционирования светодиодов диаметрами 3, 5, 9 мм.
Интегрирующая сфера внутри окрашена белой, диффузно отражающей краской с коэффициентом отражения ρ = 96%. Геометрические размеры входного окна и посадочного места под измеряемый светодиод представлены на рисунке.
|
Диапазон измерений светового потока |
1 ÷ 2 000 лм |
|
Основная относительная погрешность измерений |
± 10,0 % |
|
Температура окружающего воздуха |
от 0 до +50 °С |
|
Относительная влажность воздуха при температуре |
65 ± 15 % |
|
Атмосферное давление |
80 ÷ 110 кПа |
|
Измерительный блок (не более) |
155 х 77 х 40 мм |
|
Измерительный шар (не более) |
180 х 180 х 180 мм |
|
Диаметр входного окна под светодиод (не более) |
20,0 мм |
|
Масса прибора (не более) |
2,0 кг |
|
Элемент питания - типоразмер батареи «Крона» |
9 В |
|
