Описание:

Обнаружение и измерение размеров трещин во впадине наружной или внутренней замковой резьбы немагнитных труб с углом профиля 60°.

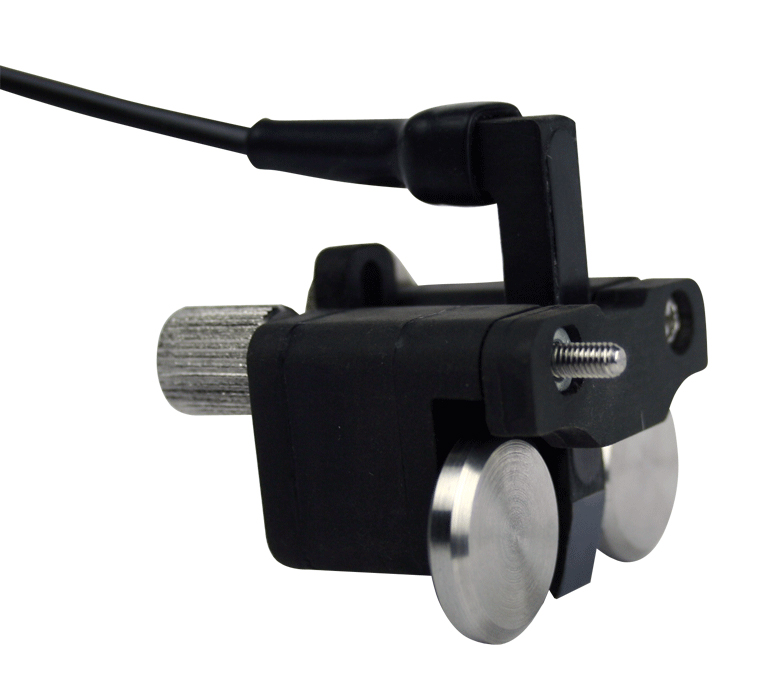

Каретка с закрепленным на ней преобразователем ставится на резьбу. Колеса каретки обеспечивают надежное удержание преобразователя над впадиной резьбы, при этом преобразователь не касается поверхности резьбы, а расположен на фиксированном расстоянии от неё. Каретка с преобразователем прокатывается по ручейку резьбы, при прохождении преобразователя над трещиной во впадине срабатывает сигнализация «дефект» и отображается глубина обнаруженной трещины.

Отличительные особенности:

• одним комплектом преобразователь-каретка возможен контроль резьбы с различными шагами и диаметрами, наружной и внутренней резьбы;
• высокая достоверность контроля за счет применения тангенциального способа возбуждения вихревых токов;
• отсутствие износа преобразователя за счет наличия зазора между преобразователем и поверхностью резьбы, преобразователь зафиксирован в каретке на высоте 1,0 мм от поверхности резьбы;
• возможность проведения контроля резьбы без предварительной очистки от загрязнения и остатков смазки, допускаемая толщина загрязнения до 1,0 мм.

Основные технические характеристики:

Область применения преобразователей и кареток:

Комплект поставки:

• преобразователь ПФ-Р4-1х3-SS-NFM;
• каретка ККЗ-4;
• паспорт;
• упаковка;
• дополнительно может быть поставлен запасной преобразователь ПФ-Р4-1х3-SS-NFM и дополнительный преобразователь ПФ-Р4-1х3-Fe.
