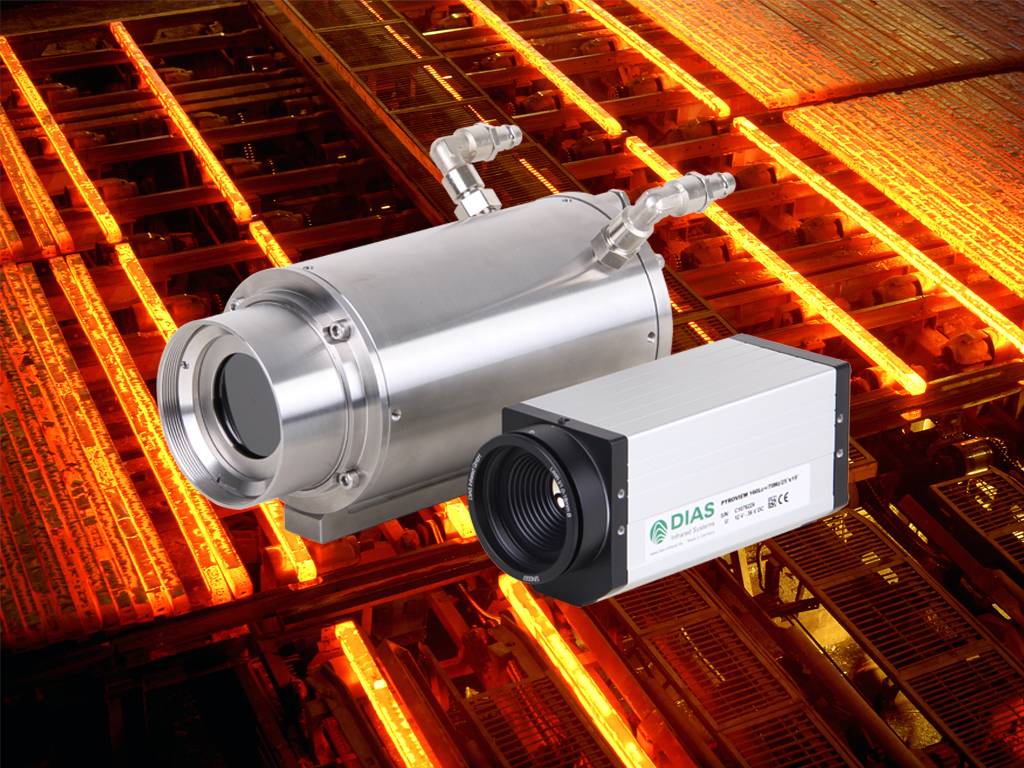

Инфракрасная высокотемпературная камера PYROVIEW 512N

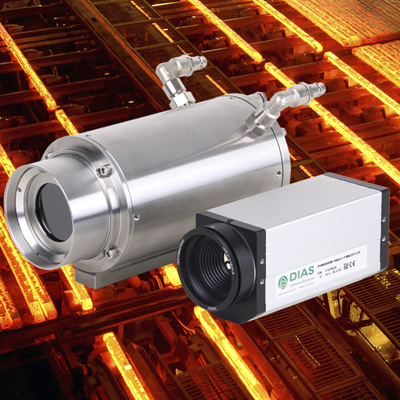

  • PYROVIEW 512N

    /images/all/3/6889/big/img_5.jpg

    jijijij

    Инфракрасная высокотемпературная камера PYROVIEW 512N

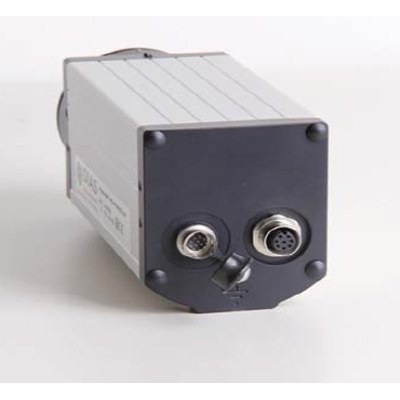

  • Разъемы PYROVIEW 512N

    /images/all/3/6889/big/img_14.jpg

    Разъемы PYROVIEW 512N

    Разъемы PYROVIEW 512N

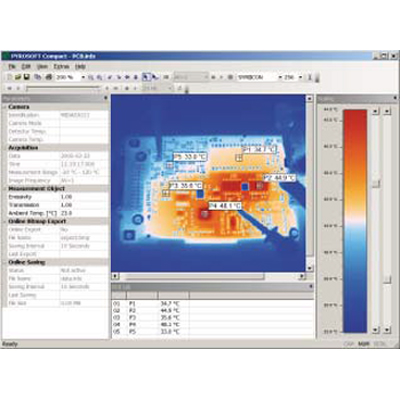

  • Программное обеспечение PYROVIEW 512N

    /images/all/3/6889/big/img_16.jpg

    1

    Программное обеспечение PYROVIEW 512N

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
DIAS Infrared


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Шибаренков Алексей
Менеджер по направлению DIAS Infrared
Здравствуйте! Меня зовут Шибаренков Алексей.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 125

Моб.: +7 (929) 955-02-25

E-mail: alex@geo-ndt.ru

Стационарные тепловизоры PYROVIEW от -40 до 3000 °C

Описание:

Инфракрасная камера PYROVIEW 512N точно и надежно измеряет температуру бесконтактным методом и в рамках контроля технологического процесса, и наблюдения, и автоматизации процессов в металлургическом производстве. Для минимизации ошибок в измерении из-за кофициента излучения камета работает в коротком спектральном диапазоне от 0.8 до 1.1 мкм. Кроме того, при слишком быстрых процессах и при смене температур получение данных осуществляется в реальном времени.

Камеры применяются для длительных измерений в жестко фиксированном положении и записывают данные в высоком как графическом так и температурном разрешении о фиксированных или движущихся объектах. Таким образом процесс производства контролируется эффективно. Интерфейс Gigabit Ethernet гарантирует передачу данных без потерь и без задержек времени (частота до 60 кадров в секунду).



Большое число объективов с автоматичской фокусировкой, включая широкоугольные и телеобъективы, дают возможность подстроиться к различным размерам объектов и расстоняиям до них. Камеры поставляются или в небольшом алюминиевом корпусе "compact+", или защитном корпусе для промышленного применения "protection" в комплекте с модулем продувки воздухом и модулем водяного охлаждения.

Камера работает автономно (оснащена двумя гальванически изолированными цифровыми входами и выходами) и отслеживает процесс производства без соединения с ПК. Все параметры для автономной работы устанавляваются один раз на месте с подключенного ПК.

Модульная программа PYROSOFT для Windows настраивается на любые процессы. Бесплатная программа PYROSOFT Compact поставляется с каждой камерой.



Отличительные особенности:



  • Точное бесконтактное измерение температуры в очень широком диапазоне: 600 - 1500 °C и 1400 - 3000 °C
  • Высокодинамичная 2-мерная КПОМ матрица (2D-Si-CMOS), 512 × 384 пикселей
  • Спектральный диапазон 0.8 - 1.1 мкм
  • Интерфейс Gigabit Ethernet (1 ГБит/сек)
  • Широкий динамический диапазон и аналогово-цифровой конвертер 16 бит
  • Камера в небольшом корпусе "compact+" (IP54) или защитном корпусе для промышленного применения "protection" (IP65)
  • Интеграция в настроенные и рабочие системы, включая настройку аппаратного и программного обеспечения
  • Частота измерений 60 кадров в секунду



Технические характеристики:

Тип устройства 512N compact+ 512N protection
Спектральный диапазон1 0.8 - 1.1 мкм
Диапазон измерения1 600 - 1500 °C (один широкий диапазон), по выбору 1400 - 3000 °C
Тепловая чувствительность (NETD)2,3 < 1 K (600 °C, 60 Гц)5
Угол апертуры4 (HFOV × VFOV) 36° × 27°, опционально: 51° × 40°, 26° × 19°, 19° × 14°, 13° × 9°, 9° × 7°, бороскоп 71° × 56°(PYROINC 512N)
Датчик Высокодинамичная 2-мерная КПОМ матрица (2D-Si-CMOS), 512 × 384 пикселей
Погрешность3 1% от полученного значения в °C (при температуре объекта < 1400 °C)6
Частота измерений 60 Гц, по выбору: 60 Гц, 30 Гц, 15 Гц
Время отклика 33 мс , по выбору: 2 / частоту измерения
Интерфейсы Gigabit-Ethernet (в реальном времени, 60 Гц), гальванич. изолир. цифровые входы (триггер) цифровые выходы (тревога)
Соединения круглый штеккер HR10A (12 контактов,
питание, цифровые входы и выходы),
круглый штеккер M12A (Ethernet)
круглый штеккер M23 (16 контактов, питание,
цифровые входы и выходы),
круглый штеккер M12A (Ethernet)
Электропитание 12 - 36 В пост., типич. 10 ВA
Вес около 1.6 кг около 4.2 кг
Корпус алюминиевый корпус IP54,
65 mm(Д)×160 mm(Ш)×79mm(В), без линзы и
портов, по выбору со всепогодным корпусом и
модулем наклона/поворота
корпус для промышленного применения IP65,
нерж.сталь, с модулями продувки и водного
охлаждения, диам.110 mm, длина 280 mm (без
монтада и портов), макс. давл. воды 6 бар, макс.
давл. воздуха 2 бар, защитное окно
Рабочая температура камеры –10 - 50 °C –10 - 50 °C (без водяного охлаждения),
–25 - 150 °C (с охлаждением)
Условия хранения –20 - 70 °C, макс. влажность 95 %
Программное обеспечение программа PYROSOFT для Windows ®, модификации по запросу



  1. Имеются другие варианты.
  2. Эквивалентная шуму разница температур
  3. Данные для черного тела и температуры окружающей среды 25 °C.
  4. Автоматическая фокусировака. 5 < 6 K (2000 °C, 60 Гц).
  5. 2 % от полученного значения в °C (температура объекта > 1400 °C).



Виды оптики:

HFOV × VFOV Г [m] Ш [m] В [m] ш [mm] в [mm]
IFOV

36° × 27°

1.2 милирад.

1 0.65 0.48 1.3 1.3
3 1.95 1.44 3.8 3.8
10 6.50 4.80 12.7 12.7

51° × 40°

1.7 милирад.

1  0.95  0.73  1.9  1.9
3  2.86  2.18  5.6  5.6
10  9 .54  7.28  18.6  18.6

26° × 19°

0.9 милирад.

1  0.46  0.33  0.9  0.9
3  1.39  1.00  2.7  2.7
10  4.62  3.35 9.0  9.0

19° × 14°

0.6 милирад.

1  0.33 0.25 0.6  0.6
3  1.00 0.37  2.0  2.0
10  3.35  2.46 6.5   6.5

13° × 9°

0.4 милирад.

1  0.23  0.16  0.5  0.5
3  0.68  0.47  1.3  1.3
10  2.28  1.57  4.5  4.5

9° × 7°

0.3 милирад.

1  0.16  0.12  0.3  0.3
3  0.47  0.37  0.9  0.9
10 1.57 1.22 3.1 3.1

71° × 56°

1.9 милирад.

1 1.43 1.06 2.8 2.8
3 4.28 3.19 8.4 8.4
10 14.27 10.63 28 28
HFOV - Гориз. поле зрения (гориз. угол апертуры)
VFOV - Вертик поле зрения (вертик угол апертуры)
IFOV - Мгновенное поле зрения (пространственное разрешение)
D - Расстояние до объекта

Ш - ширина изобр.
В - Высота изобр.
ш - ширина пикселя
в - высота пикселя



Комплект поставки:



  • ИК камера PYROVIEW 512N,
  • калибровочный сертификат,
  • руководство,
  • программа PYROSOFT Compact.



Дополнительные принадлежности:



  • Кабель Ethernet (8 контактов) M12-RJ45/Кросс/5 m
  • Соединительный блок для интерфейса Ethernet, 8 контактов для корпуса "compact+"
  • Монтажный набор для корпуса "compact+"
