Ультразвуковой дефектоскоп USD 15

  • Ультразвуковой дефектоскоп USD 15

    /images/all/3/681/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп USD 15

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
GE Sensing & Inspection Technologies


Страна производитель: США США

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Переносные и стационарные ультразвуковые диалоговые дефектоскопы USD 15

Тип оборудования: ультразвуковой дефектоскоп

Производитель: Krautkramer GE Inspection Technologies GmbH, Германия
Серия:
USD 15
Модель: USD 15X, USD 15SX, USD 15В, USD 15 19", USD 15/2 19"

Описание: Высокочастотный ультразвуковая система для поиска дефектов в металле и в других однородных материалов

Гарантия на ультразвуковой дефектоскоп USD 15: 1 год.

Назначение ультразвукового дефектоскопа USD 15

Компактные процессорные переносные и стационарные универсальные дефектоскопы USD 15 с превосходными техническими данными. Поставляются в различном исполнении, каждое из которых наиболее полно отвечает той или другой задаче контроля.

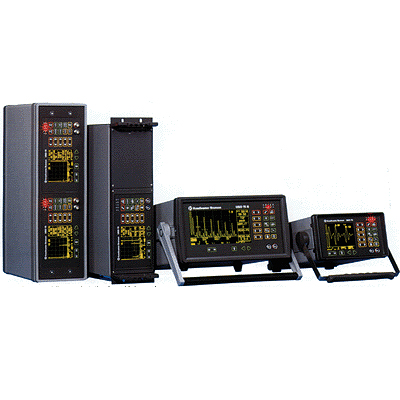

Модификации ультразвуковых дефектоскопов USD 15:

  • Ультразвуковой дефектоскоп USD 15X. Стандартное исполнение, все характеристики которого обеспечивают воспроизводимость результатов контроля как в полевых условиях, так и в составе установок
  • Ультразвуковой дефектоскоп USD 15SX. Исполнение с чрезвычайно большим экраном и высокой разрешающей способностью. Изображение на экране практически не отличается от аналогового изображения даже для небольшой зоны всей области прозвучивания или последовательности эхо-сигналов в тонких изделиях. Особо подходит для контроля точечной сварки
  • Ультразвуковой дефектоскоп USD 15В. Основное исполнение для простых задач контроля. С уменьшенным числом функций, однако достаточным для получения хорошего качества контроля
  • Ультразвуковой дефектоскоп USD 15 19", USD 15/2 19". Блочное исполнение из одного или двух дефектоскопов для стационарного применения. На его основе можно создать многоканальную аппаратуру. Также подходит для контроля иммерсионным методом в виде узла, встраиваемого в установку контроля.

Отличительные особенности ультразвукового дефектоскопа USD 15

  • малоинерционный и контрастный электролюминесцентный экран с индикацией последовательности эхо-сигналов, рабочей функциональной группы, 4-х измеренных величин (при этом и в увеличенном масштабе) и символов режима;
  • повышенная частота следования зондирующих импульсов до 12 кГц (USD 15 B и USD 15 SQ - до 4 кГц);
  • 3 стробирующих импульса системы АСД с представлением в виде отрезков линий, причем один служит для выделения сигнала от поверхности при иммерсионном контроле (USD 15 B и USD 15 SQ - 2 стробирующих импульса);
  • измерение пути прохождения звука для всех трех стробирующих импульсов по фронту или пику эхо-сигнала; при ВЧ-представлении по нулю в точке перехода при нарастающем или спадающем фронте; для наклонных преобразователей также индикация расстояния от точки ввода (переднего торца) до точки проекции дефекта на поверхность и глубины с учетом кривизны поверхности;
  • измерение амплитуды сигнала для всех стробирующих импульсов в % от высоты экрана, в дБ как разности по отношению к порогу срабатывания или запомненному опорному сигналу;
  • статическое и динамическое временное запоминание, сопоставление эхо-сигналов;
  • непосредственная распечатка: содержимого экрана индикатора, перечня функций, выбранных результатов измерения;
  • USD 15 SQ имеет также АСД с установкой поля допуска и встроенную память для записи результатов измерения толщины.

Технические характеристики ультразвукового дефектоскопа USD 15

Диапазон частот

6 узкополосных, 1 широкополосный диапазон 0,3-20 МГц; 4 МГц (DIN 25 450)

Диапазон калибровки

при скорости с=5920 м/с:
мин. 0 - 2,5 мм: USD 15 X, USD 15SQ: 0 - 5,5 мм
макс. 0 - 9999 мм

Скорость ультразвука

500 - 15000 м/с, USD 15 SQ - 500 - 9999 мм
плавно, 2 программируемых ступени

Смещение изображения

-25 - 9999 мкс

Регулировка усиления

0 - 110 дБ; ступенями 0.5; 1; 2; 6 дБ и задаваемой;
для USD 15 SQ также 0,05 дБ

Частота следования

1 - 12000 Гц;
USD 15B, USD 15 SQ: 50 - 4000 Гц

Представление сигналов на экране

двухполупериодное детектирование, детектирование по поло-жительной или отрицательной полуволне, ВЧ-изображение

Отсечка

от 0 до 80% высоты экрана

Измерение амплитуды

в % от высоты экрана, в дБ относительно порога АСД или как разность по отношению к опорному сигналу

Измерение расстояний

по фронту, пику сигнала, двум точкам перехода через нуль для ВЧ-сигнала

ВРЧ

настраиваемая по 20 опорным сигналам с динамическим диапазоном 40 дБ и крутизной 6 дБ/мкс

Запоминание изображения

статическое, динамическое, усредненное или сравнение эхо-сигналов

Размер экрана

плоский электролюминесцентный экран повышенной яркости: 96 мм х 76 мм,
USD 15SX, USD 15SQ - 192 х 96 мм;

Встроенная память

USD 15X, USD 15 блочный - 280 блоков параметров настройки,
USD 15 SX - 150, USD 15B - 50 блоков

Выходы

RS 232; ВЧ-сигнал; аналоговые сигналы для импульсов в зоне стробирующих импульсов, кроме USD 15B; PC-LINK; видеосигнал

Входы

Внешняя синхронизация, ввод данных, сброс сигнализации, останов изображения, загрузка блока данных

Питание

12 НК-аккумуляторов или сухих батарей, встроенный блок заряда/питания от сети; USD 15 блочный - только питание от сети

Размеры (ШхВхГ)

USD 15B, USD 15X - 138 мм х 238 мм х 319 мм,
USD 15 SX, USD 15SQ - 192 мм х 366 мм х343 мм,
USD 15 блочный - 132 мм х 483 мм х 406 мм

Масса

USD 15B, USD 15X - 7,2 кг, USD 15 SX - 10,3 кг,
USD 15SQ - 13,2 кг,
USD 15-19" - 8,3 кг , USD 15/2-19" - 12,8 кг

Ультразвуковой дефектоскоп USD 15 / Ультразвуковой дефектоскоп USD 15X / Ультразвуковой дефектоскоп USD 15SX / Ультразвуковой дефектоскоп USD 15В / Ультразвуковой дефектоскоп USD 15 19" / Ультразвуковой дефектоскоп USD 15/2 19" / поверка ультразвукового дефектоскопа USD 15 / Krautkramer USD 15 / Производитель ультразвукового дефектоскопа USD 15 Krautkramer GE Inspection Technologies GmbH / дефектоскоп USD 15 / ультразвуковой дефектоскоп Krautkramer / датчик для дефектоскопа USD 15 / руководство по эксплуатации USD 15 / Паспорт на дефектоскоп USD 15 / дефектоскоп USD 15 Krautkramer / Крауткрамер / Руководство по эксплуатации дефектоскопа USD 15 / Сертификат на ультразвуковой дефектоскоп USD 15 / Преобразователь для дефектоскопа USD 15 / кабель для дефектоскопа USD 15 / свидетельство о поверке на дефектоскоп USD 15 / Аккумулятор для дефектоскопа USD 15 / Прибор USD 15 для поиска дефектов
