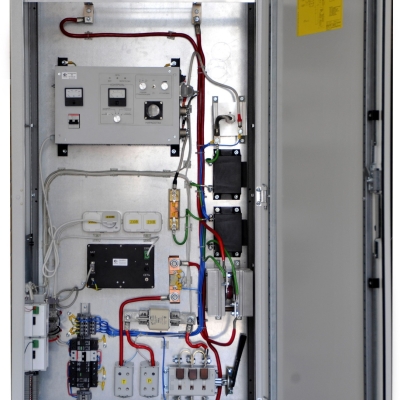

УДАР-01

Тип оборудования: УДАР-01 - устройство дренажное автоматическое регулируемое

Производитель: ПАРСЕК

Гарантия на УДАР-01: 12 мес.

Назначение прибора:

УДАР-01 - устройство дренажное автоматическое регулируемое предназначено для:

- отвода блуждающих токов с подземных металлических сооружений в рельсовую цепь электрифицированной железной дороги или в другие источники блуждающих токов;

- контроля и передачи в систему линейной телемеханики параметров дренажной защиты.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность, потребляемая от сети - не более 1600 Вт.

Устройство должно отводить блуждающие токи до 100 А с трубы на рельс с сохранением заданного потенциала труба-земля.

Максимальный отводимый ток с трубы на рельс - не более 500 А.

Напряжение выхода устройства - не более 12 В.

Максимальная величина гармонической составляющей в выходном напряжении:

- 50 Гц – не более 0,1 В;

- 100 Гц – не более 0,4 В.

Ток нагрузки устройства - не менее 100 А.

Устройство обеспечивает передачу в систему линейной телемеханики следующих параметров:

- напряжение труба-рельс;

- активный ток устройства (текущее значение, среднее и максимальное значение за 10 минут);

- общий дренажный ток (текущее значение, среднее и максимальное значение за 10 минут);

- поляризационный потенциал;

- защитный потенциал;

- ток поляризации;

- состояние датчика коррозии;

- наличие сети 230В;

- вскрытие блок-бокса.

Параметры передаются по двухпроводному интерфейсу RS-485 по протоколу логического обмена GOLD Modbus Protocol. Скорость обмена – 9600 бит/с.

Электропитание устройства должно осуществляться от однофазной сети переменного тока напряжением (184 - 253) В, (50±1) Гц.

Устройство «УДАР-01» оснащено устройствами защиты от перенапряжений по всем входным и выходным цепям (в том числе на входе питающей сети 230 В, цепи интерфейса RS-485).

Масса устройства - не более 100 кг.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды - от минус 45°С до +50°С.

Относительная влажность воздуха – до 95 % при температуре +25°С.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ, ГАБАРИТНЫЕ РАЗМЕРЫ

Конструктивное исполнение – напольное.

Габаритные размеры – 1610х800х630.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
