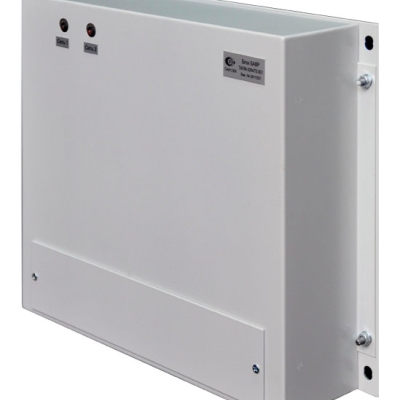

БАВР

Тип оборудования: блок аварийного включения - БАВР

Производитель: ПАРСЕК

Гарантия на БАВР: 12 мес.

Назначение прибора:

БАВР - блок аварийного включения резерва предназначен для повышения надежности катодной защиты подземных металлических сооружений методом "холодного" резервирования двух устройств катодной защиты (УКЗ) мощностью до 9 кВт, а также для защиты УКЗ от повышения и понижения напряжения в питающей сети переменного тока 230 В.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

К блоку могут быть подключены два УКЗ (основное и резервное) любого типа с выходными параметрами:

- диапазон выходного напряжения - от 2 до 100 В;

- максимальный выходной ток - 90 А;

- максимальная мощность - не более 9 кВт.

Через блок осуществляется подача питания на основное и резервное УКЗ от промышленной двухфазной сети 230 В.

Блок коммутирует выходной ток работающего (исправного) УКЗ к нагрузке.

Блок автоматически переключает основное УКЗ на резервное в случае выхода из строя основного УКЗ (выходное напряжение - менее 2 В).

Блок отключает УКЗ от промышленной сети 230 В при выходе напряжения питания за пределы (160-260) В и в случае его исправного состояния переключает  его на вторую сеть.

Переключение УКЗ с основного на резервное и переключение фаз сети производится по формуле «любое исправное УКЗ автоматически подключается к любой исправной фазе сети с приоритетом – основное УКЗ и первая фаза сети». Напряжение с неисправного УКЗ снимается. В случае выхода из строя фаз сети или обоих УКЗ повторный запуск блока возможен только в ручном режиме путем переключения автомата включения питания после устранения неисправности в сети или замены УКЗ.

Подача напряжения на основное УКЗ происходит с задержкой 4сек, переключение основного УКЗ на резервное – с задержкой 12сек, с резервного на основной УКЗ – 6 сек.

Все параметры блока (диапазон выходных напряжений, минимальная величина выходного напряжения УКЗ, времена задержек переключений и пр.) задаются программно и могут изменяться в каждом конкретном случае условий эксплуатации блока.

Блок выдерживает повышение напряжения в сети до 300 В.

Блок переключает электрод сравнения с основного УКЗ на резервное и обратно, в зависимости от того, какое УКЗ в данное время включено.

Блок осуществляет вывод вспомогательного питания в 230 В и максимальной мощностью 100 Вт от любой из исправно функционирующих фаз сети.

Максимальная рассеиваемая мощность - не более 15 Вт.

Масса блока - не более 8 кг.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Место размещения блока - помещения с нерегулируемыми климатическими условиями, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе, без прямого воздействия солнечного излучения, атмосферных осадков, ветра, песка и пыли.

Температура окружающей среды - от минус 45 °С до +50 °С.

Относительная влажность воздуха - до 95 % при температуре +25 °С.

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Габаритные размеры блока — 390х332х100 мм.

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ

БАВР рекомендуется устанавливать в непосредственной близости от резервируемых УКЗ. Входы и выходы блока необходимо заземлять системой грозозащиты.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
