Тип оборудования: Блескомер фотоэлектрический

Производитель: Градиент-техно

Описание: Предназначен для измерения блеска направленного светового потока поверхности лакокрасочных, эмалированных покрытий и других поверхностей в видимой области спектра с целью количественной оценки зрительного восприятия человеческим глазом степени блеска лакокрасочных, эмалированных покрытий и других поверхностей.

Гарантия: 12 месяцев

Назначение:

Блескомер фотоэлектрический.

Блескомеры предназначены для измерения блеска при углах освещения-наблюдения 20°/20°, 45°/45°, 60°/60°, и комбинированный вариант: измерение блеска и яркости покрытий 45/0/45 направленного светового потока поверхности лакокрасочных, эмалированных покрытий и других поверхностей в видимой области спектра с целью количественной оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей соответственно.

Блескомеры соответствуют требованиям ГОСТ Р 52663-2006, ГОСТ 896-69, ISO 2813, ASTMD 523 - 89.

Блескомеры предназначены для применения во всех отраслях промышленности, где применяются или выпускаются изделия с лакокрасочным, эмалированным и другим покрытиями.

Применение:

• Блескомеры БФ-5 являются переносными приборами и предназначены для измерения коэффициента блеска лакокрасочных покрытий фотоэлектрическим методом при углах подсвета - отражения пучка света: 20°, 60°, 45°.
• Прибор имеет малый вес и габариты, поэтому легко применяется как в лаборатории, так и на линии производства изделий.
• Настройка блескомера проверяется перед каждой серией измерений при помощи калибровочного образца.
• После транспортировки или хранения при пониженных температурах блескомер необходимо выдержать в течение не менее 4 часов при рабочей температуре.
• Для измерения блеска поверхности блескомер устанавливается на калибровочный образец блестящей поверхности.
• Блескомер включают, нажав кнопку "ВКЛ".
• После появления показаний на индикаторе нажимают кнопку "ИЗМ" и фиксируют показания блеска в единицах блеска, появившиеся на цифровом индикаторе.
• При необходимости регулируют показание до величины, указанной на стандартном образце или в сертификате калибровки блескомера.
• Для этого вращают отверткой шлиц резистора, вставленной в шлиц регулировочного винта резистора через отверстие "КАЛИБР" в правой стенке корпуса блескомера, и устанавливают величину с точностью ±0,1...0,2 ед.
• Контроль установленной величины производится на индикаторе, после нажатия кнопки "ИЗМ".
• Далее переносят блескомер на контролируемую поверхность, нажимают кнопку "ИЗМ" и фиксируют показание, появившееся на цифровом индикаторе.
• Эта величина будет сохраняться до следующего нажатия кнопки "ИЗМ" или до выключения прибора.

Конструкция:

• Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света на белом светодиоде с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки, аккумуляторная батарея.
• Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 20° (или 45°, или 60°) от нормали к измеряемой поверхности.
• Узел фотоприемника блескомера, ось которого также расположена под углом 20° (или 45°, или 60°) от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.
• Оба оптических элемента размещены и зафиксированы в едином корпусе в отверстиях в соответствии с заданными углами. Два этих отверстия имеют единое выходное окно на нижней рабочей поверхности блескомера, которая устанавливается на измеряемую поверхность.
• На верхней плоскости блескомера размещен жидкокристаллический цифровой индикатор на 3,5 десятичных разряда, кнопки включения («ВКЛ») и измерения («ИЗМ»).
• На одной боковой поверхности блескомера расположено отверстие с шлицевым выводом резистора регулировки блеска при калибровке блескомера, на противоположной боковой поверхности расположено гнездо для подключения зарядного устройства.
• Зарядное устройство блескомера состоит из трансформатора, выпрямителя, стабилизатора и светодиода контроля наличия зарядного тока.
• В блескомере для увеличения количества измерений до новой зарядки аккумулятора используется импульсное питание источника света.
• Принцип работы блескомера основан на фотоэлектрическом методе измерения величины блеска. Световой поток из источника света выходит параллельным пучком под углом освещения j1 и направляется на контролируемый образец. При определении блеска параллельный пучок света, отразившись от поверхности контролируемого образца и пройдя через коллиматор фотоприемника, фокусируется на фотоприемнике, расположенным под углом наблюдения j2 от нормали к контролируемой поверхности, и при этом j1 = j2. Цифровая величина фототока, вызванного отраженным световым потоком, служит показателем блеска образца. Для контроля и подстройки блескомера применяется рабочий калибровочный образец, аттестованный в установленном порядке. Рабочий калибровочный образец представляет собой полированную пластину из стекла ИКС-6, черного цвета с величиной единиц блеска 70 ±30.

Технические характеристики:

• Диапазон измерения блеска поверхности покрытий в видимой области спектра, который служит показателем степени блеска (при углах освещения-наблюдения 20°/20°, 45°/45°, 45°/0/45° (комбинированный вариант), 60°/60° направленного светового потока), единиц блеска, 0 - 100.
• Диапазон показаний блеска, единиц блеска, 0 - 199.
• Основная абсолютная погрешность измерения блеска, единиц блеска, не более ±2. Величина блеска рабочего стандартного образца блестящей поверхности при геометрии освещения-наблюдения 20°/20°, 45°/45°, 60°/60° составляет 70 ±30 единиц блеска и указана в сертификате калибровки (поверки) блескомера.
• Питание блескомера осуществляется от встроенного аккумулятора, напряжения 9В, зарядка которого осуществляется с помощью зарядного устройства, входящего в комплект блескомера, от сети переменного тока напряжением 220 ±22 В, 50 ±1 Гц. Средний срок службы до среднего ремонта, лет, не менее, 5.
• Назначенный ресурс до среднего ремонта, часов, не менее, 2000.
• Габаритные размеры, мм, 120,5 х 31,5 х 84.
• Масса блескомера, кг, 0,35.Габаритные размеры зарядного устройства, мм, 88 х 49 х 72. Масса зарядного устройства, кг, 0,3.
• Габаритные размеры калибровочного образца в оправе, мм, 130,5 х 36,5 х 14,5.
• Масса калибровочного образца в оправе, кг, 0,15.

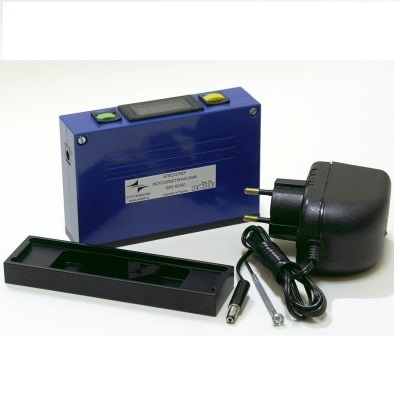

Комплект поставки:

• Прибор БФ5 - 20/20 - 1 шт.
• Прибор БФ5 - 45/45 - 1шт.
• Прибор БФ5 - 60/60 - 1 шт.
• Прибор БФ5-45/0/45 - 1 шт.
• Калибровочный образец блестящей поверхности - 1 шт.
• Зарядное устройство - 1 шт.
• Отвертка часовая - 1 шт.
• Руководство по эксплуатации - 1 экз.
• Паспорт - 1 экз.
• Упаковка - 1 шт.
