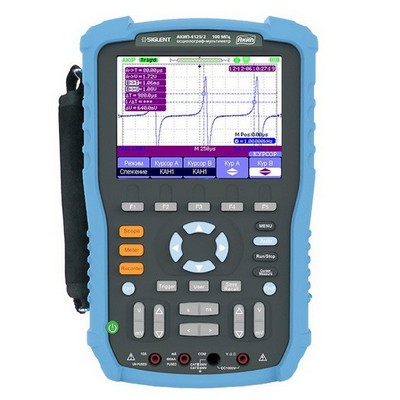

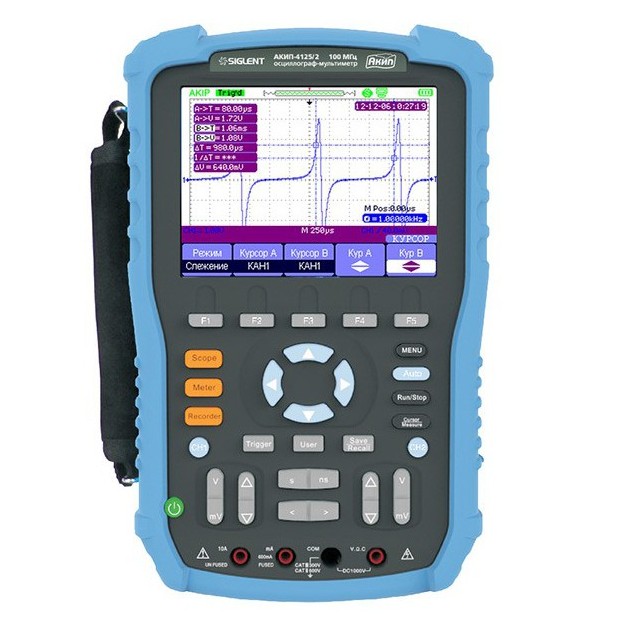

Канал вертикального отклонения

Полоса пропускания

0…200 МГц

Коэф. отклонения (Коткл.)

2 мВ/дел…100 В/дел

Погрешность уст. Коткл.

± 3 %

Время нарастания

≤ 1,7 нс

Входной импеданс

1 МОм (± 2 %) / 18 пФ (± 3 пФ)

Макс. вх. напряжение

Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III

Связь по входу

Открытый, закрытый, “земля”

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

5 нс/дел…50 с/дел

Погрешность уст. Кразв.

±0,005 %

Режим работы

Основной, ZOOM окна, самописец (ROL), X-Y

Синхронизация

Ист. синхронизации

Канал 1, Канал 2

Режимы запуска разв.

Автоколебательный, ждущий, однократный

Тип синхронизации

По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения,
чередующийся запуск (ALT)

Аналого-цифровое преобразование

Разрядность АЦП

8 бит

Частота дискретизации

500 МГц

Эквивалентная 50 ГГц (для периодического сигнала)

Интерполяция

Sin (х) /х

Объем памяти

16 кБ на канал (32 кБ при объединении каналов)

Режим сбора данных

Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс,
накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел)

Измерения

По вертикали

Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее,
с.к.з., цикл. с.к.з., выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность,
фаза

Измерение вр. задержки

8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Курсорные

ΔU, ΔT, Δ1/T (вручную), режим «слежение»

Постоянное и переменное напряжение (СКЗ)

Пределы измерения напряжений

DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В

AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц)

Разрешение

Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В

Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В

Вх. сопротивление

10 МОм

Погрешность

Пост.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр

Перем.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр

Постоянный и переменный ток (СКЗ)

Предел измерений

60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц)

Разрешение

10 мкА, 100 мкА, 1 мА, 10 мА

Погрешность измерения

± 1% ± 5 емр (60, 600 мА), ± 1,5% ± 5 емр (6 А, 10 А)

Сопротивление

Предел измерений

600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм

Разрешение

0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм

Погрешность

± 1 % ± 5 емр

Прозвон цепи

Порог срабатывания

<50 >

Индикация

Непрерывный зв. сигнал f=2 кГц

Испытание p-n

Макс. ток теста

1,5 мА

Напряжение теста

0…2 В

Ёмкость

Предел измерений

40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ, минимальное измерение от 5 нф

Разрешение

10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ

Погрешность

± 3 % ± 10 емр (40 нФ); ± 4 % ± 1 емр

TRENDPLOT

Режим просмотра

Полный - отображение всех записанных данных

Нормальный - отображение последних записанных данных

Длина памяти

Осциллограф: 800 кБ; Мультиметр: 1,6 МБ

Длительность записи

Осциллограф: > 24 часов; Мультиметр: до 338 дней

Источник сигнала

Канал 1 (2), 1 и 2, мультиметр

Доп. функции

Ручной запуск, курсорные измерения, растяжка (Zoom)

Регистратор

Коэф. развертки (Кразв.)

100 мс/дел…50 с/дел

Длина памяти

Внутренняя: 7 МБ при объединении (3,5 на канал)

Внешняя: в зависимости от объема USB-flash диска

Дополнительные возможности

Интерфейс

USB 2.0 для сохранения данных и дистанционного управления

Математика

Сложение, вычитание, умножение, деление, БПФ, инверсия

Документирование

Запись и воспроизведение до 2500 кадров

Сохранение данных

Запись формы сигнала в стандартах Bmp, CSV

Общие данные

Память

10 осциллограмм / 20 профилей (внутр./внеш USB-flash)

ЖК-дисплей

Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000»

Интерфейс

USB 2.0 – 2шт (device, host)

Универсальное питание

∼220 В/ 50 Гц; <-> 9 В постоянное 4 А (зарядное устройство/адаптер); аккум.
батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы)

Условия эксплуатации

0 °С…40 °С; отн. влажность не более 75 %

Габаритные размеры

259 × 163 × 53 мм

Масса

1,5 кг (с аккумулятором)
