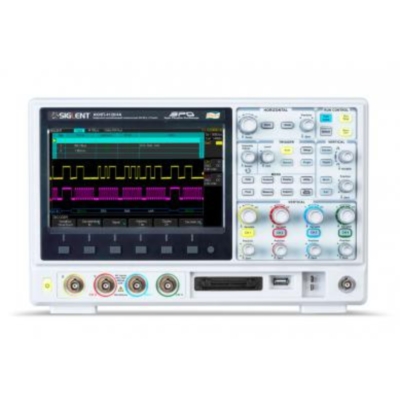

Канал вертикального отклонения

Количество каналов

4

Полоса пропускания (-3 дБ)

0…100 МГц

Коэф. отклонения (Коткл.)

2 мВ/дел…10 В/дел

Погрешность установки Коткл

± 3 %

Время нарастания

≤ 3,5 нс

Входной импеданс

50 Ом, 1 МОм (± 2 %) / 23 ± 4 пФ

Макс. входное напряжение

400 Вскз (DC+AС пик), Кат I

Математика

+, -, х; /; БПФ, d/dt, ∫dt, √

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 50 с/дел

Погрешность установки Кразв.

± 0,0025 %

Режимы работы

Основной, ZOOM окна, самописец, X-Y

Синхронизация

Источники синхросигнала

Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал

Режимы запуска развертки

Автоматический, ждущий, однократный

Виды синхронизации

По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN

Предзапуск

20 делений

Послезапуск

1000 делений

Вид входа

Открытый, закрытый, ВЧ и НЧ фильтры

Чувствительность синхронизации

Внутренняя: 0,5 деления шкалы;

Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц);

Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Частота дискретизации

1 ГГц на канал (2 ГГц при объединении каналов)

Интерполяция

SinX/x

Длина записи

14 МБ (28 МБ при объединении каналов)

Пиковый детектор

2 нс

Режимы работы

Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.

Курсорные измерения

Функции

∆U; ∆T; 1/∆T

Автоматические измерения

Функции по вертикали

Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе

Функции по горизонтали

f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза

Измерение задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Дополнительные возможности

Интерфейс

USB, LAN, опционально- GPIB

Автоустановка

В/дел, с/дел, параметры синхросигнала

Режим X-Y

Х – кан 1, 3; Y – кан 2, 4; разность фаз < >

Логический анализатор I2C,SPI,UART/RS232,CAN,LIN (ОПЦИЯ)

Частота дискретизации

500 МГц

Длина памяти

до 28 МБ/канал

Число каналов

8

Синхронизация

по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN

Порог срабатывания

TTL, CMOS, ECL, PECL, пользовательский (± 10 В)

Функциональный генератор (опция)

Формы сигналов

Синус, меандр, треугольник, импульс, постоянное напряжение, шум, кардио, гауссовский импульс и экспонента нарастающая/ спадающая

Частотный диапазон

1 мкГц ~ 25 МГц (Синус)

1 мкГц ~ 10 МГц (Прямоугольник, импульс)

1 мкГц ~ 300 кГц (Пила)

1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный)

Частота дискретизации

125 МГц

Длина памяти

16000 точек для произвольной формы

Разрешение

1 мкГц

Разрядность ЦАП

14 бит

Выходной уровень

4 мВпик ~ 6 Впик (1 МОм)

2 мВпик ~ 3 Впик (50 Ом)

Погрешность установки

Частота: ±5*10-5;

Амплитуда: ±10%

Постоянное смещение

± 3 В (1 МОм); ± 1,5 В (50 Ом)

Скважность

20 % ~ 80 % (для прямоугольника и импульса)

Симметрия

0 % ~ 100 % (для пилы)

Общие данные

ЖК-дисплей

Цветной (TFT) SVGA, диагональ 20 см, 8 × 14 дел (разреш. 800 х 480)

Напряжение питания

100…240 В, 45…400 Гц (автовыбор); 50 ВА; кат. 2

Рабочая температура

+10…+40°С; влажность ≤ 85%

Габариты

352 х 224 х 112 мм

Масса

6,2 кг
