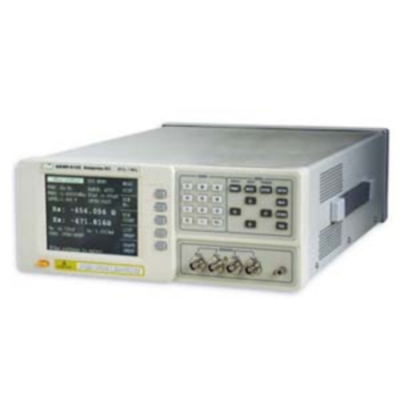

Измеритель параметров RLC АКИП-6105
Тип оборудования: Измеритель параметров RLC
Производитель: АКИП
Модель: АКИП-6105
Гарантия на измеритель параметров RLC - АКИП-6105: 12 мес.
Назначение прибора:
Измеритель параметров RLC АКИП-6105 - прецизионный ВЧ измеритель: диапазон частот 20Гц -1 МГц (разреш. 0,01 Гц), базовая погрешность 0,01 %, сопротивление R, Z (0,01мО…. 99,9 ГОм), емкость (1фФ…10Ф), индуктивность ( 0,1нГн…99,9 кГн), фазовый сдвиг -180…+180 0, добротность Q (0,001…100000), тангенс угла потерь D (0,00001…10), реактивное сопротивление (X), компл. проводимость Y (адмитанс), проводимость (G), реактивная проводимость (B);
∆% - измерения,
режим сортировки компонентов (10 ячеек/ 5 пар),
табличные измерения по 10 точкам (качание),
источник пост. внутреннего смещения до 2 В (1мВ)/ до 20 мА(10мкА),
интерфейс RS-232,
USB (подкл. внеш. носителей),
опционально: GPIB, сортировщик; запись/считывание профилей (20 ячеек), скорость измерений (до 30 изм/сек);
усреднение 1…255
Особенности измерителя АКИП 6105:
Диапазон частот 20 Гц -1 МГц (разрешение 0,01 Гц);
Базовая погрешность 0,01 %;
Сопротивление R, Z (0,01 мОм ... 99,9 ГОм);
Емкость (1фФ … 10 Ф);
Индуктивность (0,1 нГн … 99,9 кГн);
Фазовый сдвиг (Δ) -180o … +180o;
Добротность Q (0,001 … 100000);
Тангенс угла потерь D (0,00001 … 10);
Реактивное сопротивление (X);
Комплексная проводимость Y (адмитанс);
Проводимость (G);
Реактивная проводимость (B);
g% - измерения;
Режим сортировки компонентов (10 ячеек/ 5 пар);
Табличные измерения по 10 точкам (качание);
Источник постоянного внутреннего смещения до 2 В (1 мВ) / до 20 мА(10 мкА);
Интерфейс RS-232, USB (подкл. внеш. носителей), опционально: GPIB;
Сортировщик;
Запись / считывание профилей (20 ячеек);
Скорость измерений (до 30 изм / сек);
Усреднение 1 … 255;
ЖК-графический дисплей (320 х 240).
Технические характеристики измерителя АКИП-6105:
|
Измерение RLC |
|
|
Сопротивление (Z, R) |
до 100 МОм с максимальным разрешением 0,01 Ом |
|
Емкость (С) |
до 10 Ф с максимальным разрешением 0,00001 пФ |
|
Индуктивность (L) |
до 100 кГн с максимальным разрешением 0,00001 мкГн |
|
Добротность (Q) |
0,01 - 9999 |
|
Тангенс угла потерь (D) |
0,0001 - 9999 |
|
Фазовый сдвиг (q) |
-180о ... 180о |
|
Базовая погрешность |
±0,05% в основном диапазоне |
|
Скорость измерения |
до 30 изм/сек в быстром режиме |
|
Запуск измерений |
автоматический, ручной, внешний |
|
Схема измерения |
Параллельная/последовательная (ручной выбор) |
|
Выбор предела измерения |
автоматический или ручной |
|
Тест-сигнал |
|
|
Частота тест-сигнала |
20 Гц - 1 МГц |
|
Уровень сигнала |
5 мВ - 2В |
|
Разрешение по частоте |
0,001 Гц |
|
Погрешность по частоте |
±0,02% |
|
Выходное сопротивление |
30 Ом/100 Ом, переключаемое |
|
Постоянное смещение |
до 2 В |
|
Дополнительные функции |
|
|
Режим индикации измерений |
Абсолютное значение, дельта измерение, дельта измерение в %, усреднение, графики качания по 960 точкам, качание по 10 точкам частоты/уровня/смещения |
|
Память |
520 профилей |
|
Режим сортировки компонентов |
10 ячеек (компаратор) |
|
Интерфейс |
RS-232, USB, GPIB |
|
Дисплей |
|
|
Формат индикации |
6 разрядов на основной шкале, 6 разрядов на дополнительной шкале |
|
Экран |
графический ЖКИ (320 х 240) |
|
Общие данные |
|
|
Напряжение питания |
220 В/50 Гц |
|
Условия эксплуатации |
10оС ... 50 оС и относительная влажность 85% |
|
Габаритные размеры |
430 х 186 х 490 мм |
|
Масса |
15 кг |
Комплектация измерителя АКИП-6105:
2-х проводный адаптер прямого подключения компонентов;
4-х проводный измерительный кабель с 2-мя зажимами "крокодил" ;
Короткозамыкатель;
Измеритель АКИП-6105;
Руководство по эксплуатации;
Шнур питания.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
|
