Артикул: АКИП-2303
|

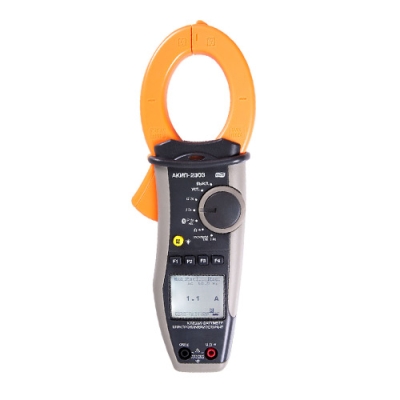

Токовые клещи АКИП-2303
Тип оборудования: клещи токоизмерительные
Производитель: АКИП
Модель: АКИП-2303
Описание: Прибор для измерения тока и напряжения
Гарантия на клещи токоизмерительные АКИП-2303: 12 мес.
Назначение прибора:
Токовые клещи АКИП-2303 с возможностью применения в 1ф и 3ф сетях (60 параметров), предназначены для:
Измерения постоянного и переменного тока до 1000 А
Измерения постоянного и переменного напряжения до 1000 В
Измерения сигнала произвольной формы (TRMS)
Измерения пускового тока (Inrush), пиковых (от 1мс), макс, мин, значений тока, напряжения, мощности, энергии, коэффициента мощности
Измерения суммарного коэффициента гармоник (THD,%) и гармоник напряжения (DC.. 25-я) и гармоник тока (1..25-я)
Измерения частоты тока и напряжения (макс, мин, усредн)
Измерения сопротивления до 60 кОм (макс, мин, усредн), прозвон цепи (до 150 Ом)
Определения порядка чередования фаз
Измерения мощности (энергии) в цепи постоянного тока
Измерения активной, реактивной и полной мощности (P, Q, S)
Измерения коэф. мощности (макс, мин, усредн) с учетом типа нагрузки
Измерения энергии (активной EA, реактивной Er), таймер
Особенности токовых клещей АКИП-2303:
Автовыбор пределов измерений, удержание результата (HOLD)
Однополюсный индикатор совпадения фаз в 3ф сети (синфазность)
Бесконтактный детектор фазного напряжения (LED-индикатор от 100 В)
Длительная регистрация во внутреннюю память (60 параметров до 2,1 дней)
Большой графический ЖК-дисплей с подсветкой (128×128 пикс.)
Автовыключение, индикация разряда батарей
Интерфейс Bluetooth 2.0 для соединения с ПК
Повышенная безопасность (кат IV 600 В)
Соответствие МЭК 61010, двойная изоляция
Технические характеристики токовых клещей АКИП-2303:
|
Постоянное напряжение (DC) |
|
|
Диапазон измерений |
0,5 В…1000 В |
|
Разрешение |
0,1В |
|
Погрешность измерения |
±(1,0% + 4 ед. счета) |
|
Входной импеданс |
2,6 МОм |
|
Защита входа |
1000 В пост./ перем. ( скз) |
|
Переменное напряжение (TRMS) |
|
|
Диапазон измерений |
0,5 В…1000 В (при макс. коэф. амплит. = 1,41) |
|
Разрешение |
0,1В |
|
Погрешность измерения |
±(1,0% + 3 ед. счета) на частоте 43…63 Гц |
|
± (3,5% + 3 ед. счета) на частоте 10…43 Гц и 63…400 Гц |
|
|
Входной импеданс |
2,6 МОм |
|
Защита входа |
1000 В пост./ перем. ( скз) |
|
Измерение постоянного и переменного напряжения |
|
|
Значения |
макс/ мин/ пиковые |
|
Диапазон измерений |
0,5…1000 В |
|
Разрешение |
0,1В |
|
Погрешность измерения |
± (3,5% + 5 ед. счета) |
|
Время отклика |
1 с |
|
Защита входа |
1000 В пост./ перем. ( скз) |
|
Переменный ток |
|
|
Диапазон измерений |
0,5 А…1000 А |
|
Разрешение |
0,1 А |
|
Погрешность измерения |
± (2,0% + 5 ед. счета) |
|
Защита входа |
2000 А пост./ перем. ( скз) |
|
Переменный ток (TRMS) |
|
|
Диапазон измерений |
0,5…1000 А (при макс. коэфф. амплит. = 3,0) |
|
Разрешение |
0,1 А |
|
Погрешность измерения |
± (2,0% + 4 ед. счета) на частоте 43…63 Гц |
|
± (3,5% + 5 ед. счета) на частоте 10…43 Гц, 63…400 Гц |
|
|
Защита входа |
2000 В пост./ перем. (скз) |
|
Измерение силы переменного тока |
|
|
Значения |
макс/ мин/ пиковые |
|
Диапазон измерений |
0,5…1000 А |
|
Разрешение |
0,1 А |
|
Погрешность измерения |
± (3,5% + 5 ед. счета) |
|
Время отклика |
1 с |
|
Защита входа |
1000 В пост./ перем. ( скз) |
|
Сопротивление и прозвонка цепи (автовыбор) |
|
|
Пределы измерений |
0…60 кОм |
|
Разрешение |
0,1 Ом |
|
Погрешность измерения |
±(1,0% + 5 ед. счета) |
|
Прозвонка (f сигн. 2 кГц) |
до 150 Ом |
|
Защита входа |
1000 В пост./ перем. ( скз) × 60 c |
|
Частота (напряжение/ток) |
|
|
Диапазон измерений |
10 Гц…99,9 Гц/100…400 Гц |
|
(0,5В…1000 В/ 0,5 А…1000 А) |
|
|
Разрешение |
0,1 Гц/1 Гц |
|
Погрешность измерения |
± (1% + 5 ед. счета) |
|
Защита входа |
1000 В пост./ перем. ( скз), 2000 А пост./ перем. ( скз) |
|
Гармоники (напряжение/ток) |
|
|
Диапазон измерений |
1…25/1…8 |
|
Частота |
10…75 Гц/76…400 Гц |
|
Разрешение |
0,1 В/ 0,1А |
|
Погрешность измерения |
± (5% + 5 ед. счета) |
|
Мощность постоянного тока |
|
|
Диапазон измерений |
0…100 кВт; 100…1000 кВт |
|
Разрешение |
0,01 кВт; 0,1 кВт |
|
Погрешность |
± (3,0% + 3 ед. счета) при >10 В, ≥2 А |
|
Мощность (P, Q, S) |
|
|
Диапазон измерений (кВт, к ВАР, кВА) |
0…99,99; 100…1000 |
|
Разрешение |
0,01; 0,1 |
|
Погрешность измерения |
± (2,0% + 3 ед. счета); ± (3,0% + 3 ед. счета) |
|
для Sin сигнала U >10 В; I >2 А; f= 10..65 Гц; коэфф. мощн.=0,5i..0,5c |
|
|
Для Sin сигнала U >10 В; I >5 А; f >65 Гц; коэфф. мощн.=0,5i..0,5c |
|
|
Коэффициент мощности (Pf, Pfi, Pfc) |
|
|
Диапазон измерений |
0,2…1,00 |
|
Разрешение |
0,01 |
|
Погрешность измерения |
±3° для Sin сигнала U >10 В; I >2 А; f= 10..65 Гц; коэфф. мощн.=0,5i..0,5c |
|
Для Sin сигнала U >10 В; I >5 А; f >65 Гц; коэфф. мощн.=0,5i..0,5c |
|
|
Энергия (Ea, Eri, Erc) |
|
|
Диапазон измерений (кВт*ч, кВАР*ч) |
0…100; 100…1000 |
|
Разрешение |
0,01; 0,1 |
|
Погрешность измерения |
± (2,0% + 3 ед. счета); ± (3,0% + 3 ед. счета) |
|
для Sin сигнала U >10 В; I >2 А; f= 10..65 Гц; коэфф. мощн.=0,5i..0,5c |
|
|
Для Sin сигнала U >10 В; I >5 А; f >65 Гц; коэфф. мощн.=0,5i..0,5c |
|
|
Определение порядка чередования фаз и совпадения фаз в соединяемых фидерах |
|
|
Диапазон измерений |
100…1000 В |
|
Рабочая полоса частот |
40…70 Гц |
|
Входной импеданс |
1,3 МОм |
|
Защита входа |
1000 В (скз) |
|
Регистрация параметров |
|
|
Память |
2 МБ |
|
Количество параметров |
60 макс. |
|
Период регистрации (IP) |
1, 5, 10, 30, 60, 120, 300, 600 или 900 с |
|
Автономная запись |
Около 2,1 дн. при записи 60 параметров с интервалом 900 с |
|
Общие данные |
|
|
Тип преобразователя |
Датчик Холла |
|
Макс. индицируемое число |
9999 (+ децимальная точка) |
|
Скорость выборки |
6400 выб./с |
|
Скорость обновления экр. |
1 раз/с |
|
Макс. диаметр провода |
45 мм |
|
Источник питания |
1,5 В х 2 (тип ААА) |
|
Срок службы источника питания |
ок. 53 ч |
|
Радиомодуль |
Bluetooth 2.00 (2,4 ГГц, класс 2) |
|
Дисплей |
Графический, 128×128 пикс. с подсветкой |
|
Автовыключение |
5 мин |
|
Условия эксплуатации |
0 °С…40 °С, отн. влажность не более 80 % |
|
Габаритные размеры |
252 х 88 х 44 мм |
|
Масса |
420 г (с эл. питания) |
Комплект поставки: Измерительные провода (2 шт.), клеммы "крокодил" (2 шт.), источники питания (2 шт. -установлены), чехол-фиксатор, транспортная сумка, руководство по эксплуатации.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
|
