Артикул: АКИП-8702
|
Тип оборудования: измеритель сопротивления заземления, мегаомметр, измеритель параметров электрических сетей
Производитель: АКИП
Модель: АКИП-8702
Описание: Прибор для измерения сопротивления заземления
Гарантия на измеритель сопротивления заземления (мегаомметр) АКИП 8702: 12 мес.
Назначение прибора:

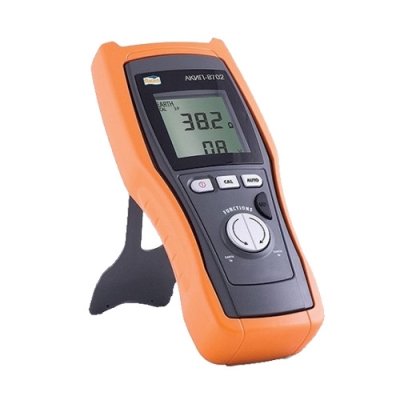

Измеритель сопротивления заземления (мегаомметр) АКИП 8702 - цифровой тестер заземления АКИП-8702 представляет собой микропроцессорный измеритель электрического сопротивления заземления. Данная модель схемотехнически воплощает современный подход к измерению заземления электрических сетей и электроустановок для анализа показателей безопасности. Прибор позволяет производить быстрое тестирование электрического сопротивления контура заземления переменным током при проверке нормированных параметров.
Измеритель параметров электрических сетей АКИП-8702 разработан таким образом, чтобы обеспечить наивысшую степень безопасности благодаря исполнению с двойной изоляцией корпуса и защитой входа от перегрузки по напряжению категории III.
Тестер заземления АКИП-8702 может быть использован для измерения заземления в электросооружениях (сетях) и энергообъектах с типом заземления TT, TN и IT (промышленного, бытового, медицинского, ветеринарного назначения). Предел безопасного напряжения прикосновения Uпр выбирается из двух значений: 50В (обычные условия), 25В - для помещений с повышенной опасностью, особо опасных и в наружных ЭУ. Защита от перегрузки категория III ~240В («фаза-земля»), максимальное напряжение между входными гнездами прибора ~415В. Прибор имеет функции калибровки сопротивления измерительных проводов и автоматической регулировки для подавления шумового напряжения (наведённого напряжения элетропомех).
Когда нет возможности заглубить в грунт дополнительные электроды для 3-х полюсного метода (например, в плотной исторической застройке) или когда третий защитный провод в электророзетке отсутствует (например, в старых зданиях), можно использовать упрощенный 2-х полюсный метод. Он является более безопасным и удобным, но при этом дающий дополнительную погрешность.
В качестве электрода можно использовать любой металлический элемент (сооружение, конструкцию) при условии, что его собственное сопротивление заземления незначительно и выполнено независимо от тестируемого сооружения заземления. В качестве вспомогательного электрода можно использовать водопроводный кран, металлический столб освещения или любую металлическую деталь, заглублённую в землю.
В электросетях с типом заземления TT возможно использовать для подключения нейтральный проводник непосредственно на электророзетке или в распредшкафу в качестве вспомогательного электрода заземления при выполнении измерений в 2-х полюсным режиме (EARTH 2W).
Особенности мегаомметра АКИП 8702:
Технические характеристики мегаомметра АКИП-8702:
|
Измерение сопротивления заземления |
||||||
|
Диапазон измерений (автовыбор) |
0,8…19,99 Ом |
20..199,9 Ом |
0,2…1,999 кОм |
2,0…19,99 кОм |
20…49,9 кОм |
|
|
Разрешение |
0,01 Ом |
0,1 Ом |
1 Ом |
0,01 кОм |
0,1 кОм |
|
|
Тестовый сигнал |
110 Гц (синусоид.) |
|
||||
|
Тестовый ток / напряжение |
до 12 мА / до 25 В скз |
|
||||
|
Погрешность изм. (помехи ≤ 3В скз) |
± (2,0 % +3 ед.сч.) |
± (3,0 % +3 ед.сч.) |
|
|||
|
Погрешность изм. (≤ 3 В скз помехи ≤ 6 В скз) |
± (4,0 % +3 ед.сч.) |
± (6,0 % +3 ед.сч.) |
|
|||
|
Схема измерения |
2-х, 3-х проводная |
|
||||
|
Измерение напряжения помех (наведенное) |
||||||
|
Диапазон измерений |
0,1 В …99,9 В/ 100 В…299 В |
|
||||
|
Разрешение |
0,1В/ 1 В |
|
||||
|
Погрешность |
± (2,0 % + 2 ед.сч.) |
|
||||
|
Общие данные |
||||||
|
Дисплей |
ЖК-индикатор 55 мм х 55 мм |
|
||||
|
Условия эксплуатации |
0 °С … 40 °С, отн. влажность < > |
|
||||
|
Напряжение питания |
1,5 В х 6 (тип АА) или перезаряжаемые 1,2 В х 6шт |
|
||||
|
Ресурс батарей |
500 тестов |
|
||||
|
Автовыключение |
5 мин |
|
||||
|
Исполнение |
МЭК 61010, CAT III ~240В ("Ф-З")/ ~ 415 В (между любыми входами прибора) |
|
||||
|
Габаритные размеры |
240 х 100 х 45 мм |
|
||||
|
Масса |
0,63 кг |
|
||||
Комплект поставки: Измеритель АКИП-8702, чехол, 2 штыря заземления + 4 провода на бухтах (2х6 м; 15 м; 30 м) + 3 зажима-"крокодил", транспортная сумка (1 шт.), руководство по эксплуатации.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
