Артикул: АКИП-8402
|
Тип оборудования: Измеритель параметров электрических сетей
Производитель: АКИП
Модель: АКИП-8402
Описание: прибор для измерения параметров электрических сетей
Гарантия на измеритель параметров электрических сетей АКИП 8402: 12 месяцев.
Назначение прибора:

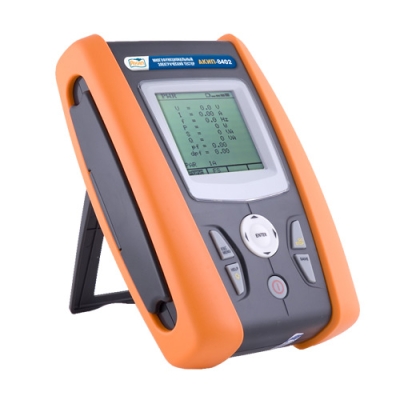

Измеритель параметров электрических сетей АКИП 8402 - простой и удобный в работе измеритель параметров электрических сетей. С помощью этого аппарата можно тестировать целостность электроцепей, замерять сопротивление проводников заземления, сопротивление изоляции, ток утечки.
АКИП 8402 измеряет параметры устройств защитного отключения общего и селективного типов. Во время работы вы сможете отслеживать время отключения, измерять напряжение прикосновения и ток отключения. АКИП 8402 измеряет сопротивление заземления без отключения УЗО. Измеритель параметров электрических сетей прибор имеет возможность определить полное сопротивление петли "Ф-З", цепи "Ф-Н", "Ф-Ф" и определять ожидаемый ток КЗ.
При работе АКИП 8401 указывает порядок чередования фаз, а также проверяет правильность подключения. В устройстве предусмотрена функция "автоизмерение" - она включает в себя одновременный замер полного сопротивления цепи заземления, тестирование устройств защитного отключения и измерение сопротивления изоляционного слоя.
Измеритель параметров электрических сетей АКИП 8402 будет полезен при монтаже, проверке и ремонте электросетей. Его можно использовать при проверке и установке осветительных приборов, ремонте и тестировании различных электроустройств.
Управление и настройка АКИП 8402 происходят при помощи всего шести кнопок, размещённых в удобном порядке. Устройство имеет достаточно большой экран с подсветкой, на нем отображаются процессы измерений и все основные индикаторы. Для экономии заряда батарей предусмотрена функция автоотключения.
Показания измерителя автоматически сохраняются в памяти прибора, рассчитанной на 500 значений. Полученные результаты можно перенести на ПК для более детальной обработки. Аппарат подключается к ПК с помощью оптического кабеля и программного обеспечения TOPVIEW 2006.
Измеритель параметров электрических сетей АКИП 8402 имеет ударопрочный корпус с двойной изоляцией, что обеспечивает высокий уровень безопасности пользователя при работе. АКИП 8402 питается от комплекта из 6-ти батареей АА, так же он работает от сети. Измеритель параметров электросетей АКИП 8402 поставляется вместе с кабелем для подключения к сети, измерительными проводами, зажимами "крокодил", тестовым щупом и сумкой для транспортировки.
Технические характеристики измерителя параметров электрических сетей АКИП-8402:
|
Измерение целостности защитных проводников |
|
|
Макс. напряжение теста (авто, R+Time, R-Time) |
От 4 до 24 В, постоянное (без нагрузки) |
|
Тестовый ток |
> 0,2 А, постоянный (сопротивление < > |
|
Разрешение |
1 мА |
|
Диапазон измерений |
0,01…9,99 Ом/ 10,0…99,9 Ом |
|
Разрешение |
0,01 Ом/ 0,1 Ом |
|
Погрешность измерения |
± (2,0 % + 2 ед.сч.) |
|
Измерение сопротивления изоляции |
|
|
Тестовое напряжение Uтест (пост.) |
50 В /100 В /250 В / 500 В / 1000 В |
|
Диапазон измерений (МОм) |
0,01…1999, До 4 поддиапазонов в зависимости от Uтест |
|
Макс. разрешение (МОм) |
0,01 |
|
Погрешность измерения |
От 2 % до 5 % - в зависимости от поддиапазона |
|
Измерение времени отключения УЗО |
|
|
Тестовый ток |
10-30-100-300-500 мА |
|
Время отключения (мс) и |
1…999 тестовый ток 1/2 IΔN, IΔN |
|
начальное значение дифф. тока (Δ I) |
1…200 тестовый ток 2 IΔN для ВДТ общего типа |
|
1…250 тестовый ток 2 IΔN для ВДТ селективного типа |
|
|
1…50 тестовый ток 5 IΔN для ВДТ общего типа |
|
|
1…160 тестовый ток 2 IΔN для ВДТ селективного типа |
|
|
Разрешение |
1 мс |
|
Погрешность |
± (2 % + 2 ед. счета) |
|
Измерение отключающего тока УЗО |
|
|
Измерение тока отключения |
(0,5-1,4) х I - АС-тип |
|
(до 10мА) |
(0,5-2) х I - А-тип |
|
Измерение тока отключения |
(0,5-1,4) х I - АС-тип |
|
(> 10мА) |
(0,5-2) х I - А-тип |
|
Разрешение |
0,1 х I |
|
Погрешность измерений |
нижняя граница допуска: - 0 %; верхняя граница допуска: + 5% |
|
Измерение напряжения прикосновения (Uп) |
|
|
Диапазон измерений |
0 … 2 х Uп (Uп = от 25 В до 50 В) |
|
Разрешение |
0,1 В |
|
Погрешность измерения |
± (5,0 % +3 ед.сч.) |
|
Измерение сопротивления цепи/петли |
|
|
Диапазон измерений |
0,01 … 9,99 Ом / 10 …199,9 Ом |
|
Разрешение |
0,01 Ом / 0,1 Ом |
|
Погрешность |
± (5,0 % +3 ед.сч.) |
|
Измерение сопротивления петли "фаза – земля" |
|
|
Диапазон измерений |
0,01… 19,9 Ом / 20…199,9 Ом / 200…1999 Ом |
|
Разрешение |
0,01 Ом / 0,1 Ом / 1 Ом |
|
Погрешность |
± (5,0 % +3 ед.сч.) |
|
Измерение сопротивления шины "земля" (без отключения УЗО) |
|
|
Тестовый ток |
15 мА |
|
Тестовое напряжение |
100… 265 В (фаза-нейтраль) |
|
Диапазон измерений |
0,01… 19,9 Ом / 0,1…199,9 Ом / 1…1999 Ом |
|
Разрешение |
0,01 Ом / 0,1 Ом / 1 Ом |
|
Погрешность |
± (5,0 % +1 Ом) – на диапазонах 0,01… 19,9 Ом / 0,1…199,9 Ом; |
|
± (5,0 % +10 ед.сч.) – на диапазоне 1…1999 Ом |
|
|
Чередование фаз |
|
|
Диапазон |
100 В … 460 В |
|
Индикация |
"123"/ "213" / "11-" |
|
Измерение тока утечки (опция HT 96U) |
|
|
Диапазон |
1 мА … 1200 А |
|
Разрешение |
1 мА |
|
Погрешность |
± (1,0 % +2 ед.сч.) |
|
Функция "мощность" |
|
|
Измерение переменного напряжения TRMS |
|
|
Диапазон измерений |
0,1 В ….460 В |
|
Разрешение |
0,1 В |
|
Погрешность |
± (1,0 % + 2 ед.сч.) |
|
Измерение переменного тока TRMS |
|
|
Диапазон измерений |
0,1А … 1200 А |
|
Макс. разрешение |
0,1 А |
|
Погрешность |
± (1,0 % + 2 ед.сч.) |
|
Измерение частоты напряжения |
|
|
Диапазон измерений |
47,0 … .63,0 Гц |
|
Разрешение |
0,1 Гц |
|
Погрешность |
± (2 % + 2 ед.сч. |
|
Измерение гармоник тока и напряжения |
|
|
№ измеряемой гармоники |
2 … 20 / 21 … 49 |
|
Разрешение |
0,1 % U1 (I1) |
|
Погрешность |
± (10 % +2 ед.сч.) – до 20-й гармоники; ± (20 % +2 ед.сч.) – свыше 20 – й гармоники |
|
Измерение активной и реактивной мощности |
|
|
Диапазон |
0,1 Вт (ВАР/ВА) … 9999 кВт (кВАР/кВА) |
|
Макс. разрешение |
0,1 Вт (ВАР/ВА) |
|
Погрешность |
1% ... 7% (в зависимости от диапазона и коэфф. мощности) |
|
Измерение коэффициента мощности (cos ?) |
|
|
Диапазон |
0,00 … 1,00 |
|
Разрешение |
0,01 |
|
Погрешность |
± 2 ед.сч |
|
Общие данные |
|
|
Дисплей |
ЖК-индикатор, экран 65 мм х 65 мм, монохромный |
|
Условия эксплуатации |
0 °С … 40 °С; отн. влажность < > |
|
Объем памяти |
500 тестов |
|
Напряжение питания |
1,5 В х 6 (тип АА) (в комплект не входят) |
|
Ресурс батарей |
Не менее 600 тестов |
|
Исполнение |
МЭК 61010 , МЭК 61326, МЭК 61557, кат. III ~415 В (ф-ф) / ~240 В (ф-з), двойная изоляция |
|
Габаритные размеры |
240 х 160 х 70 мм |
|
Масса |
1,2 кг |
Комплект поставки: Тестер АКИП-8402, 3-х проводной кабель с евро-вилкой, набор (3 изм. кабеля + 3 зажима "крокодил" + 1 тестовый щуп), сумка для транспортировки, руководство по эксплуатации.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
