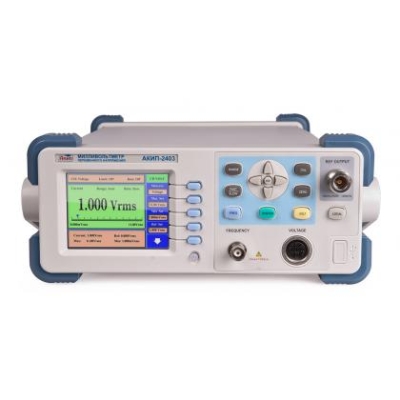

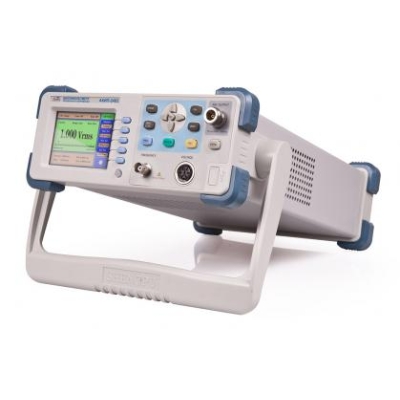

Вольтметр переменного напряжения АКИП-2403 + опция 2
Тип оборудования: вольтметр
Производитель: АКИП
Модель: АКИП-2403 + опция 2
Описание: Прибор для измерения напряжения
Гарантия на вольтметр переменного напряжения АКИП-2403 + опция 2: 12 мес.
Назначение прибора:
Вольтметр переменного напряжения АКИП-2403 + опция 2 с опцией частотомера до 2,5 ГГц, имеет диапазон частот от 9 кГц до 1,2 ГГц (с ВЧ пробником). Диапазон измерений: напряжение 1 мВ…10 В скз (на 50 Ом); относительный уровень -47 дБм …+33 дБм.
Особенности вольтметра переменного напряжения АКИП-2403 + опция 2:
Высокое разрешение (1 мкВ/ 0,01 дБ)
Ручной или автоматический выбор предела измерений, автоустановка нуля
Погрешность измерения (в зависимости от диапазона): ±2 … ±18 % (напряжение); ±0,3 дБ…±0,8дБ (уровень)
Измерительные входы/выходы: многоконтактный разъем подключения ВЧ-пробника (напряжение/ уровень), коаксиальные (BNC-частота, N-типа)
Цветной графический ЖК-индикатор с линейной шкалой
Опционально: ВЧ-детектор до 2 ГГц/ 3 ГГц, частотомер до 1,5/ 2,5/ 3,5 ГГц

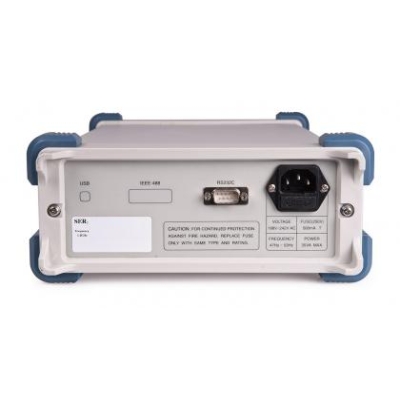

Интерфейс: RS-232, USB (опции: GPIB, USB на передней панели)
Компактный эргономичный дизайн
Высокая надежность (наработка на отказ > 20000 часов)
|
Диапазон частот |
|
|
С ВЧ-пробником |
9 кГц…1200 МГц |
|
С детектором 2 ГГц (опция) |
10 кГц… 2000 МГц |
|
С детектором 3 ГГц (опция) |
10 кГц… 3000 МГц |
|
Измерение напряжения |
|
|
Диапазон измерения |
1 мВ…10 Вскз (на нагрузке 50 Ом) |
|
Пределы измерений |
4 мВ / 40 мВ / 400 мВ / 4 В / 10 В (ручн. или автовыбор) |
|
Погрешность измерения (на 100 кГц) |
В диапазоне 10 мВ … 10 В: ± (2 %+5 ед.мл.р.) при 23±5℃(2%+5 ед.мл.р.) при 0…40±, ℃ В диапазоне 2 мВ … 10 мВ: ± (2,5 %+10 ед.мл.р.) при 23±5℃ (3,5 %+16 ед.мл.р.) при 0…40±, ℃ |
|
Измерение уровня |
|
|
Диапазон измерения |
-47дБн…+33 дБн (на нагрузке 50 Ом, 0 дБн = 0,223 Вскз) |
|
Пределы измерений |
-40 дБн / -20 дБн / 0 дБн / 20 дБн / 40 дБн (ручн. или автовыбор) |
|
Погрешность измерения (на 100 кГц) |
В диапазоне -27 дБн … 33 дБн: ± 0,36 дБн при 23±5℃ 0,6 дБн при 0…40±, ℃ В диапазоне -41 дБн … 27 дБн: ± 0,6 дБн при 23±5℃ 0,8 дБн при 0…40±, ℃ |
|
Опорный выход (REF) |
|
|
Выходная частота |
≈100 кГц |
|
Выходная амплитуда |
1 Вскз (на 50 Ом), 2 Вскз (без нагрузки) |
|
Погрешность уст. |
±0.5% |
|
Выходной импеданс |
50 Ом |
|
КСВН |
|
|
Коаксиальные детекторы |
≤1.03 10 кГц ... 200 МГц; ≤1.04 200 кГц ... 500 МГц ≤1.15 500 МГц ... 1000 МГц; ≤1.25 1000 МГц ... 1600 МГц; ≤1.35 1600 МГЦ ... 2000 МГц |
|
Частотомер (опция) |
|
|
Диапазон частот |
10 кГц….3 ГГц (опция 01 - до 1,5 ГГц, опция 02 – до 2,5 ГГц, опция 03 – до 3,5 ГГц) |
|
Чувствительность |
50 мВскз … 5 Вскз |
|
Связь по входу |
Закрытый вход (АС) |
|
Вх. импеданс |
> 500 кОм (для f до 50 МГц), > 50 Ом (свыше 50 МГц), ёмкость < > |
|
Входной разъем |
BNC |
|
Погрешность опорного генератора |
5x10-6 |
|
Общие данные |
|
|
Дисплей |
Цветной графический ЖК-индикатор (QVGA, диаг. 9 см) |
|
Интерфейс |
RS-232, USB (1), опционально: GPIB, USB (на передней панели) |
|
Напряжение питания |
220 - 240 В ± 10 %, 50 Гц ± 2 Гц, потребл. мощность 35 Вт |
|
Габаритные размеры |
255 х 370 х 170 мм |
|
Масса |
3,5 кг |
Комплект поставки вольтметра АКИП-2403+ опция 2:
Милливольтметр АКИП-2403;
Сетевой шнур (1),

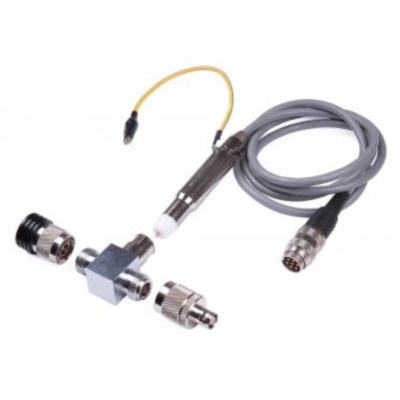

ВЧ пробник до 1,2 ГГц с коаксиальным кабелем – 1 шт.;
Кабель BNC-BNC – 1 шт.;
Адаптер N/BNC – 1 шт.;
Тройник (N/N/N) – 1 шт.;
Кабель RS-232 – 1 шт.;
Руководство по эксплуатации.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
