Описание установки:
Автоматизированная ультразвуковая измерительная установка серии «СКАНЕР» (модель №29) предназначена для контроля листового проката. Установка позволяет проводить контроль стальных листов, а также листов из других металлов толщиной от 6 до 120 мм по соответсвующим нормативным документам: ГОСТ 24 507,ГОСТ 22 727, ОСТ 108.109.011 и др.
Контроль проводится с целью выявления в теле проката зон расслоений и других несплошностей различного типа и ориентации и определения их координат на объекте контроля. Контроль ведется с автоматической фиксацией и расшифровкой результатов контроля. Работа установки производится в цеховых условиях.
Способ ввода ультразвуковых колебаний – щелевой.Контактная жидкость – вода. Результаты контроля выводятся на экран дефектоскопа и монитор компьютера и записываются в память подключенного компьютера.
Состав установки:
В состав установки АУЗК входят следующие основные блоки и системы:
- Многоканальный дефектоскоп АУИУ «СКАНЕР»;
- Контроллер управления;
- Сканирующая портальная система;
- Сливная ванна с насосом и соединительным оборудованием;

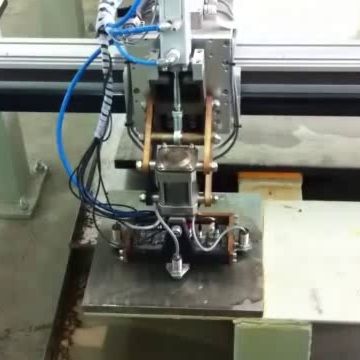

- Многоэелементный акустический блок,состоящий из 6-ти специализированных ПЭП с крепежными элементами и опорного «башмак».
