Технологии бесконтактного оптического измерения за последние годы совершили большой шаг вперёд с точки зрения скорости и точности. Доказательством этого является измерительная система Mercury RT – она измеряет общую деформацию (напряжения и перемещения) и любое изменение расстояния между двумя метками в любом направлении с высокой субпиксельной точностью. Обычное разрешение стандартной системы изменяется от 500нм до 5мкм. Система принадлежит к классу точности 0.5 или B-1 в соответствии с нормами ISO 9513 и ASTM E83. В случае использования камер особого типа, разрешение системы достигает 100 - 500 нм, класс точности системы – 0,2. Для деформаций разрешение может достигать 10 микрострейн.

Измерение деформации образцов во время испытаний с использованием видеоэкстензометра Mercury RT позволяет устанавливать несколько виртуальных зондов на исследуемые участки и применять продвинутые технологии обработки изображений, в т.ч. и на образце с необработанной поверхностью.Система Mercury RT позволяет пользователю анализировать результаты измерений как в офф-лайн, так и в он-лайн режиме, в зависимости от используемых высокоскоростных камер. Расчёты проводятся в режиме реального времени, а полученные значения передаются в подключенное оборудование при помощи аналаговых или цифровых выходов.Типичным примером использования системы Mercury RT является определение различных свойств материалов (испытания на разрыв, сжатие, одно/двухосные испытания), измерение высоких напряжений, высокоскоростные измерения, измерения вибрации, развитие трещин, динамические испытания и контроль качества.

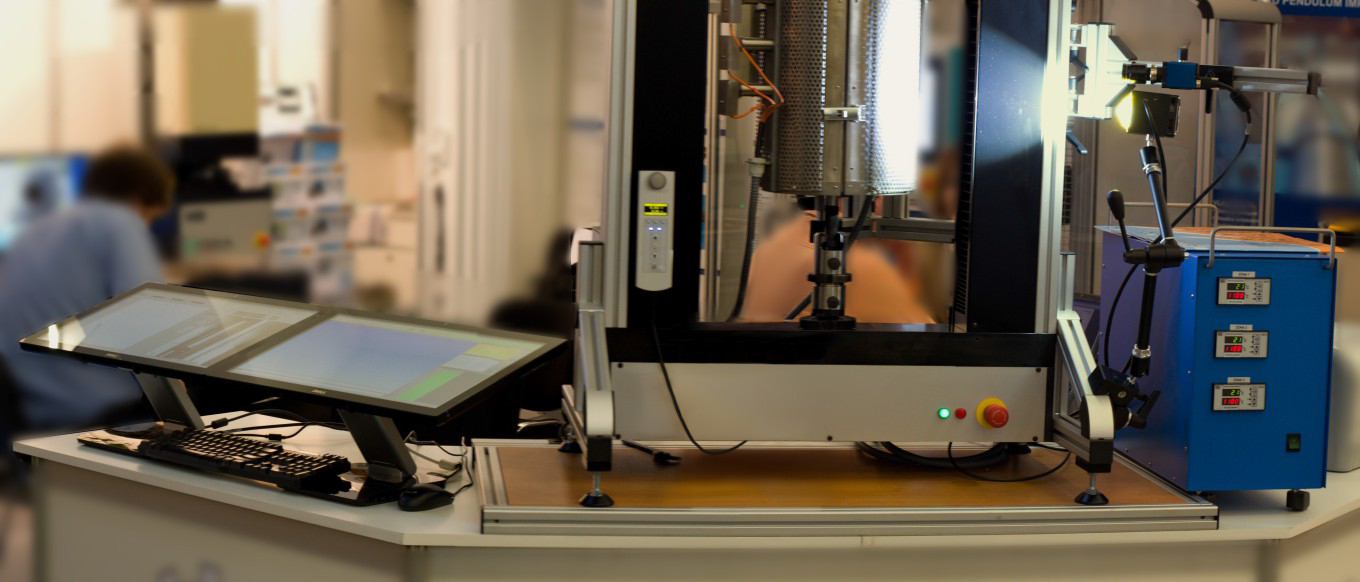

Применение

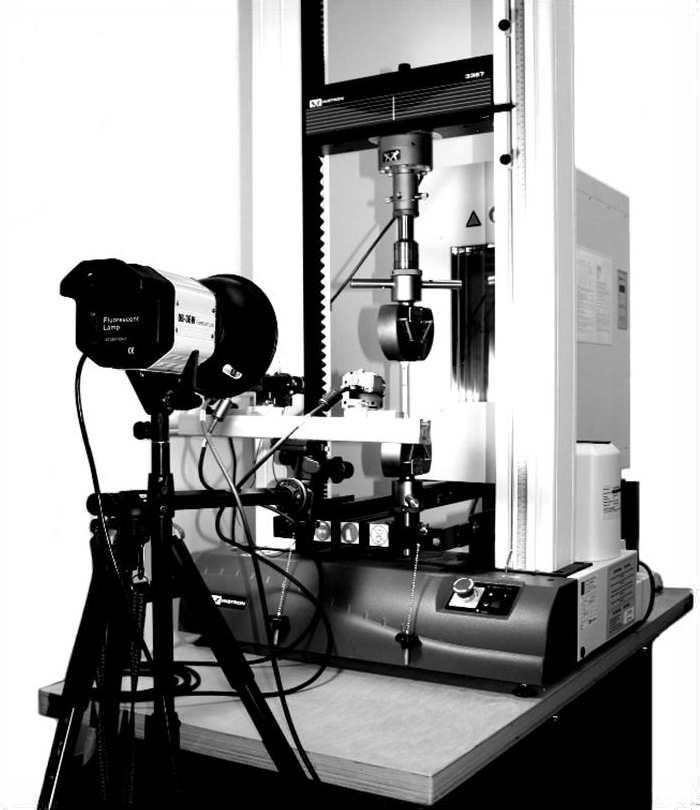

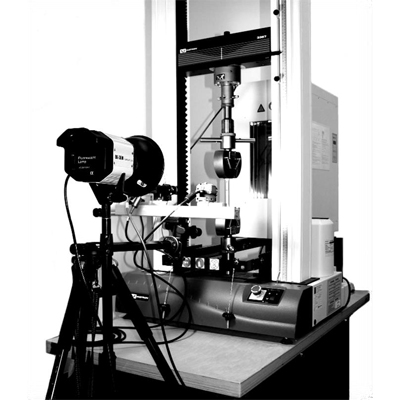

Систему Mercury RT можно подключить к промышленным камерам и цифровым зеркальным фотоаппаратам. При правильном выборе объектива система может иметь широкое применение от микро- до макроскопических размеров:

• металлические образцы, провода и фольга
• деревянные образцы и композиционные материалы
• различные волокна и нановолокнистые текстуры
• эластомеры и ткани
• пластиковые образцы и биоматериалы
• верёвки и канаты
• строительные и керамические материалы

Характеристики

• Возможность одновременного измерения несколькими камерами
• Возможность использования нескольких виртуальных тензометров с одной камерой
• Наблюдение при помощи различных типов меток и их комбинаций
• Параллельные расчёты для оптимальной скорости измерений
• Улучшенный, интуитивно понятный, графический пользовательский интерфейс. Высокая эффективность отображения видео при помощи ускорения OpenGL.
• Простая калибровка системы с подвижной системой координат. Компенсирует перспективу изображения, вызванную использованием нескольких камер.
• Систему можно также использовать с необработанными поверхностями (например, деревом, тканями, материалами различной структуры с разной шероховатостью и т.д.)
• Синхронизация с внешними TTL-сигналами
• Выбор формата экспортаВозможность подключения к разным видам испытательного оборудования
• Система может работать с оборудованием на базе DOLI
• Система производит запись данных и расчёты одновременно
• Возможность производить расчёты с ранее записанных данных
• Устранение движений абсолютно твёрдого тела
• Идентификация образцов при помощи QR-кода

Модульная система

ENTER

Функции обработки данных

• Импорт изображений и видео
• Интерактивный просмотр данных
• Виртуальные измерительные приборы: 1 экстензометр, 2 зонда, 1 тензодатчик
• Автоматическая калибровка системы координат при помощи калибровочных решёток
• Калибровка системы координат на основе единичных отрезков
• Компенсация перспективы системы координат
• Распознавание меток (линий)
• Настройка длины экстензометра
• Функция измерения ширины
• Заморозка концевой точки экстензометра
• Настройки отображения (инверсия цветов, увеличение, индикация переосвещённых и недоосвещённых мест, зеркальное отображение, вращение)

RT

Он-лайн запись и захват видео

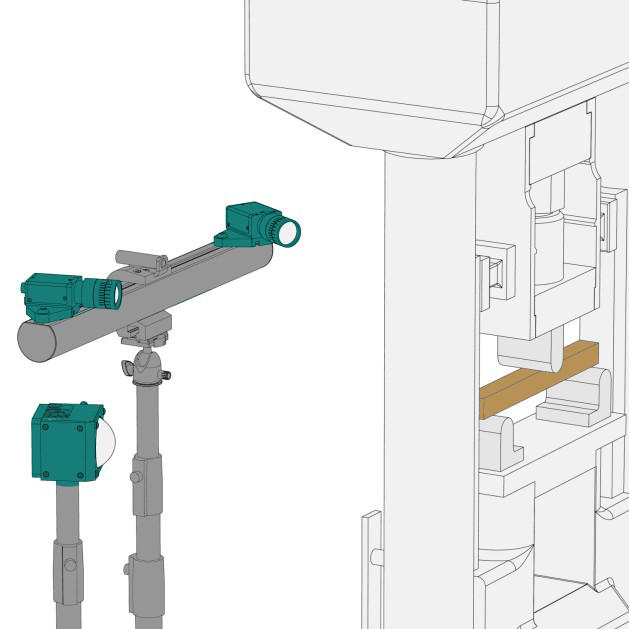

• Параллельная запись с нескольких камер, поддержка камер AVT / Prosilica / Teledyna / AOS High speed / Videology low cost / Webcam / Cameralink
• Просмотр записанных данных (одновременно с разных камер)
• Внешняя синхронизация пуска камер и возможность съёмки в ручном режиме
• Поддержка цифровых зеркальных фотоаппаратов (с протоколом PTP)
• Высокое отношение сигнал/шум для снижения шума
• ROI/AOI (высокая кадровая частота при более низком разрешении)
• Инструмент для фокусировки
• Вход для оборудования на базе DOLI
• Выходы: аналоговый, RS232 и TCP/IP
• Функции API для дистанционного управления посредством RS232 и TCP/IP

PLUS

Дополнительный модуль для более полной функциональности

• Неограниченное количество виртуальных тензометров и зондов
• Распознавание шейки
• Коррекция дисторсии объектива камеры
• Индексирование образцов при помощи QR-кодов
• Продвинутая калибровка системы координат, основанная на CAD-данных или данных из CSV/TXT файлов, возможность свободного редактирования
• Функция сдвига системы координат
• Набор функций движения абсолютно твёрдого тела
• Продвинутая система распознавания меток (грани, линии, круги, QR-коды)
• Функции усреднения и классификации данных (по группам или измерениям)
• Таймер записи измерений

2D FULLFIELD (DIC)

2D DIC модуль для анализа поля деформации

• Комплексный анализ поля деформации при помощи метода корреляции цифровых изображений (DIC) для спекл-текстуры и естественной текстуры в 2D
• Неограниченное количество виртуальных тензометров
• Выбор области для анализа деформации
• Продвинутые многозонные графики на основе изолиний для проведения комплексного анализа
• Расчёты поля перемещения и деформации

3D VIDEO EXTENSOMETER

Дополнительный модуль с набором 3D функций

• Набор функций стереоскопической корреляции цифровых изображений (DIC)
• 3D калибровка камер и их синхронизация
• Зонды (датчики перемещения) и линейный зонд (тензометр)
• Инструмент для определения деформации на плоскости с текстурным отображением
• Задание системы координат в 3D
• Функции движения абсолютно твёрдого тела в 3D
• Функции 3D/2D отображения
• Распознавание меток

3D FULLFIELD (DIC)

3D DIC модуль для анализа поля деформации

• Комплексный анализ поля деформации при помощи метода корреляции цифровых изображений (DIC) со спекл-текстурой и естественной текстурой в 3D
• Выбор области для анализа деформации
• Продвинутые многообластные графики с изолиниями для проведения комплексного анализа
• Расчёты поля перемещения и деформации
• Инструмент для определения деформации на плоскости с текстурным отображением
• Неограниченные количество зондов (датчики перемещения) и линейных зондов (тензометры)

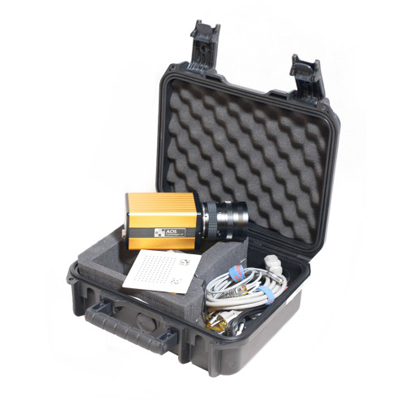

Типичные дополнительные принадлежности:

• компьютер
• IRC-CUT фильтры
• сенсорный дисплей
• лазерный коллиматор
• вторая камера
• блок синхронизации
• штатив для камеры
• калибрационная решётка

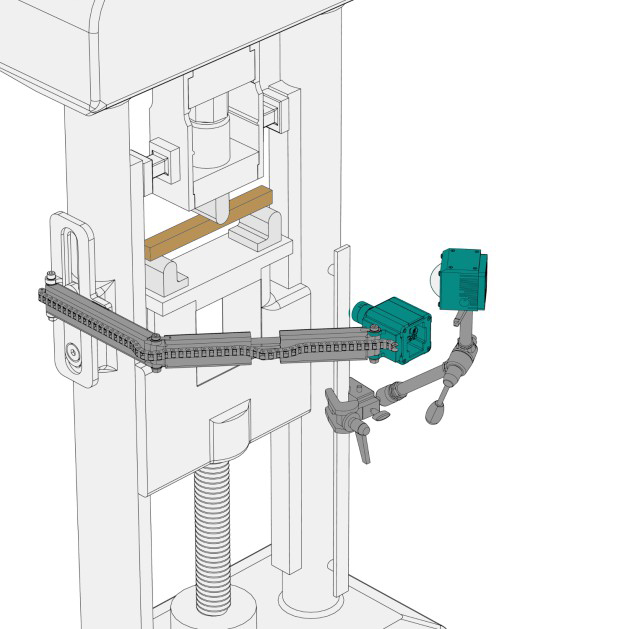

• комплект для закрепления камер
• светодиодный или галогеновый источник света
• "магическая рукdа"
• сумка для транспортировки
• объективы

Рекоменуемая конфигурация ПК:

• Процессор: оценка не менее 8000 баллов согласно www.cpubenchmark.net, например, Intel Core i7-3770 @ 3.40 ГГц
• Оперативная память: DDR3 8ГБ 1600 МГц (рекоменуемая конфигурация 8x512 Мб)
• Жёсткий диск: 1TВ SATA 7200ot/s 64MB cache + 80GB SSD
• Видеоадаптер: 1 ГБ GDDR3 PCIe x16
• Сетевая карта: Gigabit ethernet PCIe card
• FireWire: FireWire PCIe IEEE-1394b
