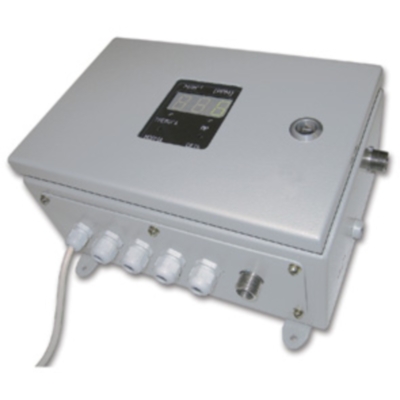

СИГНАЛИЗАТОР «НЕВА-412»
Тип оборудования: АНАЛИЗАТОР
Производитель: Люмэкс
Серия: НЕВА
Модель: НЕВА-412
Описание: Прибор для непрерывного контроля содержания нефтепродуктов
Гарантия на СИГНАЛИЗАТОР «НЕВА-412» : 12 мес.
Назначение прибора:
СИГНАЛИЗАТОР «НЕВА-412» предназначен для непрерывного контроля содержания нефтепродуктов после сепараторов льяльных вод и управления сбросом нефтесодержащих вод с судов, оборудованных фильтрующими установками независимо от класса автоматизации.
Принцип работы сигнализатора основан на измерении светорассеяния.
Основные технологические задачи, решаемые с помощью прибора: контроль за сбросом нефтесодержащих вод с судов, оборудованных фильтрующими установками, независимо от класса автоматизации, контроль судовых нефтесодержащих (льяльных) вод после сепарации, автоматический круглосуточный мониторинг состояния вод с регламентным контролем чистоты измерительной ячейки.
Показания сигнализатора и состояние выходных реле управления сбросом и реле сигнализации автоматически записываются на встроенную флэш-карту типа CF емкостью от 32 до 512 МБ.

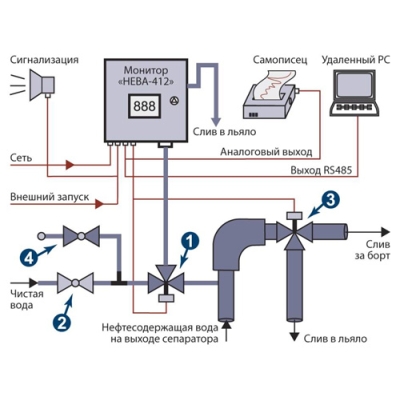

Пример схемы установки:
управляемый от сигнализатора трехходовой электромагнитный клапан, предназначенный во включенном состоянии для подачи чистой воды (для промывки измерительной ячейки и установки нуля сигнализатора), а в выключенном состоянии — для подачи нефтесодержащей воды из выходного трубопровода сепаратора льяльных вод;
ручной вентиль (закрыт — при калибровке и проверке срабатывания сигнализатора при включенном клапане 1);
управляемый от сигнализатора трехходовой клапан сброса водонефтяной смеси;
тройник с ручным клапаном слива воды из сигнализатора из комплекта для калибровки (служит также для заливки раствора при калибровке или проверке срабатывания сигнализатора).
ПРОЦЕДУРА РАБОТЫ
Автоматический круглосуточный мониторинг с регламентным контролем чистоты измерительной ячейки.
ОБЛАСТИ ПРИМЕНЕНИЯ
Контроль судовых нефтесодержащих (льяльных) вод после очистки сепаратором.
Технические характеристики:
|
Аналоговый выход |
0-0,5 В (4-20 мА по заказу) |
|
Габаритные размеры |
320х255х175 мм |
|
Давление воды |
0,1-3 атм |
|
Дверца сигнализатора |
открывается в левую сторону |
|
Диапазон измерений |
0-30 ppm |
|
Контакты реле сигнализации |
сухой контакт (мощностью до 2А/250В) |
|
Контакты реле управления |
сухой контакт (мощностью до 2А/250В) |
|
Линейность +(-)2% в диапазоне |
1-20 ppm |
|
Порог срабатывания |
установка от 1 до 30 ppm (с шагом 1 ppm) |
|
Присоединительные размеры фланцев |
наружная резьба 1/2 " |
|
Сигнал норма |
зеленый светодиод |
|
Сигнал тревоги |
красный светодиод |
|
Степень защиты |
IP X4 |
|
Температура контролируемой среды |
+4 ... +55 °C |
|
Температура окружающей среды |
0 ... +55 °C |
|
Точность измерений |
в соответствии с резолюцией МЕРС.107(49) |
|
Флэш-карта памяти типа CF (ПО прилагается) |
не менее 32 Мб |
|
Цифровой выход |
RS485 (по заказу) |
|
Электропитание |
200/240 В, 50/60 Гц (по заказу = 24 В) |
|
Масса |
не более 10,5 кг |
|
Потребляемая мощность |
< 6 Вт |
Комплект поставки:
сигнализатор «НЕВА-412» судовой с CF-картой;
комплект для калибровки сигнализатора;
3/2 Клапан 3/8" 220VAC;
сертификат РМРС.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем лабораторное оборудование по всей России курьерскими службами и транспортными компаниями.
|
