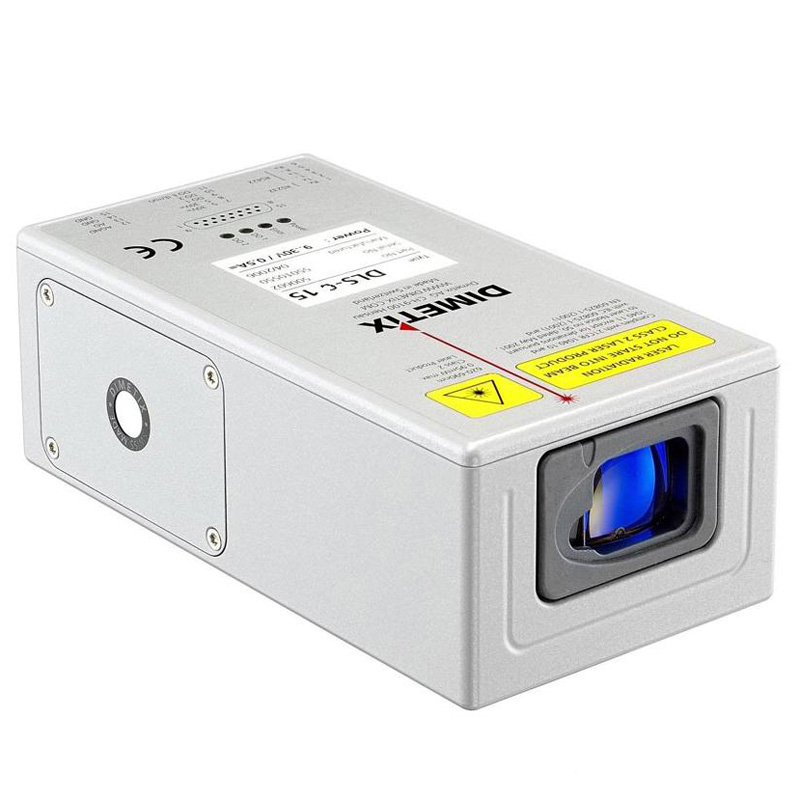

Лазерные дальномеры Dimetix DLS-C — это датчики для бесконтактного измерения расстояний до 150 метров с точностью 1.5 мм. Дальномер представляет собой рентабельное решение даже в крайне суровых условиях, при температурах до −40°C, при использовании дополнительного нагревателя.
Dimetix DLS-C был разработан специально для применения в суровых условиях, в промышленности и на открытом воздухе. Дальномер выполнен в прочном металлическом корпусе, который обеспечивает класс защиты от пыли и влаги IP65. Широкие возможности дальномера серии DLS-C позволяют применять его в многочисленных отраслях промышленности: автомобильной, бумажной, металлургии и ткани.
Возможности дальномера или датчика измерения расстояния:
| DLS C-15 | DLS C-30 | DLS CH-15 | DLS CH-30 | |
| Точность измерений | ±1.5 mm | ±3.0 mm | ±1.5 mm | ±3.0 mm |
| Средняя точность измерений | ±0.4 mm | ±0.5 mm | ±0.4 mm | ±0.5 mm |
| Диапазон измерения на естественных поверхностей |
0.05 до 65 m | 0.05 до 65 m | 0.05 до 65 m | 0.05 до 65 m |
| Диапазон измерения на отражатель | 25 до 150 m | 25 до 150 m | 25 до 150 m | 25 до 150 m |
| Частота измерений | До 6 Hz | До 6 Hz | До 6 Hz | До 6 Hz |
| Диаметр лазерной точки | ||||
| 10 m | 7 mm | 7 mm | 7 mm | 7 mm |
| 50 m | 25 mm | 25 mm | 25 mm | 25 mm |
| 100 m | 40 mm | 40 mm | 40 mm | 40 mm |
| Напряжение питания | 9V ... 30 VDC | 9V ... 30 VDC | 24V ... 30 VDC | 24V ... 30 VDC |
| Потребляемая мощность | max. 0.6A@24 V | max. 0.6A@24 V | max. 2.5A@24 V | max. 2.5A@24 V |
| Диапазон рабочих температур | ||||
| при одиночных измерениях | -10°C to 50°C | -10°C to 50°C | -40°C to 50°C | -40°C to 50°C |
| при постоянных измерениях | -10°C to 45°C | -10°C to 45°C | -40°C to 45°C | -40°C to 45°C |
| Температура хранения | -40°C to 70°C | -40°C to 70°C | -40°C to 70°C | -40°C to 70°C |
— На какие цели можно производить измерения?
По всем непрозрачным объектам можно произвести измерения. Надежные измерения по прозрачным целям не возможны.
— От чего зависит скорость измерения ?
Скорость измерения зависит от цели. Если лазерный луч хорошо отражается от цели, то можно получить наиболее высокую скорость (до 0.15s в режиме слежения).
— Влияет ли пыль на процесс измерения?
Если основная часть лазерного луча проходит сквозь облако пыли, то это негативно скажется на измерении. Однако, эта ситуация может быть только в крайне запыленной среде, такой как цементовоз и т.д.
— Возможно ли измерения по движущейся мишени?
Да, это возможно. Расстояние - среднее значение между расстояним, на начало и конец процесса измерения.
— Какова точность измерения?
Точность измерений соответствует ISO-рекоммендациям ISO/R 1938-1971 со статистическим успехом в 95.4% (т.е. ± двойное стандартное отклонение σ, согласно схеме справа). Типичная точность измерений зависит от средних условий измерений. Это ±1.5мм для DLS-C(H) 15 и ± 3.0мм для DLS-C(H) 30 действительных в режиме постоянных измерений (трекинга).
Максимальная погрешность измерения касается неблагоприятных условий, таких как:
Максимальная погрешность измерений можно до ± 2 мм для DLS (H) 15 и ± 5 мм для DLS (D) 30.
DLS-устройства не компенсируют изменения условий окружающей среды. Если условия отличаются от 20°C, 60% отн. влажности и 953mbar давления воздуха, то точность может зависеть, при измерении расстояния на 150 метров.
Влияние атмосферных явлений описаны в следующем издании:
B.Edlen: “Преломления Воздуха, Метрология 2”, 71-80 (1966)
— Лазерный луч безопасен для глаз?
DLS-B(H) генерирует видимый лазерный луч с передней стороны прибора.
Прибор представляет собой лазерное изделие класса 2 в соответствии с нормами:
1) IEC60825-1 (2001) „Безопасность лазерных изделий”
2) EN60825-1 (2001) „Безопасность лазерных изделий”
Прибор представляет собой лазерное изделие класса2 в соответствии с:
FDA 21CFR 1040.10 1004. 11 (Министерство здравоохранения США, Свод федеральных постановлений США).
Лазерные изделия Класса 2:
Запрещается смотреть на лазерный луч и направлять его на других людей. Защита органов зрения обычно
обеспечивается с помощью исключения источника яркого света, включая рефлекс мигания.
ВНИМАНИЕ:
Непосредственное рассматривание луча с помощью оптических приборов (бинокль, телескоп) может
представлять опасность.
Меры предосторожности:
Запрещается смотреть на лазерный луч. Убедитесь, что лазер проходит выше или ниже уровня глаз. (Особенно
при стационарной установке, в машинах и т.д.)
— Могу ли я подключить DLS устройства к контроллеру Siemens PLC?
Да, вы можете подключить DLS устройства с RS422 интерфейсом к контроллеру Siemens S7 PLC.
|

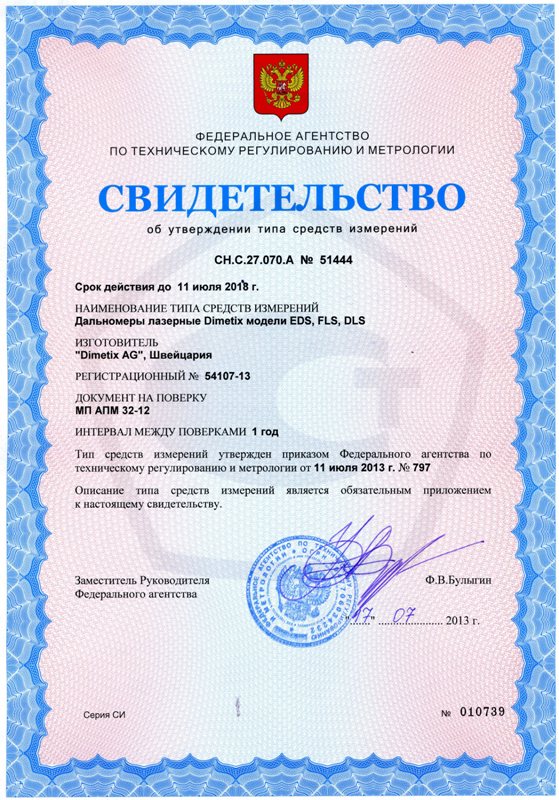

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
