Дефектоскоп MZO 3000 предназначен для неразрушающего контроля осей железнодорожного подвижного состава флуоресцентным магнитопорошковым методом.
Применяется для выявления дефектов любой ориентации, имеющих выход на поверхность оси (например, трещин).

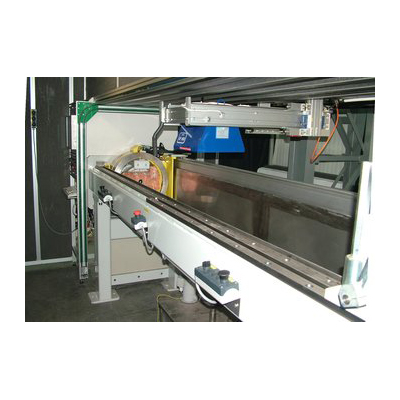

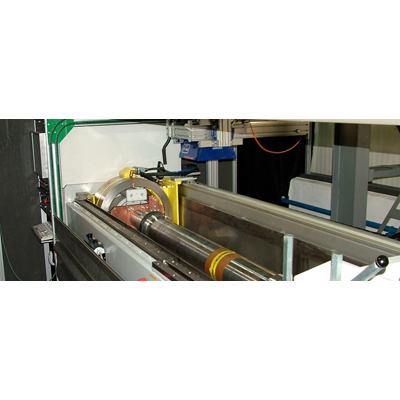

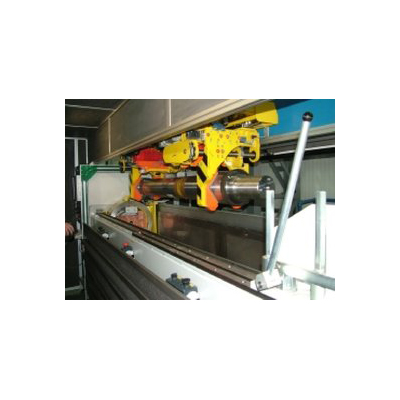

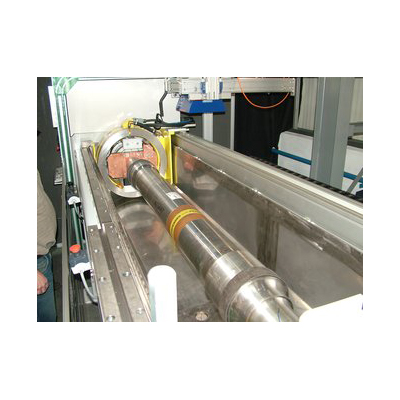

Дефектоскоп MZO 3000 может встраиваться в производственные линии Заказчика и способен контролировать железнодорожные оси различных типоразмеров. Все механические операции контроля осей автоматизированы. Дефектоскоп оснащен персональным компьютером, который формирует отчет о параметрах и результатах контроля.
- Автоматический и ручной режимы
- Режим калибровки - для настройки параметров
- Поперечное и продольное намагничивание
- Автоматическое размагничивание осей по окончании контроля
- Протоколирование результатов контроля (промышленный ПК)
- Интерфейс в систему автоматической загрузки и выгрузки осей
- Интерфейс в АСУ производством
Основные части дефектоскопа:
- Стол-магнитезатор с механизмами фиксации/контакта и вращения осей
- Катушка продольного намагничивания с механизмом перемещения
- Система циркуляции тест-суспензии с насосом, баком и распылителями
- УФ-облучатель 400 Вт с механизмом перемещения
- Электрошкаф управления (автоматика SIMATIC)
- Промышленный ПК
- Пульты управления
Основные технические характеристики:
- Длина контролируемых осей: до 2600 мм
- Диаметр контролируемых осей: 70 - 250 мм
- Состояние поверхности осей: механически обработанные оси; бывшие в эксплуатации, предварительно очищенные оси
- Намагничивание: поперечное (циркулярное) - прямым проходом намагничивающего тока, продольное - намагничивающей катушкой
- Чувствительность к дефектам: выявление дефектов шириной раскрытия от 2 мкм* и более (* - для механически обработанных осей)
- Регулировка тока намагничивания: плавная
- Индикация тока намагничивания: цифровой амперметр
- Размагничивание осей: автоматическое, по окончании контроля оси
- Тестирующее вещество: водная магнитопорошковая флуоресцентная суспензия (с применением магнитопорошкового концентрата, содержащего антикоррозионные и противопенные присадки)
- Питание: сеть 3х 380 (400) В 50 Гц
- Масса дефектоскопа: около 2900 кг
