Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300
Тип оборудования: Комплекты мер
Производитель: Россия
Модель: МЭТ-300
Гарантия на комплекты мер эквивалентной ультразвуковой толщины МЭТ-300: 1 год

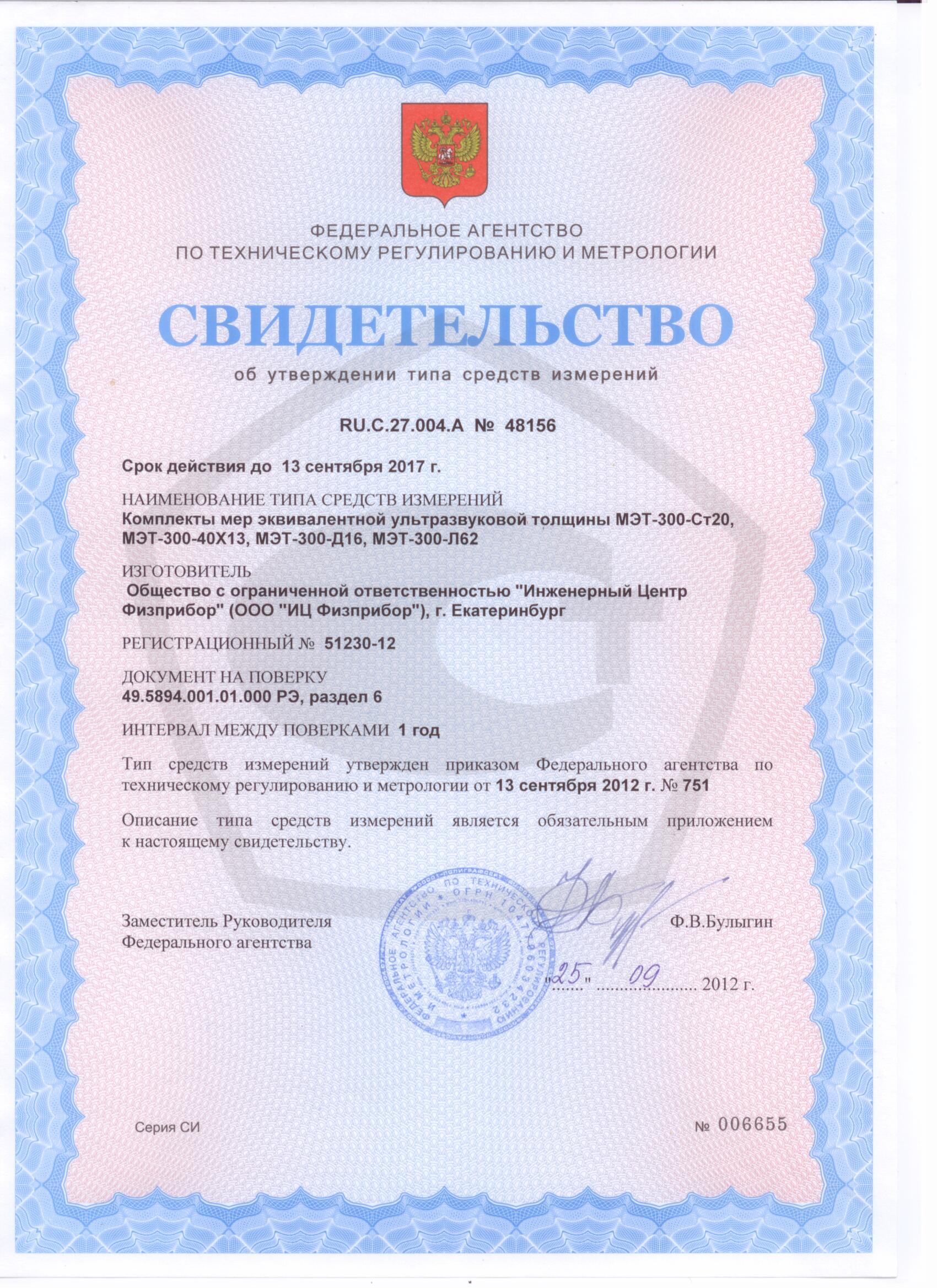

Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300 имеют свидетельство об утверждении типа средств измерений RU.С.27.004.А №48156
Назначение:
Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300 предназначены для настройки и поверки толщиномеров ультразвуковых и измерителей координат ультразвуковых дефектоскопов.

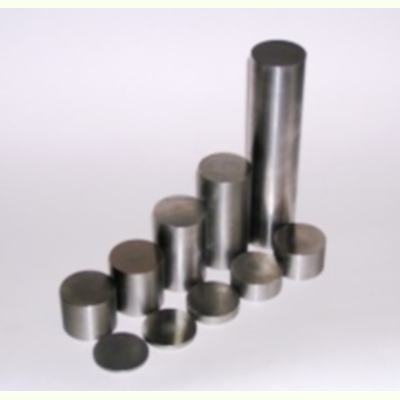

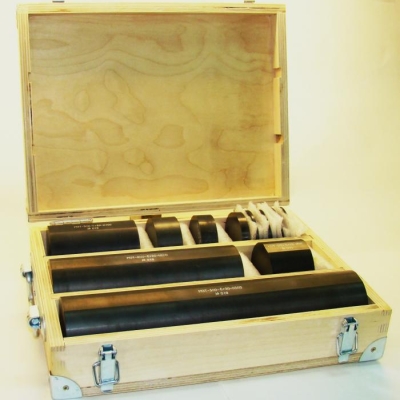

Комплект состоит из мер в определенном диапазоне толщины. Мера представляет собой изделие в форме цилиндра. На каждой мере нанесена гравировка, содержащая ее идентификационные данные.
Комплекты мер изготавливаются из малоуглеродистой стали Ст20, хромистой стали 40Х13, сплава алюминия Д16 и латуни Л62.
Меры воспроизводят геометричекую толщину, время прохождения ультразвуковых волн и эквивалентную ультразвуковую толщину.
Акустические характеристики мер поверяются с помощью ультразвукового дефектоскопа УД9812 с использованием контактных прямых преобразователей.
Технические характеристики:
|
Диапазон толщины, мм |
от 0,5 до 300 |
|
Номинальные значения толщины мер, мм |
0,5, 0,6, 1, 2, 3, 5, 8, 10, 15, 16, 20, 30, 40, 50, 60, 80, 100, 120, 150, 160, 200, 240, 250, 280, 300 |
|
Диапазон скоростей ультразвуковых волн, м/c |
от 4500 до 6500 |
|
Шероховатость поверхности ввода и донной поверхности |
не более Rz20 |
|
Пределы допускаемой погрешности толщины мер, мм где Н – толщина меры, мм |
±(0,006+0,001*Н) |
|
Пределы допускаемой погрешности времени прохождения ультразвуковых волн, мкс. где T – время прохождения ультразвуковых волн, мкс |
±(0,012+0,00007*T) |
|
Пределы допускаемой погрешности эквивалентной ультразвуковой толщины, мм. где Нэкв – эквивалентная ультразвуковая толщина, мм |
±(0,04+0,0025*Нэкв) |
|
Средний срок службы не менее, год |
10 |
Примечания:
* Допускается замена материала мер при условии, что скорость звука в материале находится в диапазоне от 4500 до 6500 м/c.
** По заказу потребителя допускается изготовление мер с промежуточными значениями толщины в диапазоне толщин от 0,5 до 300 мм с заданной погрешностью.
*** Марка материала, номенклатура и количество мер в комплекте определяется при их заказе.
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по комплектам мер можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
|
