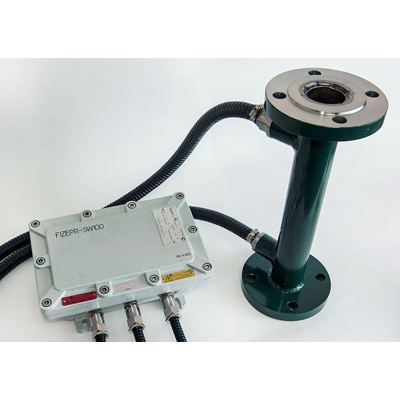

Влагомер жидких материалов FIZEPR-SW100.20
/images/all/3/5848/big/img_5.jpg
jijijij

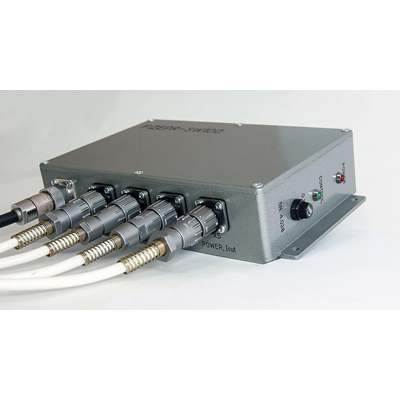

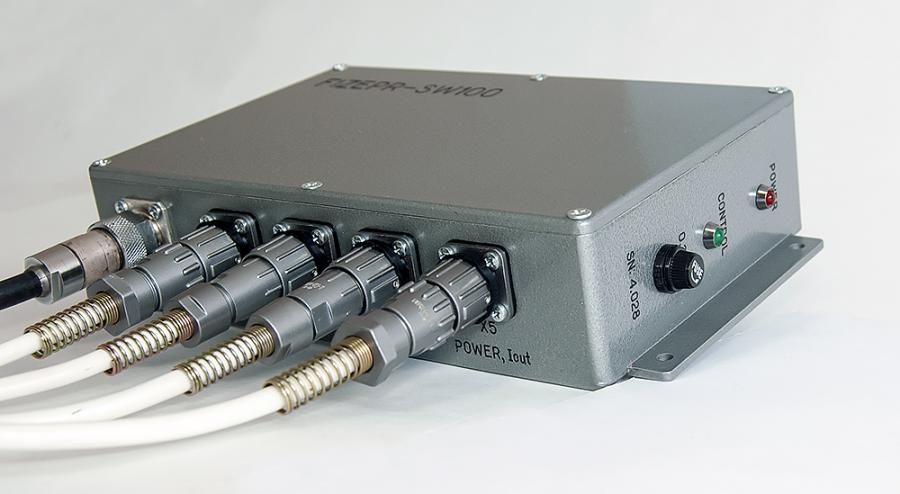

Электронный блок в общепромышленном исполнении
/images/all/3/5848/big/img_14.jpg
Электронный блок в общепромышленном исполнении
FIZEPR-SW100.20
/images/all/3/5848/big/img_16.jpg
1

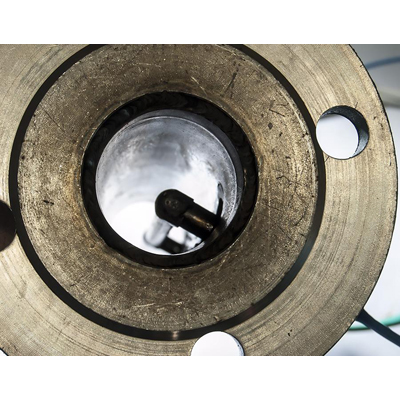

Датчик влагомера жидких материалов в трубе
/images/all/3/5848/big/img_18.jpg
1

Посмотреть фотографии в высоком разрешении

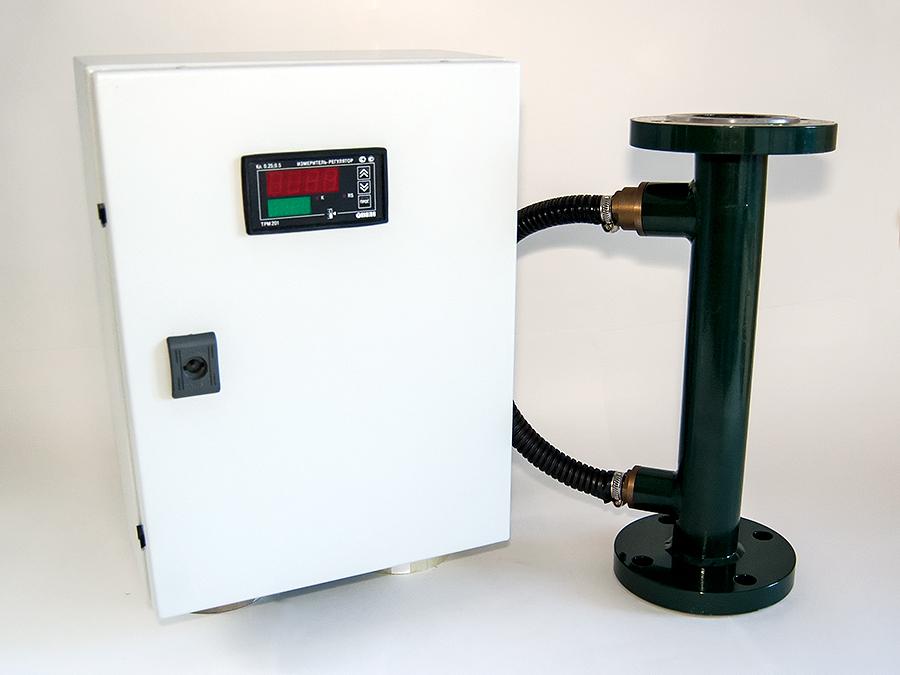

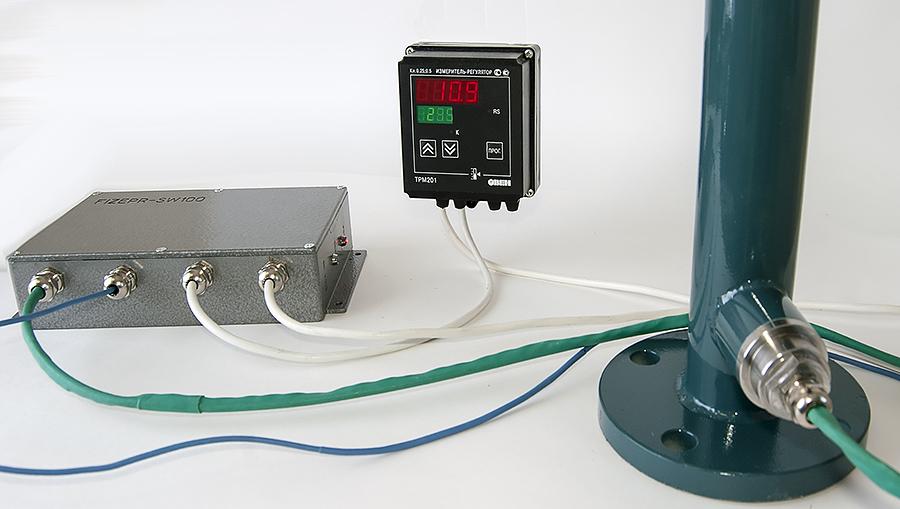

Один из вариантов комплектации влагомера

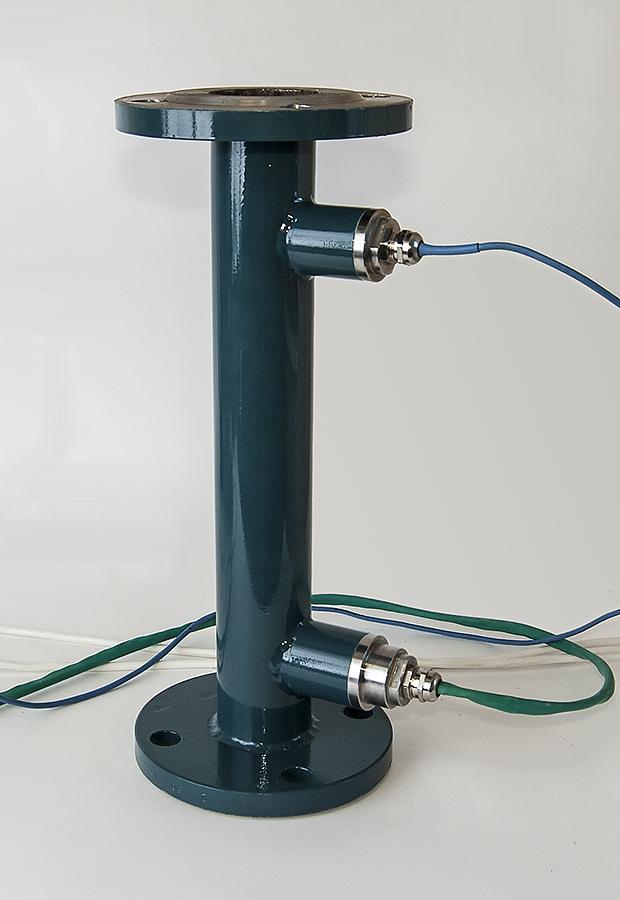

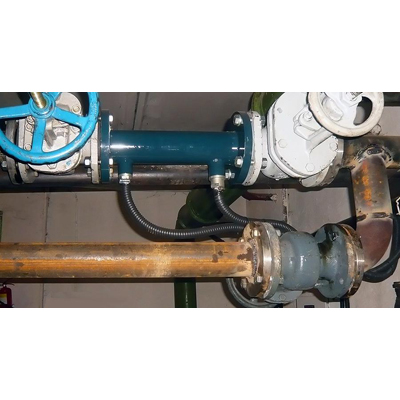

Датчик влагомера для контроля водомазутной эмульсии

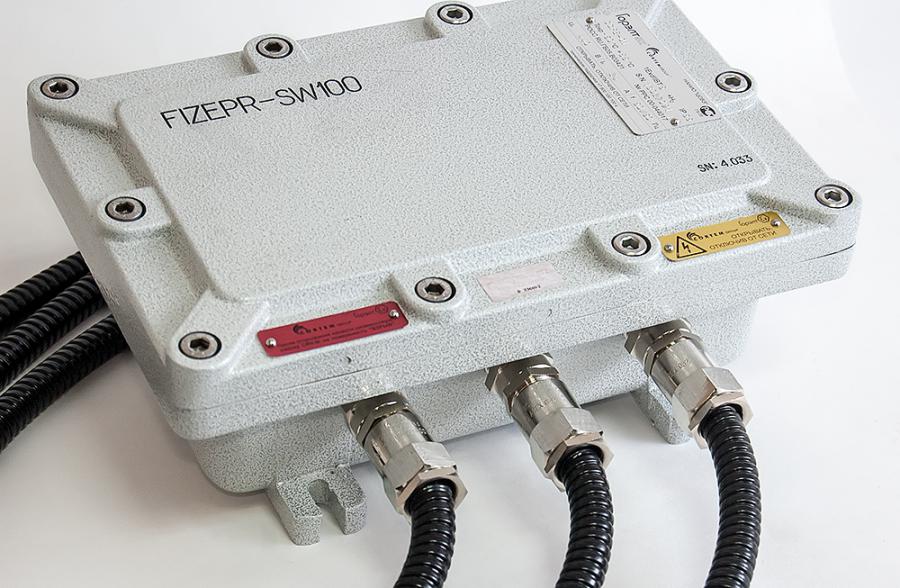

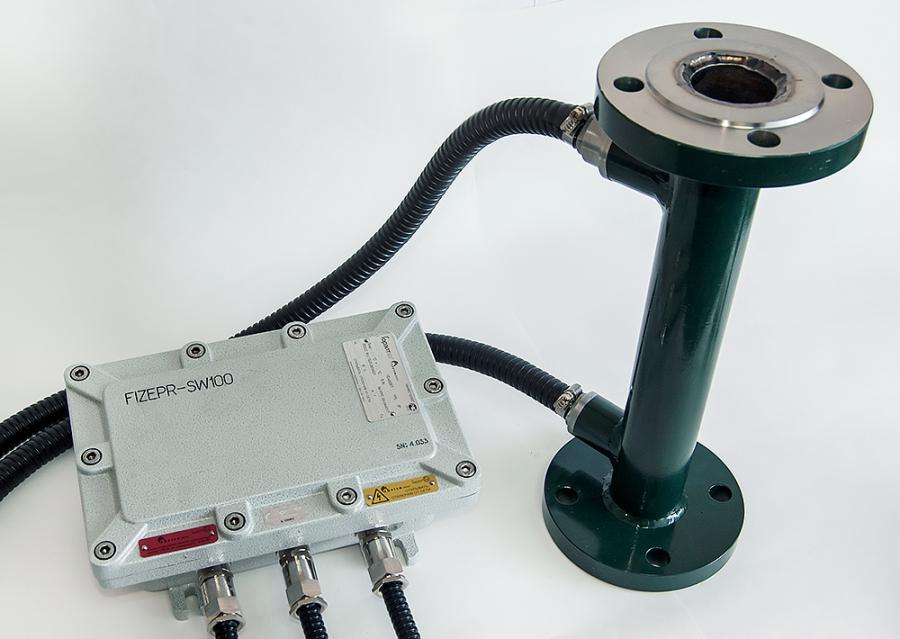

Блок обработки во взрывозащищенном исполнении

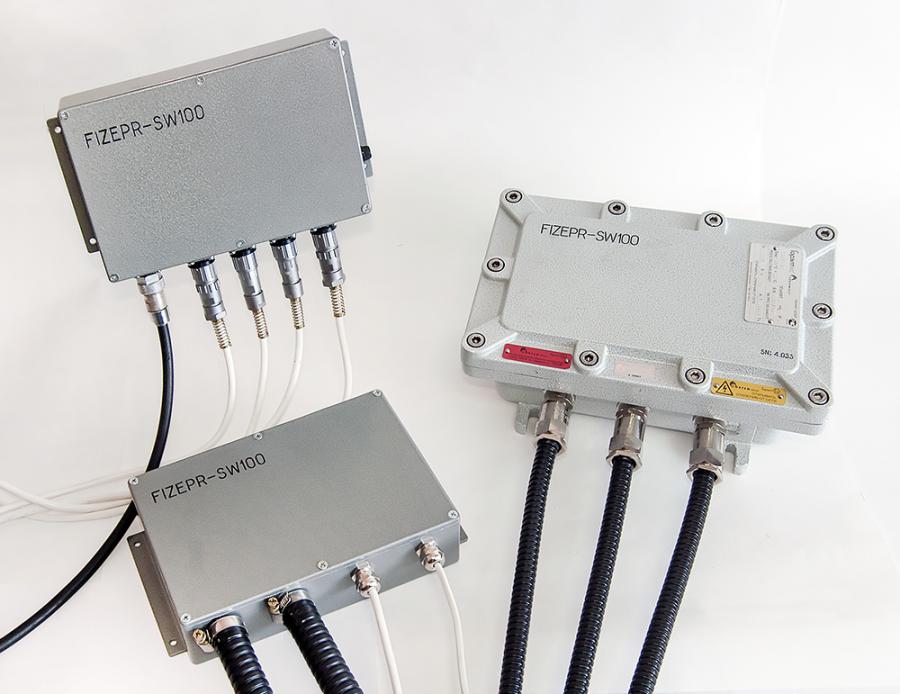

Варианты исполнения блоков обработки влагомера

ЦЕНА: по запросу

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Физэлектронприбор

Россия

	Гарантия: 2 года
	Руководство по эксплуатации: Скачать (PDF, 1.69MB)
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Назначение прибора FIZEPR-SW100.20:

Влагомер FIZEPR-SW100.20 предназначен для измерения влажности жидких материалов, таких как мазут, масло, нефть, спирт и т.п. Прибор состоит из электронного блока и датчика.

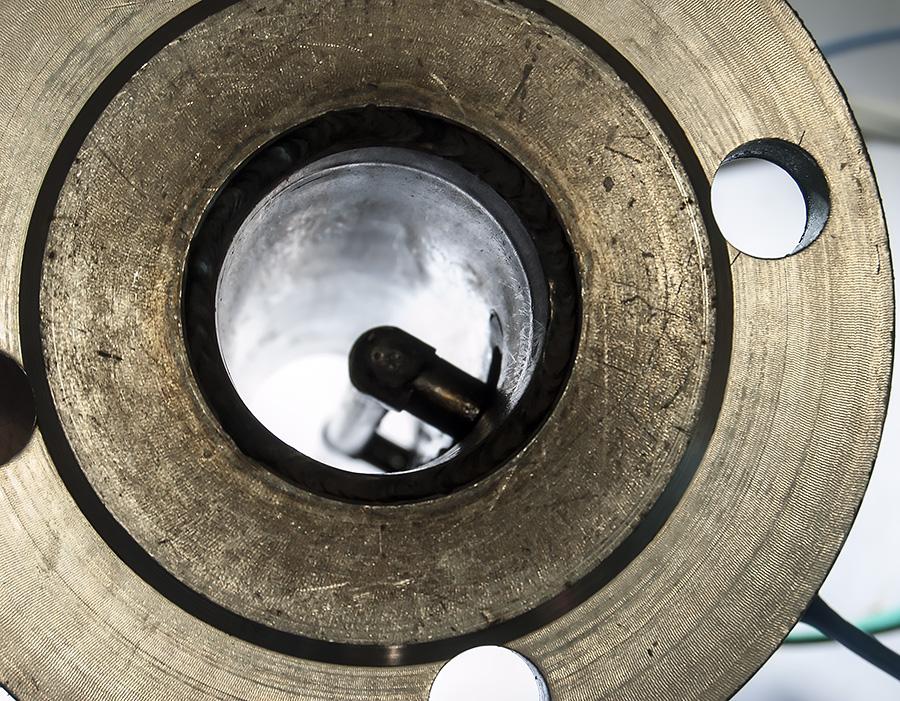

Датчик выполнен в виде секции трубы с фланцами, материал – сталь 12Х18Н10Т. Внутри трубы установлен зонд - пруток П-образной формы, выполненный из нержавеющей стали той же марки.

Зонд прибора контроля влажности снабжен термопарой, обеспечивающей контроль температуры измеряемой среды.

Длина секции трубы вместе с фланцами – 400 мм. Влагомер выпускается в нескольких вариантах, различающихся условным проходом: D_у50 и D_у80, и допустимым давлением: Pу1,6 (16 ат); Ру2,5 (25 ат); Ру4,0 (40 ат); Ру6,3 (63 ат) и Ру10,0 (100 ат).

Длина, диаметр, номинальное давление, типы фланцев, рабочая температура и другие параметры анализатора влажности могут быть скорректированы под требования заказчика.

Датчик влагомера жидких материалов имеет ряд преимуществ:

участок трубы с датчиком не подвержен засорению, влагомер стоек к действию абразивных материалов;
влагомер устойчив к механическим воздействиям, ударам;
отличается высокой коррозионной стойкостью, обусловленной применением нержавеющей стали.

Прибор контроля влажности может комплектоваться электронным блоком как общепромышленного исполнения, так и выполненным во взрывозащищенном сертифицированном корпусе 1ExdIIBT5, IP66.

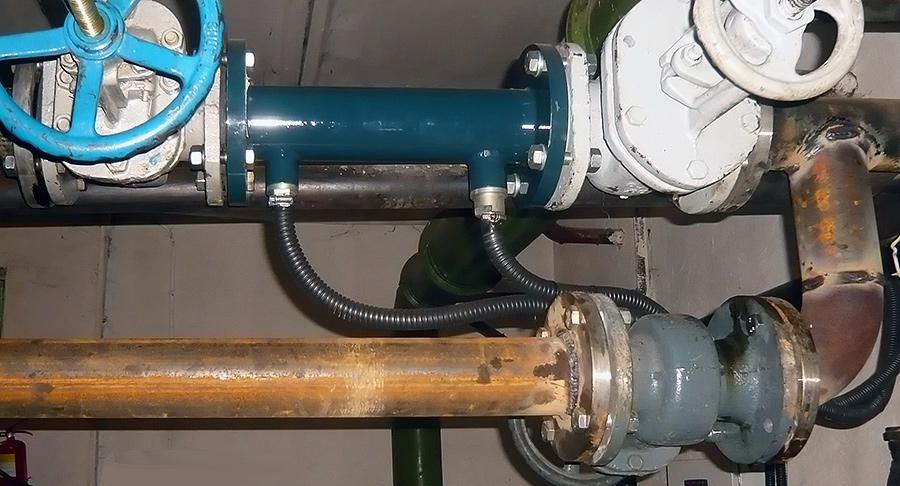

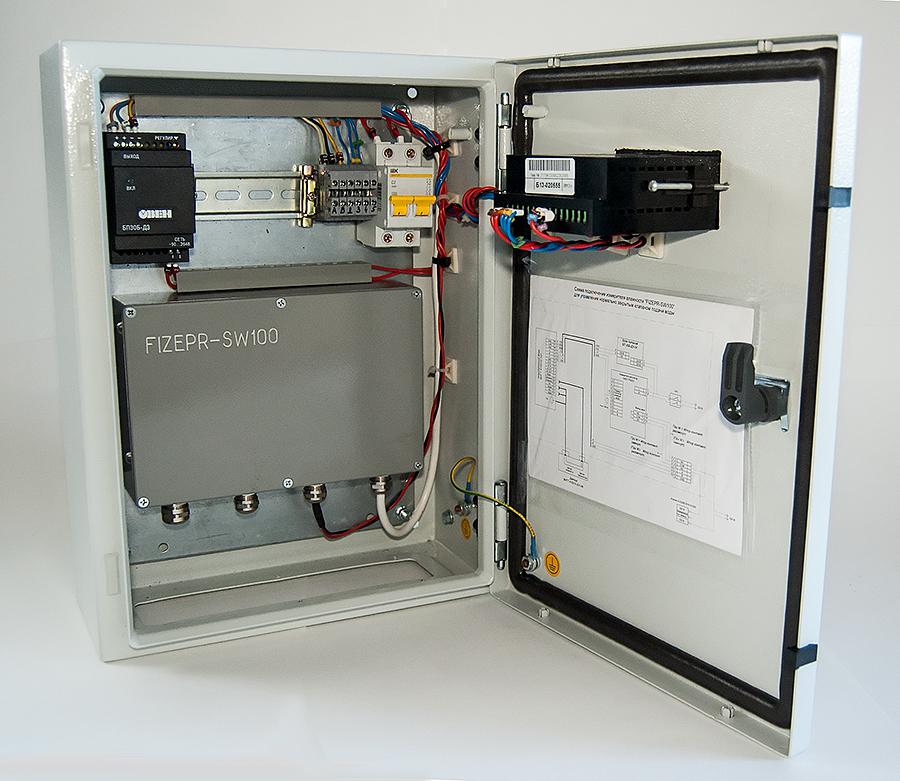

Влагомеры жидких материалов эксплуатируются в котельных в системах дозирования воды и диспергирования водомазутной эмульсии. Для управления клапанами, регулирующими подачу воды, в состав поставки может быть включен шкаф управления.

Влагомер для любых технологических процессов

Применение нержавеющей стали и керамических прокладок обеспечивает коррозионную стойкость и допускает возможность использования анализатора влагосодержания в трубопроводах с жидкостями, имеющими температуру до 145 °С.

Интеграция в системы АСУТП

Влагомер жидких материалов имеет блок обработки с интерфейсами RS232/RS485, что позволяет без дополнительных затрат включать прибор контроля влажности жидкостей в состав автоматических систем упраления. В комплекте поставки влагомера имеется программное обеспечение для Windows.

Технические характеристики влагомера FIZEPR-SW100.20:

№ п/п	Наименование параметра	Значение
1	Диапазон измерения влажности (отношение массы воды, содержащейся в смеси, к массе смеси)	0…100%
2	Абсолютная погрешность измерения влажности: в диапазоне влажности 0…0,3% в диапазоне влажности 0,3…6% в диапазоне влажности 6…20% в диапазоне влажности 20…40% в диапазоне влажности 40…100%	0,03% 0,2% 0,5% 1% 2,5%
3	Диапазон измерения диэлектрической проницаемости	1…100
4	Диапазон рабочих температур эксплуатации датчика вар. А - исполнение общепромышленное вар. Б - с расширенным диапазоном температур	-20…120°С -20…145°С
5	Измерительный диапазон калибровки датчика	5…80°С (см. примечание)
6	Диапазон рабочих температур эксплуатации электронного блока	-20…80°С
7	Период измерения	1сек
8	Выходной интерфейс цифровой токовый	RS485 Modbus RTU 4 – 20мА
9	Напряжение питания электронного блока: номинальное допустимое	24В 18...36В
10	Потребляемый ток, не более	200мА
11	Степень защиты оболочки электронного блока (взрывозащищенный вариант) от проникновения пыли и влаги	группа IP66 по ГОСТ 14254-96
12	Степень защиты оболочки датчика от проникновения пыли и влаги	группа IP67 по ГОСТ 14254-96
13	Длина кабеля связи между датчиком и электронным блоком	2…4м (уточняется при заказе)
14	Максимальная допустимая длина кабеля передачи цифрового сигнала RS485 от электронного блока к внешнему устройству управления (контроллеру, компьютеру), не менее	1000м
15	Максимальная допустимая длина кабеля передачи аналогового сигнала 4-20мА от электронного блока к внешнему устройству индикации (измерителю-регулятору), не менее	100м

* Примечание: С помощью входящего в комплект поставки программного обеспечения по методике, изложенной в РЭ, пользователь может самостоятельно скорректировать калибровку измерителя, в том числе произвести калибровку и на температурах до 140°С.

Комплект поставки влагомера FIZEPR-SW100.20:

Вариант исполнения А: Измеритель влажности «FIZEPR-SW100» ВИГТ.415210.100-20.05 (Dу50, Ру2,5)

№ поз.	Наименование изделия	Кол-во
1	Электронный блок ВИГТ.415210.101-01 (во взрывозащищенном корпусе)	1 шт.
2	Датчик ВИГТ.415210.201-05 (Dу50)	1 шт.
3	Техническое описание и руководство по эксплуатации ВИГТ.415210.100РЭ	1 шт.
4	Паспорт ВИГТ.415210.100ПС	1 шт.
5	Фланец плоский 1-50-25 ГОСТ12820-80 Ст.20	2 шт.
6	Диск с программным обеспечением	1 шт.

Вариант исполнения Б: Измеритель влажности «FIZEPR-SW100» ВИГТ.415210.100-20.07 (Dу80, Ру2,5)

№ поз.	Наименование изделия	Кол-во
1	Электронный блок ВИГТ.415210.101-01 (во взрывозащищенном корпусе)	1 шт.
2	Датчик ВИГТ.415210.201-07 (Dу80)	1 шт.
3	Техническое описание и руководство по эксплуатации ВИГТ.415210.100РЭ	1 шт.
4	Паспорт ВИГТ.415210.100ПС	1 шт.
5	Фланец плоский 1-80-25 ГОСТ12820-80 Ст.20	2 шт.
6	Диск с программным обеспечением	1 шт.
