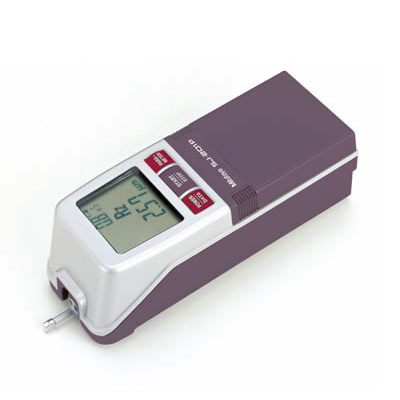

Профилометр Mitutoyo Corp. Surftest SJ-201

Снят с производства. Поверка профилометра Surftest SJ-201 по запросу. Аналог SJ-201P - профилометр SJ-210. Цена SJ-210 с поверкой 127 000 руб. с НДС.

Тип оборудования: Профилемер, измеритель шероховатости, профилометр, шероховатометр

Производитель профилометров:MitutoyoCorp., Япония
Серия:SurftestSJ
Модель: SurftestSJ-201
Описание: Прибор для измерения шероховатости поверхностей

Гарантия на измеритель шероховатости SurftestSJ-201: 1 год.

Сертификаты на измеритель шероховатости Surftest SJ-201:

- Сертификат об утверждении типа средств измерений, допущен к применению в Российской Федерации. Профилометр Surftest SJ-201 MITUTOYO внесен в Государственный реестр РФ.

Портативный профилометр Surftest SJ-201 - характерный пример подхода MitutoyoCorp. к разработке и производству измерительной техники. Измеритель шероховатости SurftestSJ-201 имеет самый мощный математический аппарат в своем классе и возможность комплектации дополнительными принадлежностями, расширяющими функциональность прибора и удобство работы с ним. Начиная от насадок для измерения плоских и цилиндрических деталей и заканчивая подключением к персональному компьютеру с установленным программным обеспечением SurfpakSJ для работы с профилометром и MeasurlinkReal-Time для статистической обработки данных.

На взгляд специалистов профилометр SurftestSJ-201 – оптимальный выбор по соотношению качество-функциональность и стоимость.

Устройство измерителя шероховатостиSurftestSJ-201

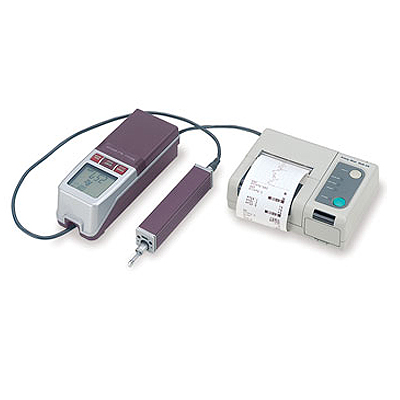

Профилометр SurftestSJ-201 MITUTOYO состоит из двух блоков: блока индикации и блока измерения (drive unit). Блок измерения может быть установлен непосредственно в блок индикации или соединяться с ним кабелем длиной 1 м, что позволяет контролировать шероховатость поверхности в труднодоступных местах, таких как внутренняя поверхность трубы; а также устанавливать профилометр непосредственно на деталь при изготовлении. Простой в использовании, легко устанавливается, позиционируется на контролируемой детали. По статистическим данным проводившейся поверки приборов, погрешность не превышала 5%.

Технические характеристики профилометра MitutoyoSurftestSJ-201

Диапазон измерений: по оси Х – 12.5 мм, по оси Z – 350 мкм (-200 мкм….. +150 мкм)

Скорость ощупывания: 0.25, 0.5 мм/с

Щуп: алмазная игла радиус 2 мкм (или 5 мкм), угол 90^о, измерительное усилие 0.75 мН (4 мН)

Поддерживаемые стандарты: JIS’82, JIS’94, JIS’01, DIN, ISO, ANSI

Профили: Первичный (Р), шероховатость (R), DIN4776

Вычисляемые параметры: Ra, Ry, Rz, Rq, S, Sm, Pc, R3z, mr (c), Rt, Rp, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo (определяется пользователем)

Длина участков: 0.25, 0.8, 2.5

Количество участков: х1, х3, х5

Общая длина трассы ощупывания определяется как длина участка х количество участков

Цифровые фильтры: 2CR, PC75, Гаусс

Отсечка шага: λс – 0.25, 0.8, 2.5; λs – 2.5, 8 мкм

Принтер: - опция

Выходы: RS232C, SPC, принтер

Питание: сеть 220В, Ni-H аккумуляторная батарея

Размеры: Блок индикации – 156.5х62х52 мм, блок измерений – 115х23х26 мм

Вес 0.5 кг

Комплект поставки профилометра SurftestSJ-201 Mitutoyo:

·         Образец шероховатости для калибровки - 178-601

·         Соединительный кабель (блок индикации – измерительный блок) – 12ВАА303

·         Блок питания – 526688

·         Отвертка – 53861

·         Калибровочная стойка – 353134

·         Кейс для переноски – 12ВАА304

Дополнительные принадлежности к измерителю шероховатостиSurftestSJ-201 Mitutoyo:

• 178-390 - щуп с измерительным усилием 4мН
• 178-391 - щуп для мягких материалов (радиус иглы 10 мкм)
• 178-392 - щуп для небольших отверстий (Ø4,5 мм)
• 178-393 - щуп для небольших отверстий (Ø2,8 мм)
• 178-394 - щуп для проточек
• 12AAA216 - салазки для регулировки по высоте
• 12AAA217 - насадка для измерения плоских деталей
• 12AAA218 - насадка для измерения цилиндрических деталей
• 12AAA219 - адаптер для вертикальной установки измерительного блока
• 12AAA221 - адаптер для магнитного штатива
• 12AAA222 - адаптер для высотомера
• 12AAA210 – удлиняющий стержень (50 мм)
• 12BAA303 - соединительный кабель (1 м)
• 12AAA208 - соединительный кабель (RS 232 C)
• 178-035 - устройство для измерения внутренних поверхностей цилиндрических деталей
• 178-033 - устройство для измерения цилиндрических деталей
• 178-034 - универсальное фиксирующее устройство
• 936937 – SPCкабель (1 м)
• 965014 - SPC кабель (2 м)
