Артикул: 000306
|

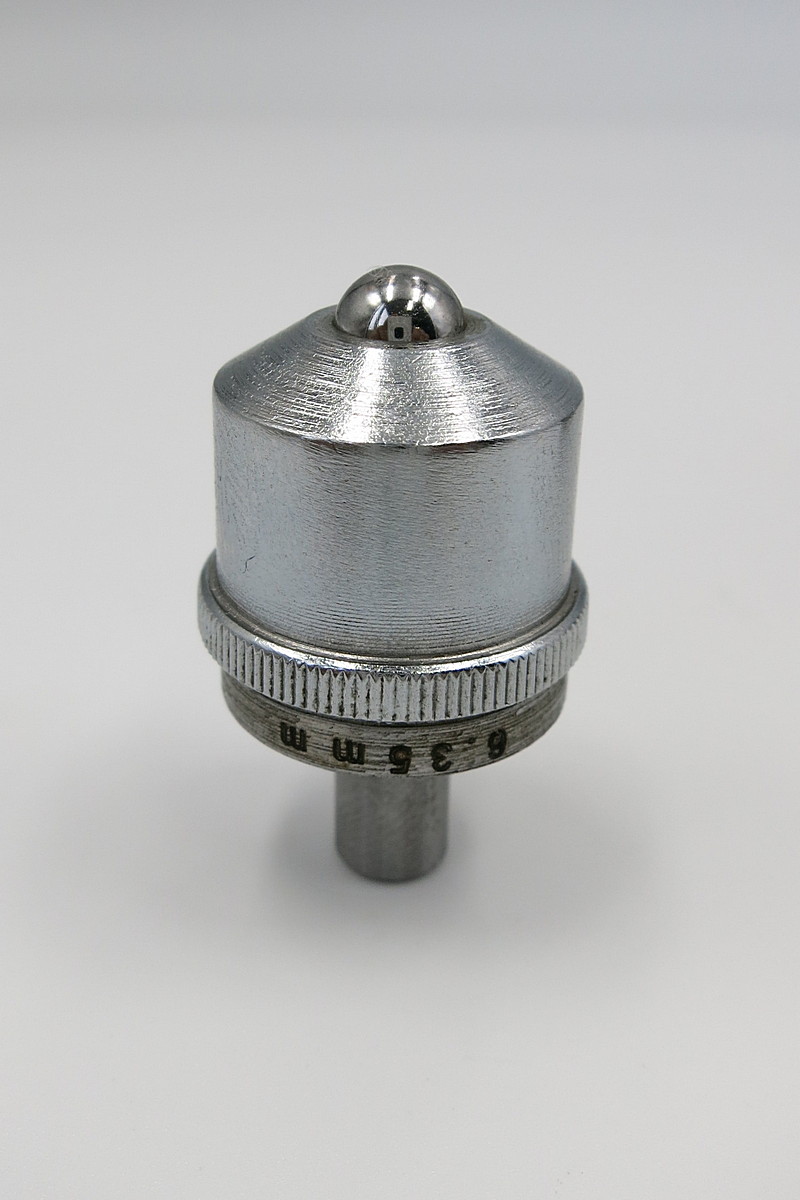

Тип оборудования: Оправка с шариком к твердомеру Роквелл
Производитель: Восток 7
Гарантия: 1 год
Описание оправки:
Наконечники шариковые к приборам:
Для измерения твёрдости металлов и сплавов по шкалам Роквелла В, E, F, G, H и K по ГОСТ 9013-59 (ИСО 6508-86)
Для определения твёрдости пластмасс по шкалам Роквелла Е, M, L и R по ГОСТ 2462291 (ИСО 2039/2-87) Наконечники шариковые предназначены для приборов измерения твёрдости различных производителей, в т.ч. (но не исключительно):
|
Страна |
Производитель приборов для измерения твёрдости |
|
Россия |
Москва, "Метолаб" |
|
Иваново, "Точприбор", "ЗИП", "Импульс", "Тестсистемы" |
|
|
Нефтекамск, "Метротест" |
|
|
Санкт-Петербург, "Точприбор Северо-Запад" |
|
|
Китай |
"TIME Group Inc" |
|
США |
"Wilson Hardness Group" |
|
ФРГ |
"Zwick / Roell" |
|
Италия |
"LTF S.p.A. / Galileo" |
Наконечники алмазные и шариковые (инденторы) производства "Восток-7" имеют минимальную цену на рынке РФ при гарантированном качестве.
Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости (твердомерах стационарного и переносного типов):
1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином;
2. Ослабить винт фиксации индентора к шпинделю;
3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его, в противном случае при испытании может произойти смещение индентора и его повреждение;
4. Разместить на предметном (измерительном / опорном) столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения;
5. Обжать индентор:
для сферических инденторов (наконечников с шариком) - единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости;
для конусных инденторов (наконечники алмазные) - троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости.
6. Закрутить винт фиксации индентора до упора.
7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения. Сравнить полученное твердомером среднее значение твёрдости со значением твёрдости, выгравированном на боковой поверхности эталонной меры твёрдости. Если полученное твердомером среднее значение твёрдости и значение эталонной меры твёрдости находятся в пределах допустимой погрешности (погрешность твердомера по паспорту изготовителя + погрешность меры твёрдости по паспорту изготовителя), то продолжить измерения твёрдости других контролируемых изделий. Если значение твёрдости, измеренное твердомером, и значение эталонной меры твёрдости выходят за пределы допустимой погрешности - необходимо произвести калибровку твердомера согласно инструкции изготовителя.
Технические характеристики:
|
Наконечники алмазные: |
|
|
Материал в оправке: |
Алмаз монокристаллический синтетический марки Va |
|
Диапазон каратности: |
Маркирован на оправке изделия в соответствии с ГОСТ 9377-81 |
|
Геометрические размеры: |
По ГОСТ 9377-81, исполнение тип НК 1 / НП 1 / НПМ соответственно |
|
Наконечники шариковые (с твёрдосплавными и стальными шариками): |
|
|
Тех. характеристики шарика: · Твёрдосплавного
· стального: |
· Карбид вольфрама WC/Co=94/6 max %; Твёрдость не менее 1500 HV10; Плотность 14,8 г/см3; Прочность на изгиб 2600 Мпа; Размер зерна 1,2 мкм · Закалённая сталь; Твёрдость не менее 850 HV10 |
|
Геометрические размеры шариков в соответствии с ГОСТ 3722-2014: · Степень точности G 20 · Среднее отклонение от номинального диаметра ±1 мкм |

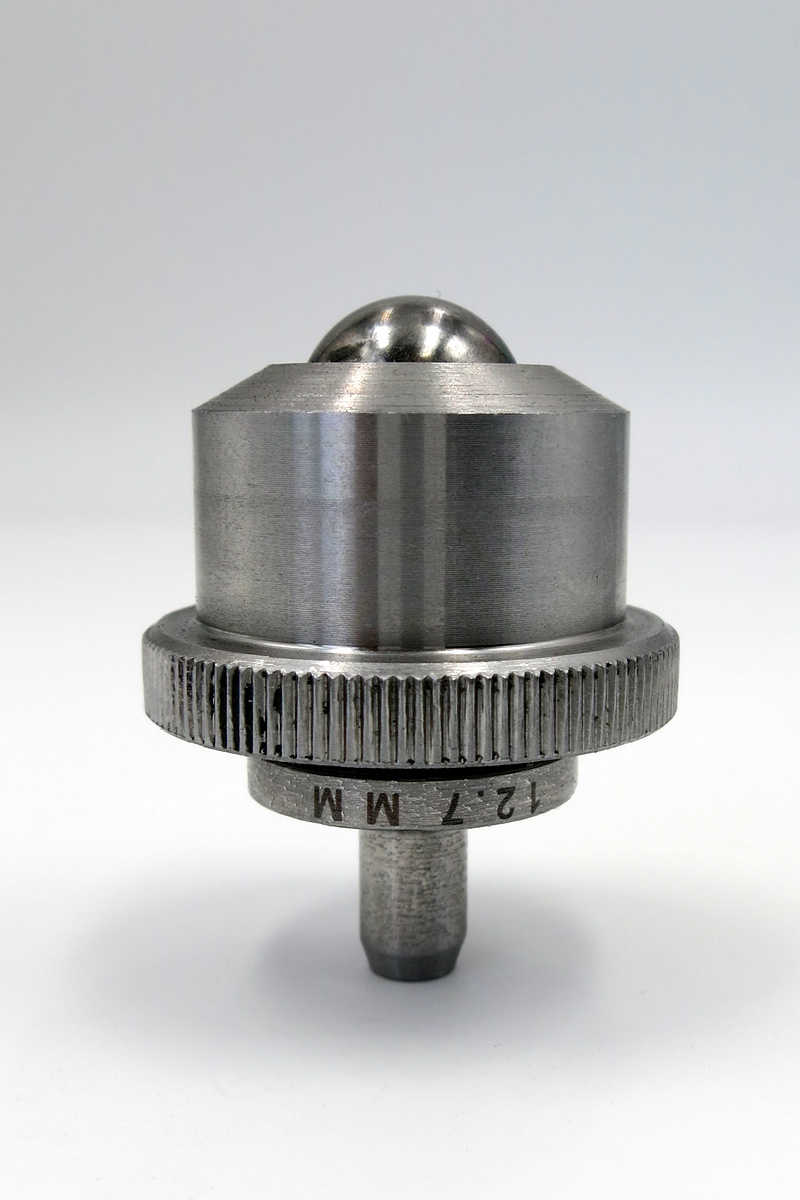

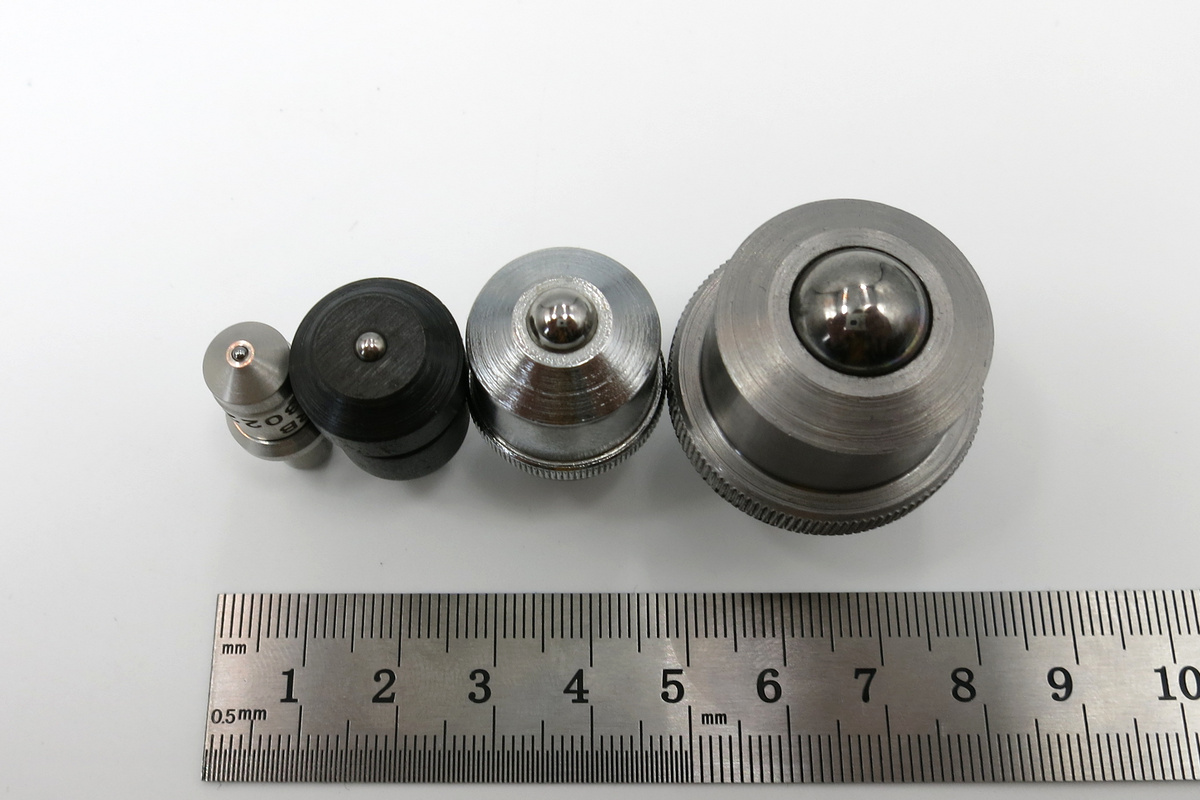

· Шкалы Бринелль (металлы ГОСТ 9012-59) твёрдосплавные Ø: 1,0 / 2,0 / 2,5 / 5,0 / 10,0 мм · Шкалы Роквелл (металлы ГОСТ 9013-59) твёрдосплавные Ø: 1,588 (шкалы B, F, G) и стальные Ø: 3,175 (шкалы E, H, K) мм · Шкалы Роквелл (пластмассы ГОСТ 24622-91) стальные Ø: 3,175 (шкала E) / 6,35 (шкалы L, M) / 12,7 (шкала R) мм · Шкалы IRHD (резины ГОСТ 20403-75) твёрдосплавные Ø: 0,395 / 2,5 мм |
|
Гарантийный срок эксплуатации |
1 (один) год |
Габариты, мм (Справочник "Номенклатура" (Общие))27*Ø13
Вес, кг (Справочник "Номенклатура" (Общие))0,021

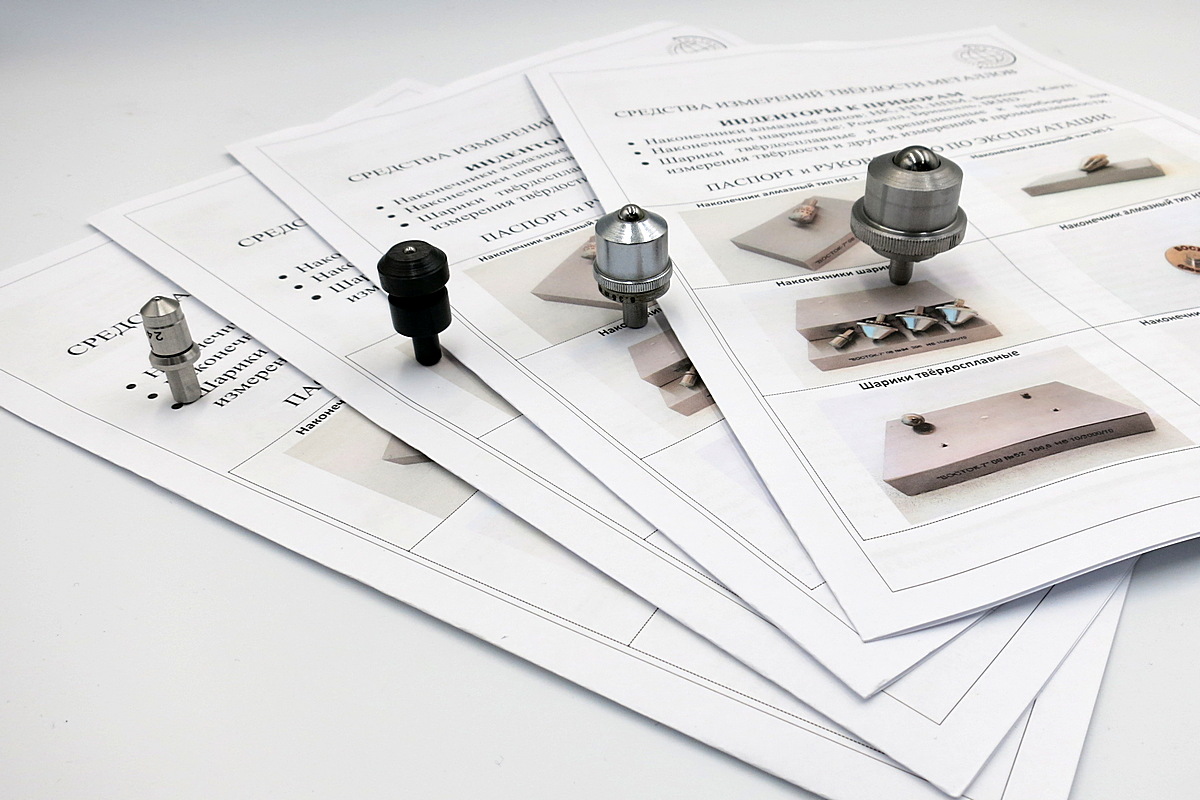

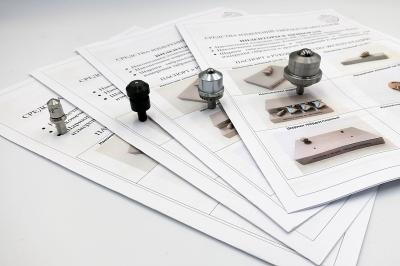

Комплект поставки:
|
Наименование |
Кол-во, шт. |
|
Упаковочный футляр |
1 |
|
Паспорт (по заказу) |
1 |
|
Индентор твердомера |
По заказу |
|
