Резьбовые шаблоны Vogel в наборе
Тип оборудования: Шаблоны
Производитель: Vogel
Гарантия на резьбовые шаблоны Vogel в наборе: 12 месяцев
Назначение прибора:
Резьбовые шаблоны Vogel в наборе от 6 до 58 штук, диапазон от 0,25 до 7,0 мм, от 4 до 82 ниток на дюйм, шаблоны производятся в наборах и предназначаются для измерения различных величин:
- радиусные шаблоны – в целях, когда необходимо узнать радиус выпуклых и вогнутых поверхностей;
- резьбовые применяются для определения количества ниток на дюйм в дюймовой резьбе и номинального размера шага метрической резьбы;
- угловые – для измерения величины угла;
- шаблоны для контроля резьб и угла установки пластин резцов, измерения угла заточки сверла;
- специальные шаблоны (для контроля отверстий, копирования и последующего измерения сложных профилей;
- шаблоны сварщика.
Особенности:

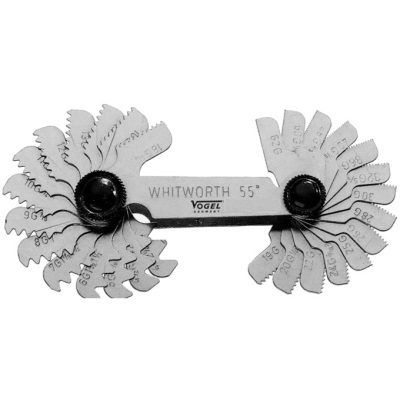

Набор резьбовых шаблонов для внутреннего и наружного измерения резьбы
Чисто вырубленные зацепления
Технические характеристики:
|
Арт. № |
Штук в наборе |
Диапазон измерений мм/дюйм |
Тип резьбы |
Номинальные шаги резьбы мм |
Номинальные шаги резьб 2 части шаблона |
Вес кг |
|
471009 |
24 |
0,25-6,0 |
M 60 град |
6,0/5,5/4,5/4,0/3,5/ 3,0/2,5/2,0/ 1,75/1,5/1,25 |
1,0/0,9/0,8/0,75/0,7/0,6/ 0,5/ 0,45/0,4/0,35/0,3/0,25 |
0,04 |
|
471010 |
20 |
0,40-7,0 |
M 60 град SI |
7,0/6,5/5,5/5,0/4,5/4,0/3,5/3,0/2,5 |
2,0/1,75/1,5/1,25/1,0/ 0,8/0,75/0,7/0,5/0,4 |
0,035 |
|
471011 |
20 |
4-30 |
W 55 |
4,0/4,5/5,0/6,0/7,0/8,0/ 9,0/10,0/11,0/12 |
13/14/16/18/19/22/24 /26/28/30 |
0,03 |
|
471012 |
28 |
4-63 |
W 55 |
4,0/4,5/5,0/6,0/7,0/8,0/9,0 /10,0/11,0/12/13/14/16/18 |
19/20/22/24/25/26/28/30 /32/36/40/48/60/62 |
0,045 |
|
471013 |
48 |
4-62/0,40-7,0 |
W/M SI |
комбинированный |
Nr/No 471012+471010 |
0,075 |
|
471014 |
52 |
4-62/0,25-6,0 |
W/M |
комбинированный |
Nr/No 471012+471009 |
0,08 |
|
471015 |
6 |
8-28 |
W 55 |
трубная резьба |
8/10/11/14/19/28 |
0,02 |
|
471016 |
58 |
4-62/0,25-6,0/8-28 |
W/M |
комбинированный |
Nr/No 471014+471015 |
0,09 |
|
471017 |
14 |
10-40 |
US 60 SAE |
10/11/12/13/14/16/18 |
20/24/27/28/32/36/40 |
0,02 |
|
471018 |
30 |
6-60 |
US 60 SAE |
6/7/8/9/10/11/11,5/13/ 14/15/16/18/20/22/24 |
26/28/30/32/34/36/38/40 /42/44/46/48/50/56/60 |
0,035 |
|
471019 |
30 |
4-42 |
US 60 SAE |
4,0/4,5/5,0/5,5/6,0/7,0/8,0/ 9,0/10/11/11,5/12/13/14/15 |
16/18/20/22/24/26/27/ 28/30/32/34/36/38/40/42 |
0,034 |
|
471020 |
52 |
4-82 |
US 60 SAE |
4/4,5/5,0/5,5/6,0/7,0/8,0/ 9,0/10/11/11,5/12/13/14/15/ 16/18/20/22/24/25/26/27/ 28/30/32 |
34/36/38/40/42/44/46/ 48/50/52/54/56/58/60/62/64 /66/68/70/72/74/76/78/80/82/84 |
0,055 |
|
471021 |
22 |
4-64 |
US 60 UNC |
4/4,5/5/6/7/8/9/10/11/12/13 |
14/16/18/20/22/24/32/ 40/48/56/64 |
0,026 |
|
471022 |
16 |
12-80 |
US 60 UNF |
12/1416/18/20/24/28/32 |
6/40/44/48/56/64/72/80 |
0,021 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по шаблонам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
|
