Нутромеры Vogel без индикатора для измерения отверстий
Тип оборудования: Нутромеры
Производитель: Vogel
Описание: Прибор для определения диаметра отверстия и внутреннего размера деталей
Гарантия на нутромеры Vogel без индикатора для измерения отверстий: 12 месяцев
Нутромеры Vogel без индикатора для измерения отверстий включены в ГосРеестр средств измерений РФ
Назначение прибора:
Нутромеры Vogel без индикатора для измерения отверстий, диапазон от 4,5-6х0,01 мм до 400-800х0,01 мм, с твердосплавными или с закаленными колками, предназначены для определения диаметра отверстия, также внутреннего размера деталей с высокой точностью. Выбор того или иного типа нутромера зависит от вида выполняемой при его помощи работы.
Нутромеры представляют собой прибор, состоящий из головки и наконечников сферической формы, которые располагаются на плоскости – под углом 180 градусов относительно друг друга. При помощи сменных наконечников можно увеличивать предел измерения. Кроме того, могут присутствовать и дополнительные механизмы для центрирования измерительной линии и передачи на специальное устройство вычисления передвижений наконечников.
Существуют различные виды нутромеров, или, как их еще называют, штихмасов, однако какой-либо систематизированной классификации этих устройств в литературе не имеется.
По способу измерения выделяют нутромеры:
- микрометрические, с абсолютным методом измерения,
- индикаторные, с относительным методом измерения.
Также при выборе данного прибора учитываются и такие характеристики как конструкция, тип передачи, вид контакта с поверхностью измерения. В последние годы большую популярность приобретают цифровые нутромеры, оснащенные, как правило, жидкокристаллическим дисплеем с отличным считыванием показаний, что заметно облегчает работу с ними.
Особенности:
Нутромеры без индикатора для быстрого и однозначного измерения отверстий
Высокая точность , подходят для применения в цехах,
Трубка с матовой хромировкой и изолирующей ручкой (грифом)
Поставка с закаленными или твердосплавными измерительными колками
Повторяемая точность при размерах 4,5-290 мм<0,25 микрон , при 280-800 мм<1,5 микрон
Погрешность при размерах 4,5-290 мм<2 микрон, при размерах 280-800 мм<3 микрон
С инструкцией по эксплуатации
Заводской сертификат (СС) включен в поставку
Артикулы 230700-230703 и 230724-230727 включены в Госреестр средств измерений

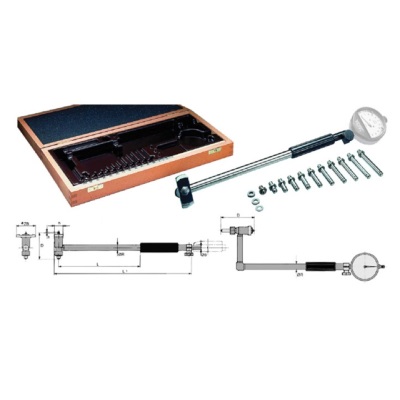

Технические характеристики:
|
Арт. № |
Испол- нение |
Предел измерения мм |
L мм |
L1 мм |
R мм |
S мм |
h мм |
ZB мм |
Количество колков шт |
Вес кг |
|
230720 |
тв.колки |
4,5-6 |
80 |
147 |
4 |
0,35 |
2 |
4,0 |
9 |
0,45 |
|
230721 |
тв.колки |
6,0-8,0 |
100 |
165 |
5 |
0,5 |
2,6 |
5,2 |
7 |
0,45 |
|
230722 |
тв.колки |
8,0-10,0 |
100 |
165 |
5 |
0,7 |
3,25 |
6,5 |
9 |
0,45 |
|
230723 |
тв.колки |
12,0-20 |
110 |
204 |
8 |
0,9 |
4,5 |
9 |
9 |
1 |
|
230724 |
тв.колки |
18-35 |
110 |
206 |
8 |
1,3 |
5,4 |
14,8 |
9 |
0,9 |
|
230725 |
тв.колки |
35-60 |
138 |
243 |
10 |
1,3 |
7 |
28 |
6 |
0,9 |
|
230726 |
тв.колки |
50-100 |
177 |
295 |
12 |
1,4 |
8,5 |
45 |
11 |
1,2 |
|
230727 |
тв.колки |
50-150 |
177 |
295 |
12 |
1,4 |
8,5 |
45 |
11 |
1,2 |
|
230728 |
тв.колки |
100-160 |
234 |
365 |
18 |
1,6 |
11,5 |
75 |
7 |
2,3 |
|
230729 |
тв.колки |
100-230 |
234 |
365 |
18 |
1,6 |
11,5 |
75 |
7 |
2,3 |
|
230730 |
тв.колки |
160-290 |
234 |
365 |
18 |
1,6 |
11,5 |
120 |
7 |
3,8 |
|
230731 |
тв.колки |
160-360 |
234 |
365 |
18 |
1,6 |
11,5 |
120 |
7 |
3,8 |
|
230732 |
тв.колки |
280-410 |
400 |
550 |
24 |
2,6 |
16 |
165 |
7 |
6 |
|
230733 |
тв.колки |
280-510 |
400 |
550 |
24 |
2,6 |
16 |
165 |
7 |
6 |
|
230734 |
тв.колки |
400-800 |
700 |
855 |
24 |
2,6 |
17,5 |
300 |
11 |
10,5 |
|
230700 |
ст.колки |
18-35 |
110 |
206 |
8 |
1,3 |
5,4 |
14,8 |
9 |
0,9 |
|
230701 |
ст.колки |
35-60 |
138 |
243 |
10 |
1,3 |
7 |
28 |
6 |
0,9 |
|
230702 |
ст.колки |
50-100 |
177 |
295 |
12 |
1,4 |
8,5 |
45 |
11 |
1,2 |
|
230703 |
ст.колки |
50-150 |
177 |
295 |
12 |
1,4 |
8,5 |
45 |
11 |
1,2 |
|
230704 |
ст.колки |
100-160 |
234 |
365 |
18 |
1,6 |
11,5 |
75 |
7 |
2,3 |
|
230705 |
ст.колки |
100-230 |
234 |
365 |
18 |
1,6 |
11,5 |
75 |
7 |
2,3 |
|
230706 |
ст.колки |
160-290 |
234 |
365 |
18 |
1,6 |
11,5 |
120 |
7 |
3,8 |
|
230707 |
ст.колки |
160-360 |
234 |
365 |
18 |
1,6 |
11,5 |
120 |
7 |
3,8 |
|
230708 |
ст.колки |
280-410 |
400 |
550 |
24 |
2,6 |
16 |
165 |
7 |
6 |
|
230709 |
ст.колки |
280-510 |
400 |
550 |
24 |
2,6 |
16 |
165 |
7 |
6 |
|
230710 |
ст.колки |
400-800 |
700 |
855 |
24 |
2,6 |
17,5 |
300 |
11 |
10,5 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по нутромерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
