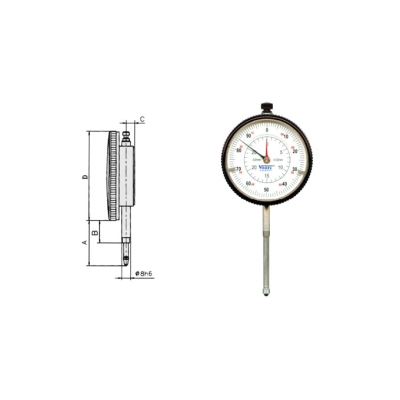

Индикатор Vogel для больших измерений с сертификатом

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на индикатор Vogel для больших измерений с сертификатом: 12 месяцев

Индикатор Vogel для больших измерений с сертификатом включен в ГосРеестр средств измерений РФ

Назначение прибора:

Индикатор Vogel для больших измерений с сертификатом, диапазон от 0-30х0,01 мм, с калибровочным сертификатом, с вращающейся шкалой, предназначен для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов довольно прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

- рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;

- пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;

- пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.

- рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

Индикатор для больших областей измерения
Стандартное качество
Металлический корпус, отхромирован, с устанавливаемыми маркерами допуска
Измерительный палец и шток нержавеющие и закалены
Вращающаяся шкала для установкой на ноль
Заводской сертификат (СС)
Включены в ГосРеестр средств измерений

Технические характеристики:

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
